Панель монтажная 300х545мм (оцинкованная) для напольных ЩМП-1664/1864 | YKM40-PM-300X545 IEK

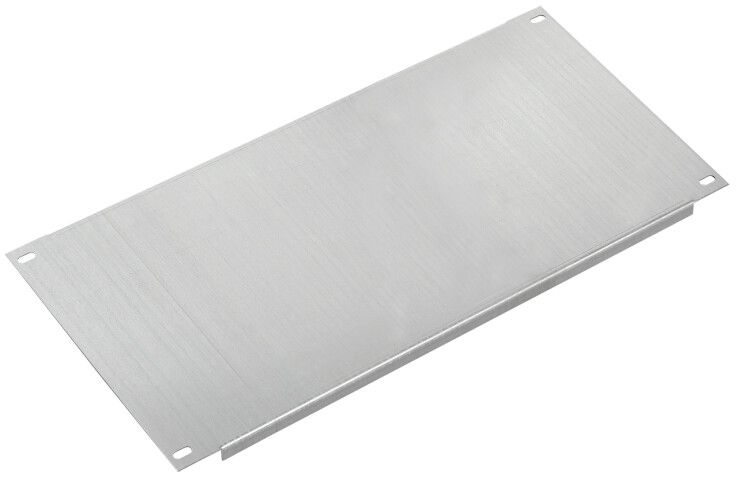

Панель монтажная 300х545 мм оцинкованная для напольных ЩМП-1664/1864 от IEK предназначена для крепления нулевых шин внутри распределительных щитов. Эта панель - надёжный элемент сборки, совместимый с сериями ЩМП-1664 и ЩМП-1864, обеспечивает упорядоченную и безопасную организацию проводов.

Назначение и область применения

Панель монтажная 300х545 мм оцинкованная для напольных ЩМП-1664/1864 используется исключительно для фиксации нулевых шин (N-шин) и заземляющих шин (PE-шин) внутри напольных распределительных щитов. Применяется в системах электроснабжения жилых, коммерческих и промышленных объектов, где требуется чёткая организация нулевых и защитных проводников. Подходит для монтажа в щитах типа ЩМП-1664 и ЩМП-1864, выпускаемых IEK.

Технические характеристики

• Габариты: 300 × 545 мм
• Материал: оцинкованная сталь - устойчив к коррозии, сохраняет прочность при повышенной влажности
• Цвет: серый - соответствует цветовой гамме корпусов ЩМП-1664/1864
• Срок службы: 15 лет - при соблюдении условий эксплуатации в закрытых помещениях
• Тип изделия: аксессуар для ЩМП - не является самостоятельным устройством, требует установки в щит

Совместимость и монтаж

Панель монтажная 300х545 мм оцинкованная для напольных ЩМП-1664/1864 совместима только с моделями ЩМП-1664 и ЩМП-1864 от IEK. Устанавливается на направляющие внутреннего каркаса щита. Крепление осуществляется саморезами через предварительно просверленные отверстия - отверстия уже выполнены, дополнительного сверления не требуется. Для правильной установки проверьте соответствие расположения крепёжных отверстий на панели и профилях щита. Не используйте с другими типами щитов - несовместимость может привести к нарушению герметичности или механической деформации.

Безопасность и стандарты

Панель изготовлена из негорючего материала - оцинкованной стали, что соответствует требованиям пожарной безопасности. Однако в описании производителя указано, что нулевые шины выполняются из полипропилена - это относится к другому компоненту, а не к самой панели. Сама панель не содержит пластиковых деталей и не влияет на горючесть системы. Соответствует ГОСТ Р 51321.1 и IEC 61439-1 для комплектных распределительных устройств.

Преимущества

• Увеличивает плотность монтажа - позволяет разместить несколько шин на одной поверхности, экономя место в щите
• Защита от коррозии - цинковое покрытие продлевает срок службы даже в условиях повышенной влажности
• Чёткая стандартизация - совпадает с габаритами и крепёжными точками оригинальных щитов IEK
• Легко обслуживается - доступ к шинам открыт, можно заменить или проверить соединения без демонтажа всего щита

Ограничения применения

• Не предназначен для установки фазных шин или автоматических выключателей - только для N и PE-проводников
• Не применяется в наружных или взрывоопасных средах - работает только во внутренних помещениях
• Не совместима с щитами других производителей или модификаций, отличных от ЩМП-1664/1864
• Не рекомендуется использовать в местах с постоянным воздействием химически активных паров - может повредить цинковое покрытие

Примеры использования

• Жилые многоквартирные дома - организация нулевой шины в этажных щитах
• Производственные цеха - монтаж заземляющей шины рядом с силовым оборудованием
• Офисные здания - распределение PEN-проводника в главном распределительном щите
• Объекты ЖКХ - замена старых панелей при модернизации электрооборудования

Практические советы

• Перед монтажом проверьте, чтобы толщина шин не превышала допустимую - панель рассчитана на стандартные шины до 10 мм
• Используйте только подходящие по размеру болты и гайки - не перетягивайте крепления, чтобы не деформировать металл
• При использовании нескольких панелей в одном щите оставляйте зазор между ними - минимум 10–15 мм для вентиляции и удобства обслуживания
• Панель монтажная 300х545 мм оцинкованная для напольных ЩМП-1664/1864 не требует специального ухода - достаточно периодической проверки на окисление и целостность креплений
