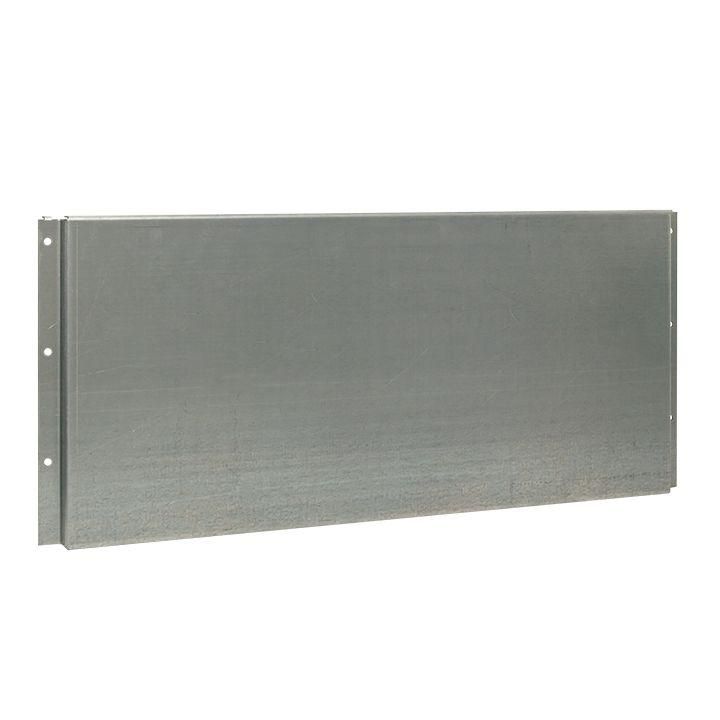

Монтажная панель FORT (В300хШ800) EKF PROxima - FM38

Монтажная панель (В300хШ800мм) от EKF - это стальная оцинкованная основа для компактного и надёжного крепления оборудования внутри шкафов серии FORT. Артикул fm38 подходит для сборки силовых и управляющих систем в условиях промышленной среды.

Назначение и область применения

Монтажная панель (В300хШ800мм) используется для фиксации аппаратуры - автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств - внутри шкафов серии FORT. Применяется в системах автоматизации, управления и распределения электроэнергии на объектах с токами до 4000 А. Подходит для установки в производственных цехах, насосных станциях, на конвейерах и в энергообъектах.

Технические характеристики

• Размеры: высота 300 мм, ширина 800 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип изделия: плата монтажная
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Панель совместима со шкафами серии FORT от EKF. Крепится к раме шкафа с помощью болтов или специальных кронштейнов, предусмотренных конструкцией корпуса. Отверстия для крепления уже выполнены - достаточно использовать стандартные крепёжные элементы M6. Учитывайте посадочные габариты: панель рассчитана на установку в шкафы с внутренними размерами, соответствующими её габаритам +-2 мм. Не рекомендуется использовать с шкафами других серий без проверки совпадения точек крепления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Произведено в рамках сертифицированной линейки PROxima, которая применяется в шкафах, имеющих сертификат сейсмостойкости 8 баллов по шкале MSK. Материал и покрытие обеспечивают долговечную работу в условиях, соответствующих степени защиты IP31–IP54.

Преимущества

• Высокая механическая прочность благодаря толстой стальной основе
• Цинковое покрытие предотвращает ржавчину даже при длительном воздействии влаги
• Формат 300×800 мм оптимален для размещения типового набора аппаратов без перегрузки
• Поддерживает стандартизированную сборку - легко заменить или модифицировать оборудование

Ограничения применения

• Не предназначен для наружной установки - требует герметичного корпуса (например, шкафа FORT с IP31/IP54)
• Не подходит для крепления тяжёлых силовых модулей свыше 50 кг без дополнительной поддержки
• Не имеет встроенного заземления - необходимо обеспечивать отдельный контур заземления через шасси шкафа

Примеры использования

• Установка в шкаф управления насосной станцией - крепление реле времени, термореле, контакторов
• Сборка распределительного щита на участке производства - размещение автоматов, преобразователей частоты, блоков ввода/вывода
• Монтаж в шкафы автоматизации технологического процесса - фиксация контроллеров, сетевых интерфейсов, блоков питания

Практические советы

• Перед монтажом проверьте соответствие отверстий панели fm38 с крепёжными планками шкафа FORT - допуск не более 2 мм
• При использовании нескольких панелей в одном шкафу соблюдайте равномерное распределение нагрузки - не сосредотачивайте тяжёлое оборудование на одной стороне
• Оцинкованное покрытие не требует дополнительной антикоррозийной обработки, но при повреждении цинка (царапины, удары) рекомендуется обработать место эпоксидным составом
• Для удобства обслуживания комбинируйте панель fm38 с монтажными рейками и пластронами из линейки аксессуаров EKF PROxima
