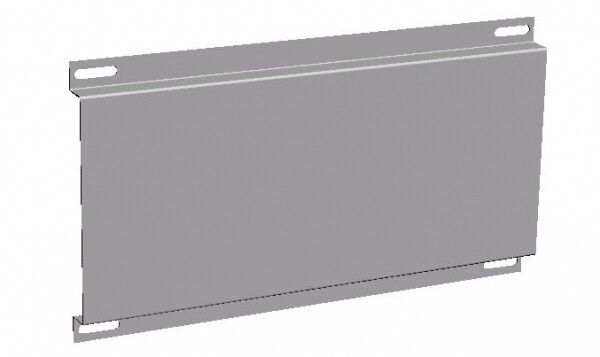

Панель монтажная 710х160мм к ВРУ-1 Unit и ЩО-70 (Вх800хГ) PROxima | mb15-08-01-02 EKF

Панель монтажная 710х160 мм для ВРУ-1 Unit и ЩО-70 (ширина 800 мм, глубина) от EKF в серии PROxima предназначена для установки аппаратуры управления и защиты в компактных вводно-распределительных устройствах. Эта панель обеспечивает надёжную фиксацию оборудования внутри щита, сохраняя доступ к элементам для обслуживания.

Назначение и область применения

Панель монтажная 710х160 мм используется в составе вводно-распределительных устройств (ВРУ) типов ВРУ-1 Unit и ЩО-70. Она служит основой для крепления автоматических выключателей, контакторов, реле, счётчиков и других компонентов электрощита. Применяется в объектах жилищного, коммерческого и промышленного назначения - например, в подъездных щитах, на производстве, в административных зданиях. Подходит для систем, где требуется распределение и учёт электроэнергии по групповым цепям.

Технические характеристики

• Размеры: 710 × 160 мм - высота и ширина панели, соответствуют габаритам корпусов ВРУ-1 Unit и ЩО-70;
• Материал: сталь оцинкованная - устойчива к коррозии, долговечна в условиях повышенной влажности;
• Покрытие: оцинкованное - защищает поверхность от ржавчины без необходимости дополнительной окраски;
• Гарантийный срок: 60 месяцев - подтверждает соответствие требованиям к прочности и износостойкости.

Совместимость и монтаж

Панель монтажная 710х160 мм для ВРУ-1 Unit и ЩО-70 проектировалась как часть стандартизированной системы EKF PROxima. Устанавливается внутрь корпуса щита с шириной 800 мм и заданной глубиной. Крепление осуществляется через предварительно выполненные отверстия - не требует сверления. Монтаж выполняется до установки модульного оборудования. Все крепёжные точки рассчитаны под стандартные DIN-рейки и кронштейны. Перед сборкой проверьте, что панель плотно прилегает к боковым стенкам корпуса - это исключает люфт и деформацию при нагрузках.

Преимущества

• Высокая механическая жесткость стали позволяет выдерживать значительные массы установленного оборудования;
• Оцинкованное покрытие снижает риск повреждений при транспортировке и монтаже;
• Совместимость с сериями ВРУ-1 Unit и ЩО-70 упрощает замену и ремонт существующих щитов;
• Не требует специальных инструментов для установки - подходит для быстрого монтажа на объекте.

Ограничения применения

Панель не предназначена для самостоятельного использования - она является внутренним элементом щита и не имеет собственной степени защиты IP. Не применяется вне корпусов ВРУ-1 Unit и ЩО-70. Не рекомендуется использовать в средах с постоянным воздействием агрессивных химикатов или солевых туманов - оцинкование не гарантирует полную стойкость в таких условиях. Также не подходит для установки в помещениях с температурой ниже -40 C или выше +60 C без дополнительной вентиляции.

Примеры использования

• Подъездный вводно-распределительный щит в многоквартирном доме - крепление автоматов группы освещения и счётчика;
• Щит на производственной линии - установка контакторов и тепловых реле для управления насосами;
• Административное здание - распределение питания по этажам через модульные автоматы на панели.

Практические советы

• Перед монтажом убедитесь, что панель полностью помещается в корпусе ЩО-70 или ВРУ-1 Unit - допуск по глубине должен быть минимум 10–15 мм для проводов;
• Используйте пластиковые вставки или термоусадочные трубки на кромках панели, чтобы избежать перетирания изоляции проводов;
• При замене старой панели - сравнивайте её размеры с новой mb15-08-01-02; даже небольшая разница в высоте может помешать закрытию крышки щита;
• Панель монтажная 710х160 мм от EKF PROxima совместима с большинством современных DIN-рейки и клеммных колодок - можно смело выбирать оборудование от любых производителей, соответствующих стандарту IEC 60947.
