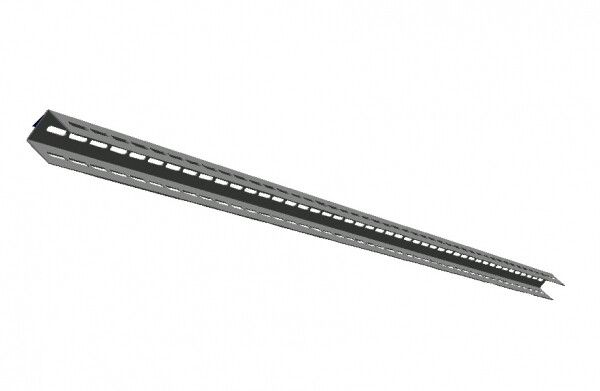

Вертикальный П-образный профиль для ВРУ Unit (2000хШхГ) PROxima - mb15-04-05p EKF

Профиль вертикальный П-образный для ВРУ Unit и ЩО-70 (2000хШхГ) от EKF серии PROxima - элемент крепления для внутренней сборки электрощитов, обеспечивающий жесткую фиксацию аппаратов защиты, автоматических выключателей и других компонентов в устройствах ввода и распределения электроэнергии.

Назначение и область применения

Профиль используется для монтажа оборудования внутри вводно-распределительных устройств (ВРУ) и щитов операционного управления ЩО-70. Он служит основой для установки модульных устройств - автоматических выключателей, УЗО, контакторов, счетчиков и других компонентов, которые требуют надежной механической фиксации. Применяется в промышленных, коммерческих и жилых объектах, где требуется организованное распределение электроэнергии.

Технические характеристики

• Форма: П-образный, вертикальный
• Длина: 2000 мм
• Материал: сталь оцинкованная
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Тип крепления: винтовое, с возможностью множественного закрепления на одной поверхности
• Гарантийный срок: 60 месяцев
• Тип изделия: плата монтажная системного типа

Совместимость и монтаж

Профиль совместим со всеми стандартными DIN-рейками и модульным оборудованием, устанавливаемым в щитах ВРУ и ЩО-70. Крепится к стенкам шкафа с помощью саморезов или болтов через предварительно подготовленные отверстия. Благодаря возможности множественного закрепления, можно использовать несколько профилей в одном шкафу для равномерного распределения нагрузки и удобства доступа к аппаратуре. Монтаж выполняется до установки модульных устройств - профиль формирует базовую рамку для последующего монтажа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и долговечности, предъявляемым к комплектующим для электрощитового оборудования. Оцинкованное покрытие обеспечивает соответствие нормам по защите от коррозии в помещениях с высокой влажностью. Произведено в соответствии с технологическими стандартами EKF PROxima.

Преимущества

• Высокая жесткость конструкции - минимизирует вибрацию и деформацию при длительной эксплуатации
• Оцинкованное покрытие продлевает срок службы даже в агрессивных средах
• Поддерживает плотную фиксацию тяжелых аппаратов - снижает риск ослабления креплений
• Множественное закрепление позволяет гибко настраивать расположение оборудования внутри шкафа
• Срок гарантии 5 лет - выше среднего для аналогичных решений

Ограничения применения

Не предназначена для наружной установки - не имеет IP-защиты и не рассчитана на воздействие осадков или прямого солнечного света. Не рекомендуется использовать в качестве несущей конструкции для сверхтяжелого оборудования (более 8–10 кг на один профиль). Не заменяет DIN-рейку - является вспомогательным элементом крепления, а не основой для модульных устройств.

Примеры использования

• Установка в ВРУ-шкафах на производстве для крепления автоматов и счетчиков
• Монтаж в распределительных щитах ЩО-70 в офисных зданиях
• Фиксация контакторов и тепловых реле в цепях управления станков
• Обустройство щитов в подвальных помещениях с высокой влажностью

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с толщиной стенки шкафа (обычно 1,5–2 мм)
• При использовании нескольких профилей в одном шкафу соблюдайте равномерный шаг между ними - оптимально 300–500 мм
• Для тяжелых аппаратов используйте два винта на каждую точку крепления профиля
• При необходимости удлинить профиль - можно стыковать два элемента, но не забудьте дополнительно закрепить место стыка
• Артикул mb15-04-05p - единственный в линейке EKF PROxima с такой длиной; другие модели имеют меньшую длину или другую форму
