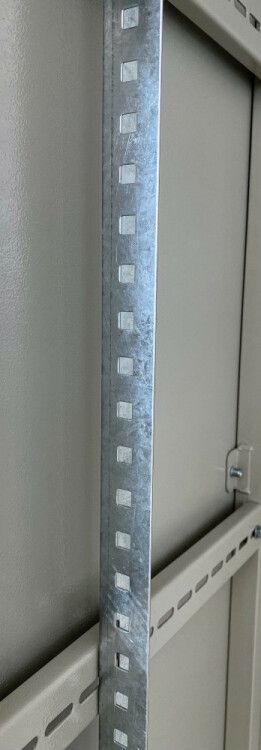

Профиль вертикальный 2000x36х36 ПВ-01 | 31211DEK DEKraft APC

Профиль вертикальный 2000x36x36 ПВ-01, КВРУ ЦС от DEKraft - элемент каркаса для сборки распределительных устройств, обеспечивающий жесткую вертикальную фиксацию и возможность компактного соединения нескольких корпусов. Артикул 31211dek предназначен для промышленной автоматизации и электроустановок, где требуется надежная механическая база.

Назначение и область применения

Профиль ПВ-01 используется для сборки каркасов КВРУ ЦС - комбинированных распределительных устройств, применяемых в промышленных объектах, цехах, насосных станциях и других местах с высокой нагрузкой на электрооборудование. Он служит основой для крепления шкафов, модулей, DIN-рейок и другого оборудования внутри корпусов. Благодаря стандартизированному размеру, профиль позволяет собирать многосекционные системы: от одиночных шкафов до длинных линий из нескольких блоков, соединённых «спина к спине» или в ряд.

Технические характеристики

• Размеры: 2000 мм (высота) × 36 мм (ширина) × 36 мм (глубина)
• Материал: сталь - обеспечивает прочность и устойчивость к деформациям
• Поверхность: порошковое покрытие - защищает от коррозии, снижает риск повреждений при монтаже
• Тип исполнения: метрический - совместим с стандартными крепёжными элементами М4–М8
• Способ монтажа: винтовое крепление - требует предварительного сверления отверстий
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Профиль ПВ-01, КВРУ ЦС совместим с другими элементами каркаса DEKraft, включая горизонтальные профили и угловые соединители. Для сборки систем «спина к спине» или в линию используются болты, которые проходят через специально предусмотренные отверстия в профилях. Установка выполняется на подготовленную площадку: необходимо выдерживать параллельность и вертикальность при закреплении. Подходящий крепёж - болты M6 или M8 с гайками и шайбами (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и долговечности, характерным для промышленных электроустановок. Хотя сам профиль не является токоведущим элементом, он обеспечивает безопасную опору для оборудования, работающего в соответствии с ГОСТ Р 51321.1 и IEC 61439. Порошковое покрытие исключает контакт человека с острыми кромками стали.

Преимущества

• Высокая жёсткость конструкции - минимизирует вибрацию и перекосы при установке тяжёлого оборудования
• Стандартные размеры - упрощают замену и ремонт в уже смонтированных системах
• Защитное покрытие - продлевает срок службы даже в условиях повышенной влажности или запылённости
• Легко интегрируется в существующие проекты DEKraft - совместим с сериями КВРУ ЦС и аналогичными решениями

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - порошковое покрытие не гарантирует IP-защиту
• Требует точного выравнивания при монтаже - перекосы могут затруднить установку дверей и панелей
• Не подходит для самостоятельного крепления тяжёлых шкафов без дополнительных опор - вес оборудования должен распределяться по нескольким профилям
• Не применяется в качестве несущего элемента для силовых кабелей или трубопроводов

Примеры использования

• Сборка двух шкафов КВРУ ЦС «спина к спине» - два профиля ПВ-01 соединяются болтами между собой, образуя единый каркас
• Формирование линейной секции из трёх шкафов - профили устанавливаются по всему периметру, обеспечивая равномерную нагрузку
• Замена повреждённого элемента в старом щите - можно заменить один профиль без демонтажа всей конструкции

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с отверстиями в боковых стенках шкафа
• Используйте уровень при установке - даже небольшой перекос (более 2°) может вызвать проблемы с открыванием дверей
• При соединении профилей «спина к спине» используйте не менее четырёх болтов на каждое соединение
• По возможности крепите профиль к полу или потолку - это повысит устойчивость всей конструкции
• Артикул 31211dek - единственный вариант профиля ПВ-01 в серии DEKraft; другие размеры требуют заказа отдельных элементов
