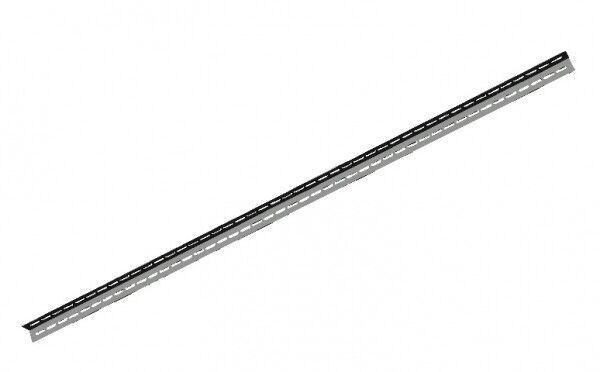

Профиль вертикальный для ВРУ Unit S и R (2000хШхГ) EKF PROxima | mb15-04-05

Вертикальный профиль для ВРУ Unit S и R и ЩО-70 (2000 мм) от EKF серии PROxima - это металлический элемент для сборки распределительных устройств, обеспечивающий надёжную фиксацию монтажных панелей, реек и другого оборудования внутри шкафов. Профиль изготовлен из оцинкованной стали и рассчитан на длительную эксплуатацию в условиях промышленного использования.

Назначение и область применения

Вертикальный профиль для ВРУ Unit S и R и ЩО-70 (2000 мм) используется для крепления внутренних компонентов в шкафах распределительных устройств. Он служит основой для установки монтажных реек, DIN-рейки, автоматических выключателей, контакторов, модульных устройств и других элементов управления. Применяется в шкафах серий ВРУ Unit S, Unit R и ЩО-70, а также в аналогичных по габаритам щитах. Подходит для объектов жилой, коммерческой и промышленной недвижимости - например, в подъездных щитах, насосных станциях, цеховых распределительных пунктах.

Технические характеристики

• Длина: 2000 мм
• Материал: сталь оцинкованная, толщина 1,5 мм
• Покрытие: оцинкованное - защищает от коррозии
• Тип изделия: вертикальный системный профиль
• Способ монтажа: винтовое крепление
• Поддерживает множественное закрепление - можно устанавливать несколько профилей параллельно
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Произведён специально для совмещения с корпусами шкафов ВРУ Unit S, Unit R и ЩО-70. Монтаж выполняется с помощью саморезов или болтов через предварительно просверленные отверстия. Профиль имеет стандартизированные точки крепления, соответствующие габаритным чертежам указанных серий. Для обеспечения прочности рекомендуется использовать минимум два крепления на каждые 500 мм длины. Возможна установка нескольких профилей рядом - для увеличения площади крепления или распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1, регламентирующим безопасность электрощитового оборудования. Оцинкованное покрытие обеспечивает электроизоляцию и снижает риск возникновения коррозионных повреждений. Напряжение и ток не влияют на функциональность профиля - он является исключительно механическим элементом крепления.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм - выдерживает значительные нагрузки от тяжёлых аппаратов
• Защита от коррозии - оцинкование продлевает срок службы даже во влажных средах
• Совместимость с популярными сериями шкафов - позволяет заменить оригинальные детали без переделки конструкции
• Возможность многократного крепления - удобно при сборке сложных щитов с большим числом модулей
• Длительная гарантия - 5 лет подтверждают качество материала и изготовления

Ограничения применения

Не предназначен для использования вне шкафов - не является самостоятельным несущим элементом. Не следует применять в агрессивных химических средах (например, вблизи кислотных испарений), где оцинкованное покрытие может разрушаться быстрее. Не подходит для крепления тяжёлого оборудования весом более 80 кг на один профиль без дополнительной опоры. Не используйте в качестве проводящего элемента - не предназначена для заземления или передачи тока.

Примеры использования

• Установка DIN-реек с автоматическими выключателями в подъездном ВРУ
• Фиксация модульных реле и контроллеров в промышленном ЩО-70
• Крепление силовых клеммных колодок в распределительном шкафу насосной станции
• Сборка многофункционального щита с сочетанием световой сигнализации, терморегуляторов и преобразователей частоты

Практические советы

• Перед монтажом проверьте соответствие длины профиля (2000 мм) высоте шкафа - возможны зазоры сверху/снизу, которые допустимы, но должны быть учтены при планировании расположения оборудования
• При использовании нескольких профилей - соблюдайте равномерный шаг между ними (не менее 300–400 мм) для равномерного распределения нагрузки
• Для усиления жесткости в длинных шкафах рекомендуется дополнительно фиксировать профиль нижними уголками или горизонтальными перемычками
• При замене старого профиля - сохраните направляющие отверстия, чтобы не пересверливать корпус шкафа
• Артикул mb15-04-05 - единственный в линейке EKF PROxima с такой длиной; другие модели имеют меньшие размеры - выбирайте именно этот вариант для шкафов высотой около 2 метров
