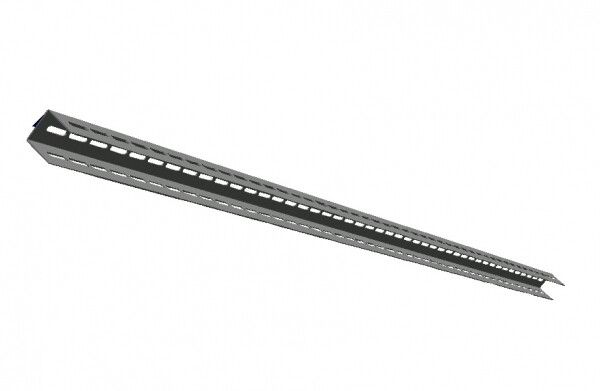

Вертикальный П-образный профиль для ВРУ-1 Unit и ЩО-70 (1800хШхГ) EKF PROxima | mb15-07-02p

Вертикальный П-образный профиль для ВРУ Unit и ЩО-70 (1800хШхГ) от EKF серии PROxima - это металлический элемент для жесткого крепления оборудования внутри распределительных щитов. Профиль обеспечивает надежную фиксацию аппаратов защиты, автоматических выключателей и других компонентов в шкафах ВРУ и ЩО-70, сохраняя доступ к зажимам и удобство обслуживания.

Назначение и область применения

Произведен для установки внутри вертикальных шкафов вводно-распределительных устройств (ВРУ) и щитов операционного управления ЩО-70. Применяется там, где требуется плотная, упорядоченная и безопасная компоновка модульного оборудования - например, автоматических выключателей, УЗО, контакторов, счетчиков и коммутационных устройств. Подходит как для новых сборок, так и для реконструкции существующих щитов.

Технические характеристики

• Форма: П-образный, вертикальный
• Размеры: высота 1800 мм, ширина и глубина указаны в спецификациях заказа (не указаны явно - требуют уточнения у поставщика)
• Материал: сталь оцинкованная - защищает от коррозии в условиях повышенной влажности
• Тип поверхности: оцинкованная - соответствует требованиям к долговечности в промышленных средах
• Способ монтажа: винтовое крепление - позволяет использовать стандартные болты и гайки M4–M6
• Множественное закрепление: да - можно крепить несколько единиц оборудования на одном профиле
• Гарантийный срок: 60 месяцев (5 лет)
• Тип изделия: плата монтажная - используется как основание для крепления DIN-рейки или оборудования напрямую

Совместимость и монтаж

Вертикальный П-образный профиль для ВРУ Unit и ЩО-70 (1800хШхГ) совместим со всеми типами шкафов, рассчитанных под стандартные габариты ЩО-70 и ВРУ Unit. Крепится к боковым стенкам шкафа с помощью винтов через предварительно просверленные отверстия. Для точного расположения используйте шаблоны производителя или измерьте расстояние между крепежными отверстиями на уже установленном оборудовании. Профиль не является DIN-рейкой - оборудование крепится либо напрямую к его полкам, либо через дополнительные кронштейны.

Преимущества

• Высокая механическая прочность благодаря толщине стали и оцинкованию
• Поддерживает равномерное распределение нагрузки от нескольких аппаратов
• Обеспечивает четкую геометрию сборки - снижает риск перегрева и замыканий
• Совместим с системой EKF PROxima - легко интегрируется с другими элементами серии
• Не требует сварки - монтаж выполняется обычным инструментом

Ограничения применения

• Не предназначена для горизонтального монтажа - потеря устойчивости при боковой нагрузке
• Не подходит для крепления тяжелых силовых трансформаторов или АВР без дополнительных опор
• Не имеет внутренней терморегуляции - в помещениях с высокими температурами требуется принудительное охлаждение
• Не применяется вне закрытых шкафов - не имеет степени защиты IP
• Размеры ширины и глубины не указаны - перед заказом проверьте соответствие внутренним габаритам вашего шкафа

Примеры использования

• Крепление автоматических выключателей в вводном шкафу ВРУ на предприятии
• Установка УЗО и счетчиков в распределительном щите ЩО-70 в офисном здании
• Фиксация контакторов и реле в центральных пунктах управления технологическими линиями
• Сборка запасных секций в ремонтных мастерских с использованием готовых решений EKF PROxima

Практические советы

• Перед монтажом проверьте, что высота профиля (1800 мм) соответствует внутреннему размеру шкафа - оставьте минимум 20 мм свободного места сверху и снизу для проводки
• Используйте антивибрационные прокладки при креплении к металлическому корпусу - особенно в местах с частыми вибрациями (например, рядом с насосами)
• При множественном креплении распределяйте нагрузку равномерно - не сосредотачивайте все тяжелые устройства в одной зоне
• Для быстрого монтажа сочетайте этот профиль с DIN-рейками, закрепляемыми на нем - так легче менять оборудование
• Артикул mb15-07-02p - всегда указывайте его при заказе, чтобы получить именно тот профиль, который подходит под ЩО-70 и ВРУ Unit
