Профиль вертикальный 1800x36х36 ПВ-01 | 31210DEK DEKraft APC

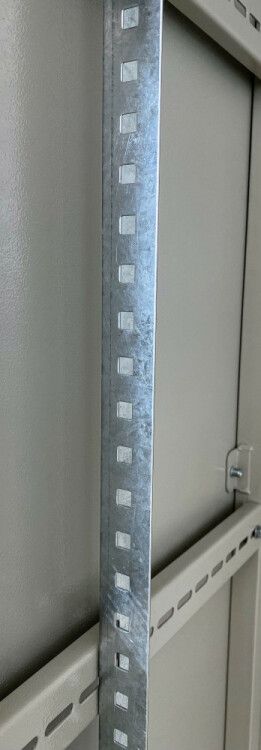

Профиль вертикальный 1800x36x36 ПВ-01 от DEKraft - металлический элемент каркаса для сборки распределительных шкафов КВРУ, обеспечивающий жесткую вертикальную опору и точное позиционирование модулей. Артикул 31210dek соответствует серийному исполнению SE (Dekraft) и предназначен для промышленного монтажа.

Назначение и область применения

Профиль ПВ-01 используется как базовый несущий элемент в составе каркасов распределительных устройств КВРУ от DEKraft. Он обеспечивает фиксацию внутренних компонентов - автоматических выключателей, контакторов, шин, кабельных каналов - в строго заданном положении. Применяется в системах управления технологическими процессами, на производствах, в энергообъектах и объектах ЖКХ, где требуется надежная и стандартизированная сборка электрошкафов.

Технические характеристики

• Форма: прямоугольный профиль, 1800 мм высотой, сечением 36×36 мм
• Материал: сталь - обеспечивает прочность и устойчивость к механическим нагрузкам
• Покрытие: порошковое - защищает от коррозии, не требует регулярной окраски
• Исполнение: метрическое - совместимо с крепежом M4–M8
• Способ монтажа: винтовое крепление - позволяет собирать и разбирать конструкцию без сварки
• Гарантия: 36 месяцев - подтверждает долговечность материала и покрытия

Совместимость и монтаж

Профиль ПВ-01 совместим с другими элементами каркаса КВРУ DEKraft: горизонтальными профилями, угловыми кронштейнами и крепежными планками. Монтаж осуществляется с использованием болтов через предварительно просверленные отверстия - профиль крепится к основанию и друг к другу в режиме «спина к спине» или в линейной последовательности. Для сборки используются стандартные болты M5–M6. Учитывайте посадочные размеры: внутреннее сечение 36×36 мм требует точного подбора крепежа и фланцевых деталей.

Безопасность и стандарты

Профиль ПВ-01 соответствует требованиям к механической прочности и электробезопасности, применяемым в рамках ГОСТ Р 51321.1 и IEC 61439 для распределительных устройств. Порошковое покрытие исключает риск возникновения гальванических пар при контакте с медными или алюминиевыми элементами внутри шкафа.

Преимущества

• Высокая жесткость стального профиля снижает деформацию при установке тяжелого оборудования
• Порошковое покрытие сохраняет внешний вид и функциональность даже в условиях повышенной влажности
• Винтовое крепление ускоряет сборку и позволяет проводить обслуживание без демонтажа всего шкафа
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями серии DEKraft

Ограничения применения

Профиль ПВ-01 не предназначен для наружной установки без дополнительной защиты - он не имеет IP-классификации и не рассчитан на прямое воздействие осадков или химически активной среды. Также не рекомендуется использовать в качестве несущего элемента для веса более 150 кг на один профиль без усиления дополнительными креплениями.

Примеры использования

• Сборка центральных распределительных шкафов (ЦС) на заводах с автоматизированными линиями
• Монтаж щитов управления насосными станциями в системах водоснабжения
• Конструкции для группового учета электроэнергии в многоквартирных домах
• Оборудование пунктов питания для промышленных роботов и конвейеров

Практические советы

• Перед монтажом проверьте плоскостность профиля - изгиб более 1 мм на 1 м может повлиять на точность установки модулей
• Используйте антивибрационные прокладки между профилем и оборудованием при установке частотных преобразователей
• Не затягивайте болты до упора - оставьте зазор 0,5–1 мм для возможной тепловой деформации
• При сборке «спина к спине» используйте два профиля ПВ-01 на каждую сторону - так достигается необходимая жесткость
• Артикул 31210dek - единственный вариант этого профиля в серии DEKraft; другие размеры требуют замены модели
