Каркас ВРУ-1 (ВхШхГ) (2000х800х450) IP31 PROxima | mb15-09-00m EKF

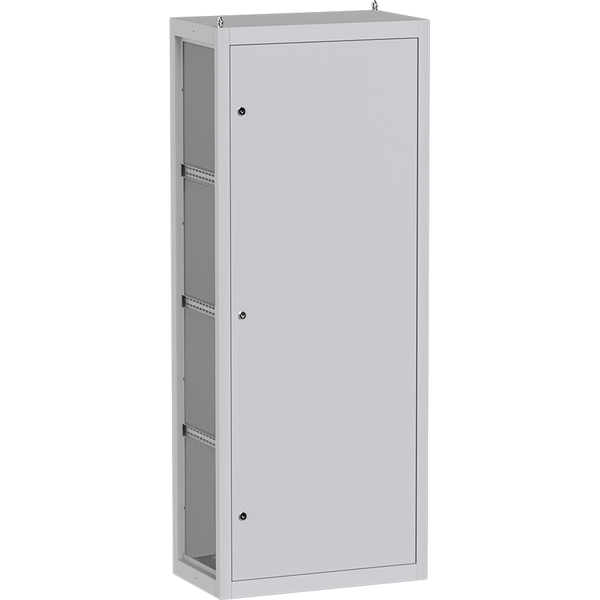

Каркас ВРУ-1 сварной (2000х800х450) IP31 от EKF - это металлический корпус для сборки вводно-распределительных устройств с номинальным током до 800 А. Подходит для напольного и встраиваемого монтажа, обеспечивает базовую защиту от прикосновений и внешних воздействий. Артикул mb15-09-00m входит в серию PROxima и предназначен для использования в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Каркас ВРУ-1 сварной (2000х800х450) IP31 используется для сборки вводно-распределительных устройств (ВРУ), которые принимают электроэнергию, управляют её распределением и обеспечивают учёт потребления. Применяется в зданиях жилой застройки, офисах, торговых центрах и на промышленных площадках. Подходит для установки в помещениях с контролируемой средой - внутри помещений, где нет прямого попадания воды или агрессивных веществ.

Технические характеристики

• Размеры: 2000×800×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь толщиной 1 мм
• Покрытие: порошковая окраска цвета 7035 (серый)
• Номинальный ток: 800 А
• Напряжение: 380 В
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, в закрытых помещениях
• Количество дверей: одна металлическая
• Замки: три, с возможностью запирания
• Монтажная плата: есть, с возможностью регулировки по глубине
• Способ монтажа: напольный и встраиваемый
• Соединение в ряд: возможно - несколько корпусов можно соединить между собой
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-1 сварной (2000х800х450) IP31 совместим с аксессуарами серии ВРУ Unit S: монтажными планками, рейками и пластронами для защиты от прикосновения. Монтажная плата позволяет точно выставлять глубину установки оборудования - удобно при использовании модульных автоматов и счётчиков разной толщины. Корпус можно устанавливать как на полу, так и в нишу - важно соблюдать зазоры для проветривания и доступа к задней стенке. Соединение в ряд допускается при необходимости компактного размещения нескольких ВРУ - используйте специальные перемычки и крепления из комплекта.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Степень защиты IP31 предотвращает случайное прикосновение к токоведущим частям через решётки или щели, но не защищает от брызг или влаги. Наличие трёх замков повышает безопасность при обслуживании - доступ ограничен для посторонних лиц. Цветовое решение 7035 снижает риск перегрева при длительной работе в хорошо освещённых помещениях.

Преимущества

• Жесткая сварная конструкция - устойчивость к деформациям при нагрузке
• Регулируемая монтажная плата - гибкость при размещении аппаратуры
• Возможность встраивания и напольной установки - адаптивность к разным условиям
• Соединение в ряд - экономия места при групповой установке
• Порошковое покрытие - долговечность, устойчивость к механическому износу
• Длинная гарантия (5 лет) - подтверждает надёжность производства

Ограничения применения

• Не применяется во влажных, сырых или открытых помещениях - IP31 недостаточен для защиты от брызг и конденсата
• Не подходит для установки вне помещений - даже при наличии крыши, температурные колебания и влага могут повредить оборудование
• Толщина стали 1 мм требует осторожного обращения при транспортировке - возможны вмятины при ударах
• Корпус некомплектный - все внутренние элементы (автоматы, счетчики, шины) необходимо приобретать отдельно

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме - приём энергии от ТП и распределение по этажам
• Центральный щит на производстве - управление питанием участка с конвейерами и насосами
• Щитовая в торговом центре - распределение мощности между магазинами и системами освещения
• Подземная парковка - распределение питания на системы вентиляции и освещения (при условии сухости помещения)

Практические советы

• Перед монтажом проверьте посадочные размеры - высота 2000 мм требует свободного прохода минимум 2,1 м
• При встраивании в нишу оставьте зазор 50–100 мм сзади и по бокам для теплоотвода и доступа к кабелям
• Используйте монтажные рейки и пластроны из серии ВРУ Unit S - они гарантированно подходят по креплениям
• При соединении нескольких корпусов в ряд - обязательно используйте заземляющие перемычки между ними
• Не забудьте про термические зазоры - при большой плотности установки аппаратуры возможен перегрев; рекомендуется контроль температуры в течение первых 7 дней после включения
