Каркас ВРУ-1 (ВхШхГ) (2000х600х450) IP31 PROxima | mb15-08-00m EKF

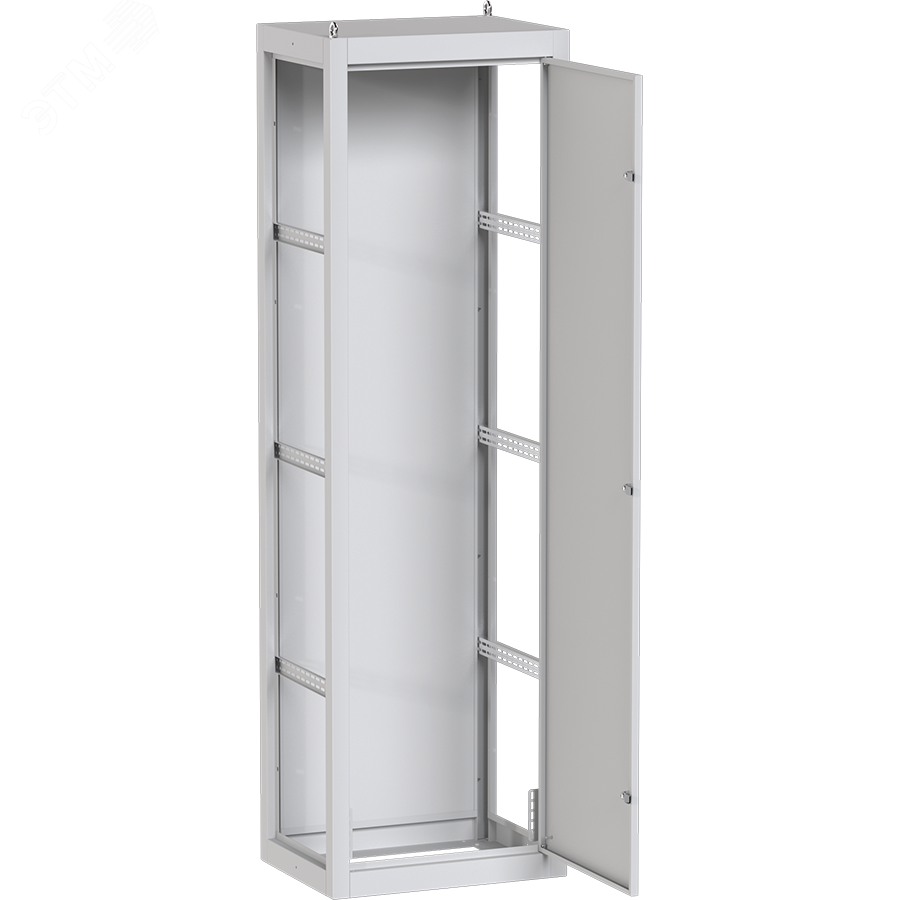

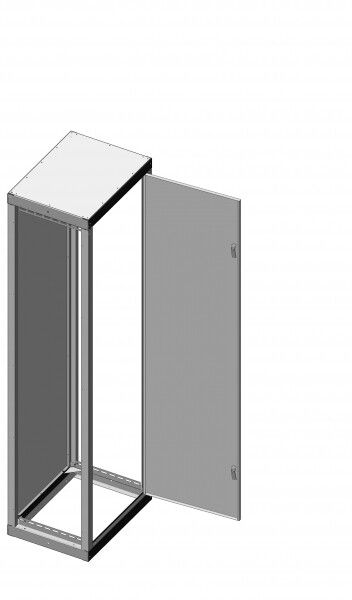

Каркас ВРУ-1 сварной (2000х600х450) IP31 от EKF - это готовый металлический корпус для сборки вводно-распределительных устройств напольного типа. Артикул mb15-08-00m предназначен для установки внутри зданий в условиях умеренного климата, обеспечивает защиту от доступа посторонних предметов и случайных прикосновений к токоведущим частям.

Назначение и область применения

Каркас ВРУ-1 сварной (2000х600х450) IP31 используется для комплектования вводно-распределительных устройств (ВРУ) мощностью до 800 А. Он служит основой для монтажа автоматических выключателей, счетчиков, контакторов и других элементов внутреннего оборудования. Подходит для установки в жилых домах, офисах, административных зданиях и на промышленных площадках, где требуется надежное распределение энергии с возможностью последующего обслуживания.

Технические характеристики

• Размеры: высота 2000 мм, ширина 600 мм, глубина 450 мм
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающей капель воды
• Материал корпуса: сталь с порошковым покрытием цвета 7035 (серый)
• Номинальный ток: до 800 А
• Напряжение: 380 В переменного тока
• Климатическое исполнение: УХЛ4 - температурный диапазон от −40 C до +40 C и повышенную влажность
• Количество дверей: одна, оснащенная тремя замками
• Монтажная плита: есть, с возможностью регулировки по глубине для точной фиксации оборудования
• Способ монтажа: напольный, возможно соединение в ряд с другими аналогичными корпусами
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-1 сварной совместим с аксессуарами серии ВРУ Unit S: монтажными рейками, панелями и пластронами для изоляции токоведущих частей. Монтаж выполняется на подготовленном бетонном полу с использованием анкерных болтов через отверстия в нижней части корпуса. Регулируемая монтажная плата позволяет точно задать положение оборудования внутри шкафа - важно при установке крупногабаритных аппаратов. Корпус можно соединить в ряд с соседними единицами для формирования линейки ВРУ - это удобно при централизованном управлении питанием нескольких секций здания.

Безопасность и стандарты

Защита IP31 исключает попадание инструментов или проволоки внутрь корпуса, снижая риск аварийных ситуаций. Наличие трехзамковой системы предотвращает неквалифицированный доступ. Конструкция соответствует требованиям ТУ 3434-001-96504521-2007 и рекомендована для проектирования согласно нормам ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Порошковое покрытие защищает металл от коррозии в помещениях с умеренной влажностью.

Преимущества

• Жесткая сварная конструкция обеспечивает долговечность и механическую прочность
• Регулируемая монтажная плата упрощает адаптацию под оборудование различной глубины
• Закрывается одной дверью с тремя замками - повышена безопасность хранения
• Поддерживается система унифицированных аксессуаров серии ВРУ Unit S
• Имеет сертификат соответствия и длительную гарантию - 5 лет

Ограничения применения

Не применяется во внешних установках - степень защиты IP31 недостаточна для воздействия дождя, снега или запыления. Не рассчитан на работу в средах с агрессивными газами, паром или маслом. Отказывается использование в местах с постоянным воздействием влаги выше 90%. Также нельзя использовать этот корпус как самостоятельное устройство - он требует внутренней комплектации оборудованием.

Примеры использования

• Центральный ВРУ в многоэтажном жилом доме для распределения питания между этажами
• Вводное устройство на предприятии с одним источником питания и несколькими группами нагрузок
• Электрошкаф в административном здании для управления светом, HVAC и слаботочными системами
• Связка из двух-трех корпусов в одном ряду для комплексного распределения энергии в торговом центре

Практические советы

• Перед монтажом проверьте соответствие посадочных - глубина 450 мм должна позволять свободно размещать устройства с максимальной глубиной до 400 мм
• При соединении нескольких корпусов в ряд используйте специальные перемычки для равномерного распределения потенциала
• Не перегружайте монтажную плату - суммарный вес установленного оборудования не должен превышать допустимые нагрузочные возможности рамы
• Для обслуживания выбирайте модели с заранее продуманным доступом к тыльной стороне - даже при наличии передней двери иногда нужен доступ сзади
• Arтикул mb15-08-00m и Каркас ВРУ-1 сварной (2000х600х450) IP31 - это один и тот же продукт; при заказе указывайте оба варианта для избежания путаницы
