Каркас ВРУ-1 (ВхШхГ) (2000х450х450) IP31 PROxima | mb15-07-00m EKF

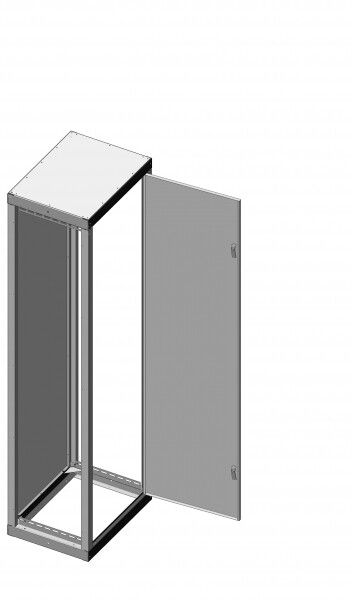

Каркас ВРУ-1 сварной (2000х450х450) IP31 от EKF - это основа для сборки вводно-распределительных устройств на ток до 800 А. Подходит для установки в помещениях с умеренным климатом, обеспечивает надежную механическую защиту оборудования и совместим с комплектующими серии PROxima.

Назначение и область применения

Каркас ВРУ-1 сварной (2000х450х450) IP31 используется как базовый корпус для сборки вводно-распределительных устройств (ВРУ). Он предназначен для размещения автоматических выключателей, счетчиков, контакторов и других элементов, необходимых для приема, учёта и распределения электроэнергии напряжением до 380 В.

Подходит для объектов жилой застройки, административных зданий, торговых центров и промышленных площадок. Применяется там, где требуется компактное, прочное и легко модифицируемое решение для распределительных щитов.

Технические характеристики

• Размеры: 2000×450×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь - высокая механическая прочность и долговечность
• Номинальный ток: 800 А - допустимая нагрузка для внутреннего оборудования
• Напряжение: 380 В - рассчитан на трёхфазные сети переменного тока
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Покрытие: порошковая окраска цвета 7035 - устойчиво к царапинам, коррозии и воздействию среды
• Количество дверей: одна - с возможностью запирания тремя замками
• Монтажная плата: с регулировкой по глубине - позволяет точно фиксировать оборудование внутри корпуса
• Соединяемый в ряд: да - можно объединить несколько корпусов в одну линейку
• Тип монтажа: напольный, встраиваемый - гибкий способ установки
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-1 сварной (2000х450х450) IP31 совместим с аксессуарами серии PROxima: монтажными рейками, панелями и пластронами для защиты от прикосновения. Монтажная плита с регулировкой по глубине позволяет точно позиционировать устройства, что особенно важно при использовании коммутационных аппаратов с разным размером крепления.

Установка осуществляется на пол или в нишу. При встраивании необходимо предусмотреть свободный доступ к задней стенке для прокладки кабелей. Соединение нескольких корпусов в ряд выполняется через специальные соединители - обеспечивается единая система заземления и внешний вид.

Безопасность и стандарты

Конструкция соответствует требованиям ТУ 3434-001-96504521-2007. Степень защиты IP31 предотвращает попадание крупных инородных частиц и случайное прикосновение к токоведущим частям при нормальных условиях эксплуатации. Трёхзамковая система двери повышает безопасность при обслуживании - исключает несанкционированный доступ.

Преимущества

• Высокая жесткость сварного корпуса из стали - минимизирует деформацию при длительной эксплуатации
• Порошковое покрытие - не требует периодической перекраски, устойчиво к химическим веществам
• Регулируемая монтажная плита - снижает время сборки и улучшает точность расположения оборудования
• Возможность соединения в ряд - удобна для масштабирования систем распределения энергии
• Долгий гарантийный срок - 5 лет - подтверждает надежность материала и технологии производства

Ограничения применения

Не применяется во взрывоопасных зонах, в помещениях с постоянным воздействием брызг, струй воды или агрессивных паров. IP31 не обеспечивает защиту от прямого потока жидкости - не подходит для открытых площадок, сырых цехов без крыши или помещений с мойкой оборудования. Также не рекомендуется использовать без внутренних комплектующих - сам по себе является некомплектным изделием.

Примеры использования

• Вводно-распределительное устройство в подвале многоквартирного дома
• Щитовая на этаже офисного здания для распределения питания по комнатам
• Центральный распределительный щит на производстве с несколькими линиями потребителей
• Система распределения энергии в торговом комплексе с последовательным соединением нескольких корпусов

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 450 мм должна соответствовать габаритам установленных аппаратов
• Используйте монтажные рейки и пластроны из серии PROxima - они гарантированно подходят по креплениям и изоляции
• При соединении нескольких корпусов в ряд соблюдайте равномерность заземления между всеми единицами
• Для работы в условиях повышенной влажности дополнительно используйте герметичные вводы и сухие кабельные каналы
• Каркас ВРУ-1 сварной (2000х450х450) IP31 от EKF лучше всего применять в составе готовых решений - он не предназначен для самостоятельной сборки без внутренней начинки
