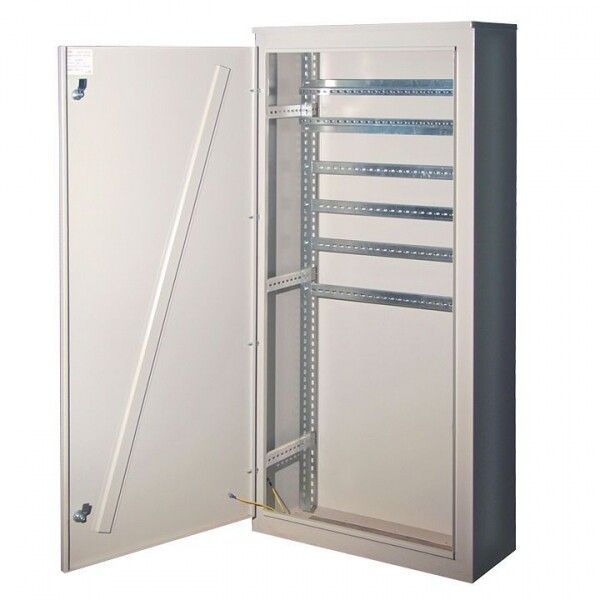

Корпус ВРУ-1м IP31 цельносварной с боковыми панелями и задней стенкой (ВхШхГ) (1700х800х450) PROxima | mb05-01-00m EKF

Корпус ВРУ-1м IP31 цельносварной с боковыми панелями и задней стенкой (1700х800х450) от EKF - это надёжная основа для сборки шкафов распределительных устройств в промышленных и жилых объектах. Артикул mb05-01-00m обеспечивает устойчивую работу при напряжении 380 В и токе до 800 А, совместим с монтажными панелями и подходит как для открытой, так и для встроенной установки.

Назначение и область применения

Корпус ВРУ-1м предназначен для сборки шкафов распределительных устройств (ВРУ), которые принимают и распределяют электрическую энергию. Применяется в промышленных цехах, на объектах ЖКХ, торговых комплексах и других зданиях с потребностью в распределении тока до 800 А. Подходит как для внутреннего, так и для наружного монтажа благодаря защите IP31 и климатическому исполнению УХЛ4.

Технические характеристики

• Напряжение: 380 В
• Номинальный ток: 800 А
• Размеры: 1700×800×450 мм
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Ударопрочность: IK10 - выдерживает удары силой до 20 Дж
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая окраска, серый цвет
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C и повышенной влажности
• Количество дверей: одна металлическая с замком
• Наличие монтажной панели: да
• Гарантия: 60 месяцев

Совместимость и монтаж

Корпус ВРУ-1м совместим с любым оборудованием, соответствующим метрическому монтажу. Монтируется напольно - как на полу, так и на фундаменте. Возможна установка в нишу (встраиваемый монтаж) или на открытом участке (открытый монтаж). Благодаря цельносварной конструкции корпус можно использовать в составе многошкафных систем - он легко соединяется с другими элементами серии ВРУ Unit. Для монтажа требуется минимум инструментов: болты, гайки, крепления под DIN-рейки и кабельные вводы (не входят в комплект).

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3434-001-96504521-2007. Защита IP31 предотвращает попадание крупных инородных частиц и конденсата. Ударопрочность IK10 гарантирует сохранность внутри при случайных механических воздействиях. Замок на двери исключает несанкционированный доступ. Серия PROxima прошла проверку на долговечность и безопасность в условиях эксплуатации в России и странах СНГ.

Преимущества

• Цельносварная конструкция повышает прочность и герметичность, снижает риск деформаций
• Порошковое покрытие устойчиво к коррозии, царапинам и перепадам температур
• Монтажная панель уже установлена - экономит время на сборке
• Замок обеспечивает контроль доступа и соответствие требованиям безопасности
• Поддержка встраиваемого и открытого монтажа увеличивает гибкость планирования

Ограничения применения

• Не предназначен для постоянного нахождения под прямым дождём - IP31 не защищает от горизонтального потока воды
• Не рекомендуется для установки в помещениях с агрессивными химикатами или паром - порошковое покрытие не рассчитано на такие среды
• Комплектация некомплектная: внутреннее оборудование (автоматы, контакторы, шины) и кабельные вводы необходимо приобретать отдельно
• Высота 1700 мм требует свободного пространства сверху для обслуживания и провода

Примеры использования

• Главный вводный шкаф в многоквартирном доме - распределение энергии между этажами
• Распределительный пункт на заводе - питание станков и конвейеров
• Объекты коммунального хозяйства: насосные станции, системы освещения
• Частные производственные площадки с мощностями до 800 А

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 450 мм должна позволять свободно открывать дверь и работать с оборудованием
• Для наружной установки используйте дополнительную защиту от осадков - например, навес или козырёк
• При использовании в составе многошкафной системы соблюдайте шаг между шкафами - минимум 100 мм для теплоотвода и обслуживания
• Убедитесь, что кабельные вводы выбраны под нужный диаметр проводов - они не входят в комплект
• При работе в холодных регионах учтите, что при температуре ниже −30 C возможна потеря эластичности уплотнителей - проверяйте состояние перед зимним сезоном
