Каркас ВРУ-2 (ВхШхГ) (1800х600х450) IP31 PROxima | mb15-11-00m EKF

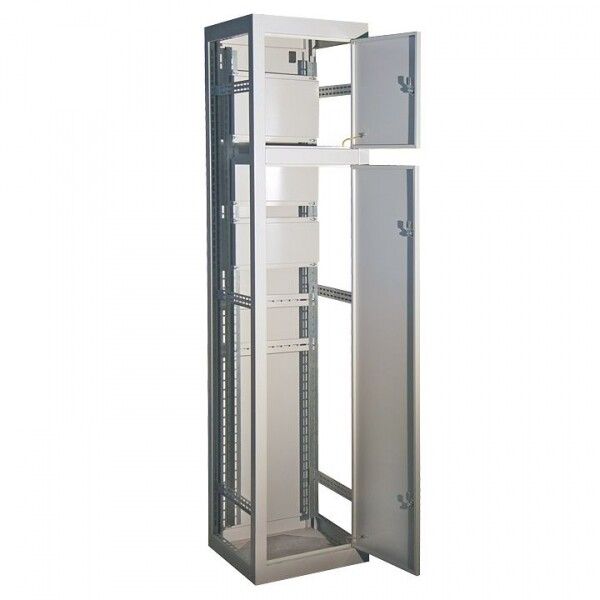

Каркас ВРУ-2 сварной (1800х600х450) IP31 от EKF - это готовый металлический корпус для сборки вводно-распределительных устройств (ВРУ) в помещениях с умеренным климатом. Артикул mb15-11-00m предназначен для напольной установки, обеспечивает защиту от доступа к опасным частям и совместим с комплектующими серии PROxima.

Назначение и область применения

Каркас ВРУ-2 сварной (1800х600х450) IP31 используется для монтажа вводно-распределительных устройств, которые принимают электроэнергию, учитывают её потребление и распределяют по внутренним цепям здания. Подходит для установки в жилых домах, офисах, производственных помещениях и других объектах с постоянным персоналом. Применяется там, где требуется надёжная защита оборудования от случайного прикосновения и внешних воздействий.

Технические характеристики

• Размеры: 1800×600×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - предотвращает попадание твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием цвета 7035
• Номинальный ток: до 800 А
• Напряжение: 380 В
• Количество дверей: две, каждая оснащена замком - всего три замка
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Тип монтажа: напольный, встраиваемый
• Имеется монтажная плата с возможностью регулировки по глубине
• Гарантия: 60 месяцев
• Соответствие нормативному документу: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-2 сварной (1800х600х450) IP31 совместим с аксессуарами серии PROxima: монтажными рейками, панелями и пластронами для защиты от прикосновения. Монтажная плата позволяет точно выставлять глубину установки внутреннего оборудования - удобно при использовании модульных автоматов и счётчиков разной толщины. Корпус можно соединять в ряд с другими аналогичными шкафами для формирования линейных групп ВРУ. Крепление осуществляется на бетонный или железобетонный пол с помощью анкеров через отверстия в основании.

Безопасность и стандарты

Защита IP31 исключает доступ к токоведущим частям пальцами или инструментами толщиной более 2,5 мм, что соответствует требованиям безопасности для помещений с ограниченным доступом. Порошковое покрытие повышает устойчивость к коррозии и механическому износу. Наличие двух дверей с трёхточечной системой запирания снижает риск несанкционированного вскрытия. Соответствует ТУ 3434-001-96504521-2007 - спецификации, разработанным для серийных решений EKF.

Преимущества

• Жесткая сварная конструкция обеспечивает долговечность и устойчивость к деформациям
• Регулируемая монтажная плата упрощает установку оборудования различной габаритной высоты
• Две двери позволяют обслуживать оборудование с двух сторон - удобно при расположении в нишах или между стенами
• Порошковое покрытие защищает от ржавчины даже в условиях повышенной влажности
• Поддерживается возможность последовательного соединения нескольких шкафов - экономит время при масштабировании системы

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP31 не защищает от дождя или брызг сбоку
• Не рекомендуется использовать в средах с агрессивными химическими веществами - покрытие не рассчитано на кислоты, щёлочи или растворители
• Корпус некомплектный - требует самостоятельной закупки внутренней аппаратуры (автоматы, счетчики, шины и т.д.)
• Запрещено применять в местах с взрывоопасной средой - не имеет взрывозащиты

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме - приём энергии от ТП и распределение по этажам
• Центральный щит на производстве - управление питанием участков конвейера, насосов, освещения
• Щитовая в административном здании - учёт и распределение нагрузки между отделами
• Связка из двух шкафов вдоль стены - один для ввода, второй для распределения по группам

Практические советы

• Перед монтажом проверьте, чтобы проём в полу был достаточен для установки корпуса - глубина 450 мм требует свободного пространства минимум 500 мм сзади для проводки
• При соединении нескольких шкафов в ряд используйте перемычки между корпусами для выравнивания потенциала
• Для удобства обслуживания размещайте счётчики и автоматы на уровне глаз - используйте регулировку монтажной платы
• Не забудьте предусмотреть выводы для кабелей: входные - снизу, выходные - сбоку или сверху
• При заказе убедитесь, что выбраны правильные аксессуары серии PROxima - они гарантированно подходят по креплениям и габаритам
