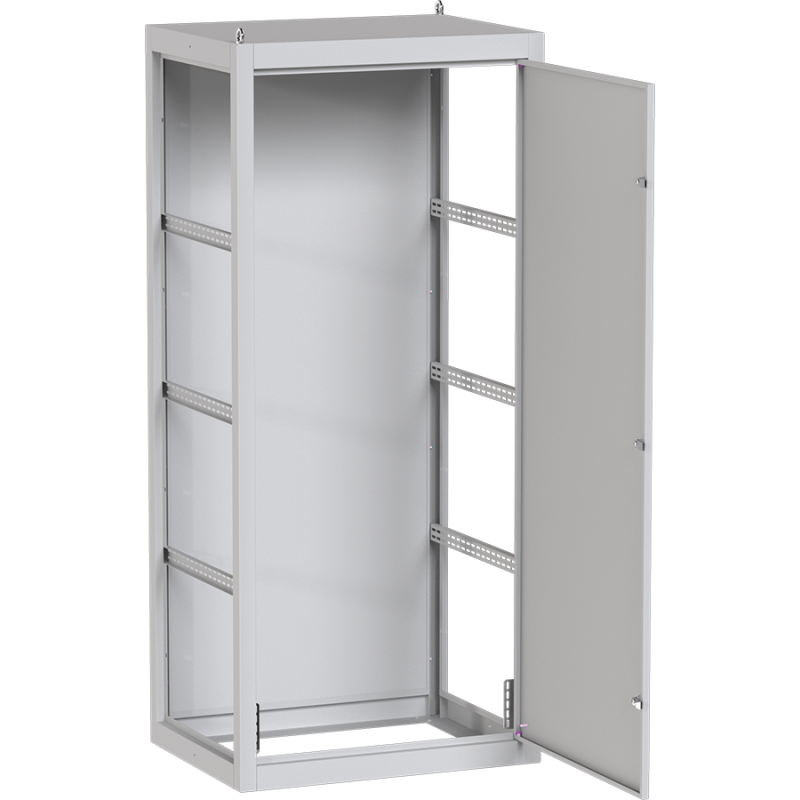

Каркас ВРУ-1 Unit S сварной (ВхШхГ) (1800х800х600) IP31 PROxima | mb-18-80-60n EKF

Каркас ВРУ-1 Unit S сварной (1800х800х600) IP31 от EKF - это готовый металлический корпус для сборки вводно-распределительных устройств в зданиях жилой и промышленной застройки. Артикул mb-18-80-60n обеспечивает надежную защиту оборудования внутри при напольном монтаже.

Назначение и область применения

Каркас ВРУ-1 Unit S сварной (1800х800х600) IP31 предназначен для установки внутренних компонентов вводно-распределительных устройств (ВРУ): автоматических выключателей, счетчиков, контакторов, шин и других элементов. Подходит для сборки щитов, которые принимают электроэнергию от внешней сети, управляют её распределением и учитывают потребление. Применяется в жилых домах, офисах, торговых центрах, производственных помещениях и других объектах с требованиями к безопасности и доступности обслуживания.

Технические характеристики

• Размеры: 1800×800×600 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь с порошковым покрытием цвета 7035 (серый)
• Тип монтажа: напольный, с возможностью встраивания в стену
• Количество дверей: одна, с тремя замками
• Монтажная плата: есть, с возможностью регулировки положения
• Соединение в ряд: возможно - несколько корпусов можно соединить между собой
• Гарантия: 60 месяцев

Совместимость и монтаж

Каркас ВРУ-1 Unit S сварной (1800х800х600) IP31 совместим с линейкой аксессуаров серии PROxima: монтажными рейками, панелями и пластронами для изоляции токоведущих частей. Монтаж выполняется на ровное бетонное или металлическое основание. Установка встраиваемого типа требует подготовки ниши в стене с запасом по габаритам. Крепление осуществляется через отверстия в основании корпуса. Соединение нескольких корпусов в ряд допускается при использовании специальных перемычек и согласованной схемы заземления.

Безопасность и стандарты

Каркас соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 предотвращает попадание крупных инструментов и капель воды, что снижает риск аварий при эксплуатации в условиях повышенной влажности. Наличие трех замков обеспечивает контроль доступа и соответствие нормам энергонадзора. Порошковое покрытие повышает устойчивость к коррозии и механическому воздействию.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузках
• Регулируемая монтажная плата - удобство расположения аппаратов
• Замки с ключом - безопасность и возможность опечатывания
• Соединение в ряд - экономия места и единая система заземления
• Долгий срок гарантии - 5 лет подтверждают качество изготовления

Ограничения применения

Не применяется во взрывоопасных средах, на открытых площадках без дополнительной защиты от осадков, в местах с постоянным воздействием струй воды или химически активных паров. IP31 не обеспечивает защиту от брызг под углом - для таких условий требуется IP54 или выше. Также не рекомендуется использовать в помещениях с температурой ниже -25C без предварительного прогрева перед включением.

Примеры использования

• Вводно-распределительный щит в многоквартирном доме - прием электроэнергии от ТП и распределение по этажам
• Щитовая на производстве - управление питанием станков и конвейеров
• Центральный щит административного здания - учет и распределение нагрузки по отделам
• Подземные парковки - распределение питания освещения и вентиляции

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши (при встраивании) была минимум 620 мм - учитывайте толщину отделочных материалов
• Используйте только аксессуары серии PROxima - они рассчитаны на точную посадку в этот корпус
• При соединении нескольких корпусов в ряд соблюдайте одинаковый уровень установки - перекос затруднит закрытие дверей
• При работе с проводниками большого сечения (более 50 мм2) убедитесь, что фиксаторы на монтажной плате выдерживают усилие затяжки
• Проверяйте целостность порошкового покрытия после транспортировки - царапины на кромках могут стать источником коррозии
