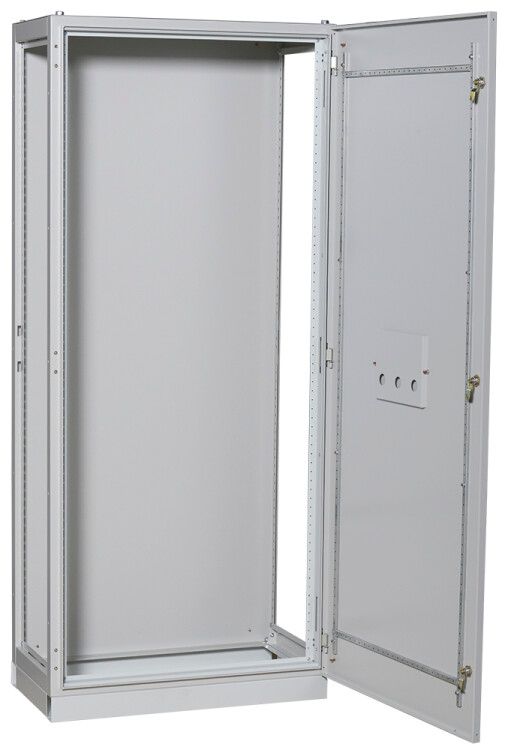

Корпус металлический сборный ВРУ (ВхШхГ) 1800х800х600 IP31 SMART | YKM50-1800-800-600-31 IEK

Корпус сборный вводно-распределительного устройства ВРУ металлический 1800х800х600 IP31 SMART YKM50-1800-800-600-31 от IEK предназначен для установки внутри или вне зданий и служит основой для сборки низковольтных коммутационных устройств. Его прочная стальная конструкция с порошковым покрытием обеспечивает долгую эксплуатацию - до 25 лет - даже в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Корпус ВРУ SMART YKM50-1800-800-600-31 используется для создания вводно-распределительных устройств, которые принимают, распределяют и учитывают электроэнергию напряжением 380/220 В в трёхфазных сетях 50 Гц. Он подходит для защиты линий от коротких замыканий и перегрузок, а также для редких операций включения и отключения. Устройство применяется в жилых, промышленных и административных зданиях, на объектах энергообеспечения, в котельных, насосных станциях и других местах, где требуется централизованное управление электропитанием.

Технические характеристики

• Габариты: 1800×800×600 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Тип монтажа: напольный, открытый
• Количество дверей: одна
• Условия установки: допускается монтаж вне помещений
• Срок службы: 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ВРУ SMART YKM50-1800-800-600-31 имеет сборно-разборную конструкцию с готовыми технологическими отверстиями для соединения с другими корпусами в блоки. Для монтажа требуется ровная горизонтальная поверхность. Открытый тип установки позволяет легко проводить обслуживание и модификацию внутренней схемы. Боковые стенки съёмные - они продаются отдельно как аксессуары, что снижает стоимость при сборке многошкафных систем. Все элементы фиксируются болтовыми соединениями - инструменты для сборки стандартные: гаечные ключи, отвёртки.

Безопасность и стандарты

Конструкция соответствует требованиям к низковольтным комплектным устройствам (НКУ) и выполнена в соответствии с международными нормами безопасности для оборудования до 1000 В AC. Степень защиты IP31 предотвращает попадание крупных инородных частиц и конденсата, однако не защищает от прямого потока воды или высокого давления. Применение в условиях постоянного воздействия осадков требует дополнительной защиты - например, навеса или козырька.

Преимущества

• Высокая механическая прочность благодаря стальной раме и толщине материала
• Порошковое покрытие устойчиво к коррозии, выгоранию и химическим воздействиям
• Поддержка множества схем НКУ - универсальность для проектирования
• Возможность сборки в блоки через технологические отверстия - экономия места и времени
• Съёмные боковые стенки позволяют минимизировать запас деталей и снизить себестоимость сборки

Ограничения применения

Корпус ВРУ SMART YKM50-1800-800-600-31 не предназначен для установки в помещениях с высокой влажностью, агрессивной средой (например, химпроизводства) или постоянным контактом с водой. IP31 недостаточен для улицы без дополнительной защиты от дождя. Также нельзя использовать корпус в качестве самостоятельного устройства - он требует внутреннего монтажа автоматических выключателей, рубильников, счетчиков и другой аппаратуры. Максимальная нагрузка определяется установленной аппаратурой, а не самим корпусом.

Примеры использования

• Центральный щит в многоквартирном доме - приём электроэнергии от ТП и распределение по этажам
• Щитовая на производстве - питание станков, конвейеров, освещения
• Административное здание - ввод от сети и учёт потребления
• Загородный комплекс - внешняя установка с защитой от пыли и капель

Практические советы

• Перед монтажом проверьте посадочные размеры - корпус рассчитан на стандартные DIN-рейки и оборудование шириной до 400 мм на одну секцию
• При установке вне помещений обязательно используйте козырёк или навес, чтобы избежать попадания воды в зазоры двери
• Для сборки в блоки закупайте съёмные боковые стенки заранее - они не входят в базовый комплект
• Не забудьте предусмотреть доступ для обслуживания: оставьте свободное пространство перед корпусом не менее 1 метра
• При использовании в холодных регионах убедитесь, что внутренние компоненты рассчитаны на рабочий диапазон температур (-25…+40 C)
