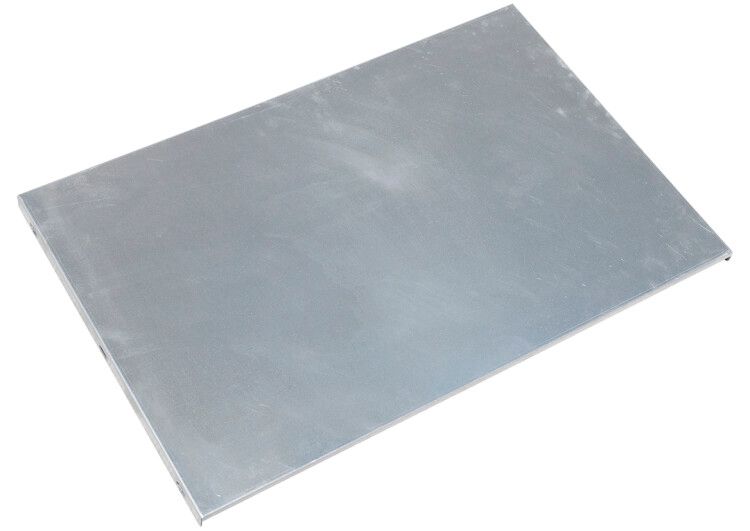

Панель монтажная 500х762 SMART (комплект 2шт.) - YKV-PM-500-762 IEK

Панель монтажная 500х762 (комплект 2 шт.) от IEK - это надёжная основа для крепления электрооборудования внутри распределительных щитов. Комплект из двух панелей обеспечивает гибкую организацию внутреннего пространства, особенно в системах серии SMART. Артикул ykv-pm-500-762 рассчитан на долгосрочную эксплуатацию и совместим со стандартными компонентами.

Назначение и область применения

Панель монтажная 500х762 (комплект 2 шт.) предназначена для фиксации автоматических выключателей, контакторов, реле, модульных устройств и других элементов внутри электрических шкафов. Подходит для промышленного оборудования, систем управления, автоматизации и распределительных щитов. Особенно эффективна в компактных решениях, где требуется равномерное распределение нагрузки и доступ к оборудованию с обоих сторон.

Технические характеристики

• Габариты: 500 × 762 мм
• Материал: оцинкованная сталь - устойчивость к коррозии и механическим повреждениям
• Количество в комплекте: 2 панели
• Срок службы: до 25 лет при соблюдении условий эксплуатации
• Цвет: серый (естественный цвет цинкового покрытия)

Совместимость и монтаж

Панель монтажная 500х762 (комплект 2 шт.) имеет стандартизированные отверстия под M4 и M6 крепёж, что позволяет использовать её с большинством модульных устройств IEK и аналогичных производителей. Все необходимые метизы - болты, гайки, шайбы - уже входят в комплект. Монтаж выполняется с помощью обычного инструмента: отвёртки и ключей. Панели можно крепить вертикально или горизонтально внутри шкафа, ориентируясь на расположение аппаратов.

Преимущества

• Оцинкованная поверхность снижает риск окисления даже во влажной среде
• Удобная система крепления - все метизы в комплекте, не нужно докупать
• Высокая жесткость материала предотвращает деформацию при нагрузках
• Поддерживается широкий спектр аксессуаров: планки, кронштейны, держатели
• Совместима с продукцией серии SMART - легко интегрируется в готовые решения IEK

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP
• Не рекомендуется для высокотемпературных зон (более +60 C)
• Максимальная толщина монтируемых устройств должна соответствовать стандартным модульным размерам (не более 22,5 мм на один модуль)
• Не используется как несущая конструкция для тяжёлых силовых агрегатов без дополнительной опоры

Примеры использования

• Щиты управления насосными станциями
• Автоматические панели для конвейеров и линий производства
• Распределительные щиты в офисных и промышленных помещениях
• Системы АСУ ТП с большим количеством реле и контроллеров

Практические советы

• Перед монтажом проверьте, чтобы отверстия на панелях совпадали с местами крепления ваших устройств - используйте шаблоны от IEK, если они есть
• При использовании нескольких панелей в одном шкафу оставляйте зазор минимум 20–30 мм между ними для вентиляции
• Для больших щитов комбинируйте эти панели с другими размерами из серии SMART - так проще распределить нагрузку
• Артикул ykv-pm-500-762 идеален для замены старых панелей - точное соответствие по размерам и креплениям
• Не перетягивайте крепёж - оцинкованная сталь мягче, чем нержавейка, и может повредиться при чрезмерном усилии
