Корпус сборный ВРУ 2000х800х450 IP31 SMART ИЭК YKM50-2000-800-450 IEK

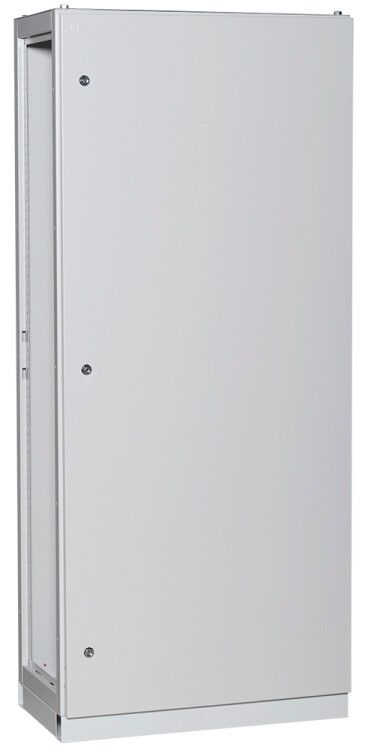

Корпус сборный ВРУ 2000х800х450 мм IP31 SMART от IEK предназначен для сборки вводно-распределительных устройств низковольтных комплектных установок (НКУ) в помещениях и на открытых площадках. Его прочная стальная конструкция с порошковым покрытием обеспечивает долгую эксплуатацию - до 25 лет - и совместимость со стандартными схемами распределения энергии 380/220 В.

Назначение и область применения

Корпус сборный ВРУ 2000х800х450 мм IP31 SMART используется для создания вводно-распределительных устройств, которые принимают, распределяют и учитывают электроэнергию в сетях 380/220 В, 50 Гц. Он защищает линии от коротких замыканий и перегрузок, позволяет выполнять редкие оперативные включения и отключения. Подходит для монтажа в жилых, коммерческих и промышленных зданиях, а также на открытых площадках - благодаря допущению установки вне помещений.

Технические характеристики

• Габариты: 2000×800×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием цвета 7035 (серый)
• Тип монтажа: напольный, открытый
• Количество дверей: одна
• Срок службы: 25 лет
• Конструкция: сборно-разборная, с технологическими отверстиями для стыковки в блоки

Совместимость и монтаж

Корпус сборный ВРУ 2000х800х450 мм IP31 SMART проектировался для модульной сборки НКУ. Благодаря стандартизированным отверстиям и совместимости с аксессуарами IEK SMART, его легко интегрировать в многошкафные системы. Для сборки блоков рекомендуется использовать съемные боковые стенки - они снижают трудозатраты и стоимость монтажа. Монтаж выполняется на ровную горизонтальную поверхность; фиксация осуществляется анкерными болтами через основание. Учитывайте габариты при планировании проходов - минимальный доступ сбоку должен составлять не менее 800 мм.

Безопасность и стандарты

Корпус соответствует требованиям к защите от прямого контакта с токоведущими частями (IP31) и механическому воздействию. Применение порошкового покрытия предотвращает коррозию и повышает безопасность при обслуживании. Хотя корпус рассчитан на работу вне помещений, он не предназначен для постоянного воздействия прямого дождя, снега или агрессивных сред - требуется дополнительная защита в условиях повышенной влажности или химической активности.

Преимущества

• Сборно-разборная конструкция ускоряет сборку и ремонт
• Технологические отверстия позволяют легко формировать блоки из нескольких корпусов
• Совместимость с широким спектром аксессуаров IEK SMART - упрощает адаптацию под любые схемы
• Порошковое покрытие обеспечивает долговечность и эстетичный вид даже при внешней установке
• Высокая степень унификации - один тип корпуса поддерживает множество вариантов исполнения НКУ

Ограничения применения

Корпус сборный ВРУ 2000х800х450 мм IP31 SMART не предназначен для установки в местах с высокой запыленностью, агрессивными газами или постоянным воздействием воды. IP31 не гарантирует защиту от брызг под углом - при наружном монтаже необходима навесная крыша или защитный кожух. Также нельзя применять корпус без внутреннего оборудования - он не является законченным устройством, а лишь платформой для сборки. Отсутствие встроенной вентиляции требует самостоятельного решения теплоотвода при нагрузках выше 100 А.

Примеры использования

• Центральный щит управления многоквартирного дома
• Вводное распределительное устройство на производственном участке
• Щитовая на территории складского комплекса с наружной установкой
• Блок из двух корпусов для распределения питания по секциям цеха

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий под крепления - используйте шаблоны от IEK
• При сборке блоков всегда применяйте съемные боковые стенки - это исключает деформацию при стыковке
• Не забудьте предусмотреть свободный доступ к двери для обслуживания - минимум 900 мм спереди
• Для наружной установки обязательно закрывайте входные кабельные вводы герметичными муфтами, даже при IP31
• Артикул ykm50-2000-800-450 совпадает с каталогом IEK - сверьте заказ с официальной документацией перед покупкой
