Каркас ВРУ-2 (ВхШхГ) (2000х800х450) IP31 PROxima | mb15-15-01m EKF

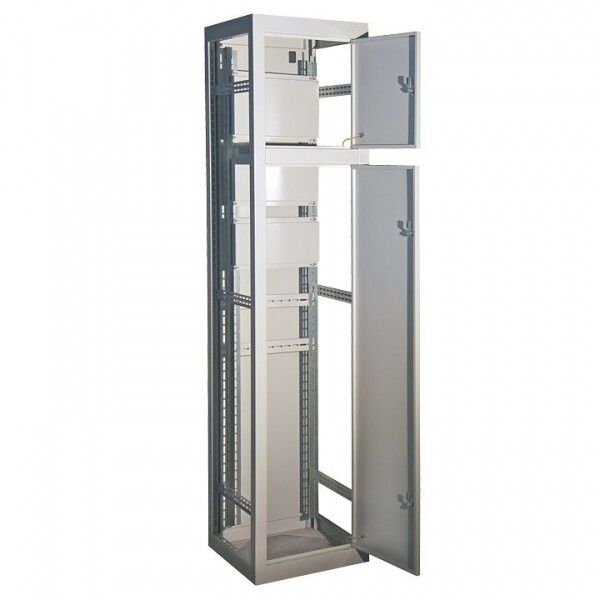

Каркас ВРУ-2 сварной (2000х800х450) IP31 от EKF - это готовый металлический корпус для сборки вводно-распределительных устройств напряжением до 380 В и током до 800 А. Подходит для установки в зданиях жилой застройки и на промышленных объектах. Артикул mb15-15-01m соответствует серии PROxima.

Назначение и область применения

Каркас ВРУ-2 сварной (2000х800х450) IP31 предназначен для компоновки внутренних элементов вводно-распределительного устройства (ВРУ): автоматических выключателей, счетчиков, контакторов, шин и других аппаратов. Обеспечивает механическую защиту оборудования и безопасную эксплуатацию персоналом. Применяется в многоквартирных домах, административных зданиях, цехах и складских помещениях. Установка возможна как внутри помещений, так и на улице при условии соблюдения требований к микроклимату.

Технические характеристики

• Размеры: высота 2000 мм, ширина 800 мм, глубина 450 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально капающей воды
• Материал: сталь толщиной 1 мм
• Покрытие: порошковая окраска цвета 7035 (серый)
• Напряжение: до 380 В переменного тока
• Номинальный ток: до 800 А
• Количество дверей: две, металлические, с запирающимися замками
• Замки: три - два на дверях, один на боковой стенке
• Климатическое исполнение: УХЛ4 - температур от −40 C до +40 C и повышенной влажности
• Монтажная плита: есть, с возможностью регулировки по глубине для точной фиксации оборудования
• Нормативный документ: ТУ 3434-001-96504521-2007
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Каркас ВРУ-2 сварной (2000х800х450) IP31 совместим со всеми типичными модульными комплектующими для ВРУ: DIN-рейками, монтажными платами, изоляционными пластинами и кабельными вводами. Монтаж выполняется напольным способом - основание имеет отверстия для крепления к полу анкерами. Возможна как открытая, так и встраиваемая установка. Шкаф можно соединить в ряд с другими аналогичными корпусами - для создания многошкафных щитовых комнат. Комплектация некомплектная: внутри корпуса только рама, двери и крепеж; все оборудование (Автоматы, счетчики, шины) закупается отдельно.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ТУ 3434-001-96504521-2007. Степень защиты IP31 предотвращает случайное прикосновение к токоведущим частям через решётчатые отверстия и обеспечивает минимальную защиту от конденсата и вертикального попадания воды. Наличие двух дверей с замками снижает риск несанкционированного доступа. Каждая дверь оснащена механизмом блокировки, что позволяет работать с оборудованием в режиме “закрыто/напряжение отключено”.

Преимущества

• Высокая прочность благодаря сварному стальному каркасу и толщине стали 1 мм
• Удобство сборки: регулируемая монтажная плата позволяет точно позиционировать оборудование даже при изменении габаритов
• Поддержка нескольких вариантов установки - напольная, встроенная, наружная
• Система соединения в ряд упрощает масштабирование щитового узла
• Защитное покрытие против коррозии увеличивает срок службы в условиях повышенной влажности
• Гарантия 5 лет - выше среднего показателя для аналогичных изделий

Ограничения применения

• Не подходит для установки во взрывоопасных зонах - отсутствует взрывозащита
• IP31 недостаточен для постоянной работы под открытым небом - требуется навес или крыша
• Не рассчитан на работу при температурах ниже −40 C или выше +40 C
• Отсутствие встроенных кабельных вводов - необходимо дополнительно заказывать или монтировать их самостоятельно
• Некомплектность требует самостоятельного подбора всех внутренних компонентов - повышает сложность проектирования

Примеры использования

• Главный ввод энергии в девятиэтажном жилом доме - питание этажных щитов
• Центральный распределительный пункт на заводе с несколькими технологическими линиями
• Щитовая комната в торговом центре - распределение нагрузки между арендаторами
• Электрооборудование в больницах и школах - где важна надежность и контроль доступа

Практические советы

• Перед монтажом проверьте посадочные отверстия в основании - они должны совпадать с местом крепления на полу
• При использовании встраиваемого монтажа учтите свободное пространство вокруг корпуса минимум 100 мм для проветривания и обслуживания
• Для удобства сборки используйте монтажные рейки и пластроны из серии VRU Unit - они специально разработаны для этого корпуса
• При работе с двумя дверями помните: одна обычно используется для управления, вторая - для техобслуживания. Разделите функции заранее
• Порошковое покрытие не требует специального ухода, но при наличии химически активной среды рекомендуется периодическая проверка целостности лакокрасочного слоя
