Панель монтажная 710х55мм перфорированная к ВРУ 800мм PROxima | mb15-06-02 EKF

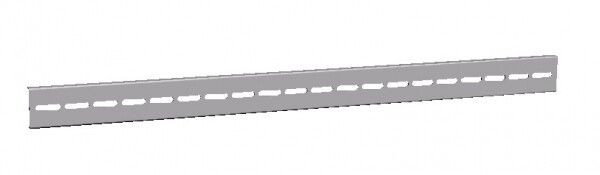

Рейка монтажная 710х55 мм перфорированная к ВРУ и ЩО-70 (высота 800 мм) от EKF серии PROxima - это металлическая основа для фиксации аппаратуры внутри щитов распределения. Подходит для установки автоматических выключателей, контакторов, реле и других компонентов в устройствах, где важна надежная и упорядоченная сборка.

Назначение и область применения

Рейка монтажная 710х55 мм перфорированная к ВРУ и ЩО-70 (высота 800 мм) предназначена для внутренней сборки вводно-распределительных устройств (ВРУ) и шкафов управления (ЩО-70). Она служит базой для крепления модульного оборудования: автоматов, УЗО, контакторов, трансформаторов тока и других элементов. Применяется в объектах жилищно-коммунального хозяйства, промышленных цехах, на предприятиях с распределением электроэнергии по групповым линиям.

Технические характеристики

• Длина: 710 мм
• Ширина: 55 мм
• Высота соответствует типовой высоте ЩО-70 - 800 мм
• Материал: сталь оцинкованная, толщиной 1,5 мм
• Форма просечки: продольный паз - обеспечивает гибкую фиксацию крепежа
• Покрытие: оцинкованное - защищает от коррозии
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Рейка монтажная 710х55 мм перфорированная к ВРУ и ЩО-70 (высота 800 мм) совместима со всеми стандартными DIN-рейками и оборудованием, которое крепится через кронштейны или специальные зажимы. Монтаж осуществляется путём закрепления рейки болтами или саморезами к стенкам корпуса ЩО-70. Для точной установки рекомендуется использовать уровень - отклонение более чем на 1° может затруднить последующую установку модулей. Крепление выполняется в предварительно подготовленные отверстия или через боковые кромки, если предусмотрено конструкцией шкафа.

Преимущества

• Оцинкованная сталь повышает долговечность в условиях повышенной влажности и температурных колебаний
• Продольный паз позволяет свободно перемещать крепёж по всей длине - удобно при изменении схемы или замене оборудования
• Толщина 1,5 мм обеспечивает достаточную жесткость без изгиба даже при нагрузке несколькими десятками модулей
• Совпадение с габаритами ЩО-70 исключает необходимость доработки корпуса
• Поддерживается серийным производством EKF - легко найти аналогичные детали при ремонте

Ограничения применения

• Не предназначена для установки вне герметичных шкафов - не имеет защиты IP
• Не используется как самостоятельный несущий элемент для тяжёлых устройств (например, частотных преобразователей массой свыше 15 кг); требует дополнительной опоры
• Не совместима с системами крепления, требующими круглые отверстия - только для крепежа в продольном пазу
• Не применяется в взрывоопасных средах - не имеет соответствующего сертификата

Примеры использования

• Внутренняя сборка вводно-распределительного устройства (ВРУ) в многоэтажном жилом доме
• Монтаж распределительных щитов на производственной линии с множеством двигателей
• Обновление старого ЩО-70 при замене устаревших автоматов на современные модульные модели
• Сборка временных распределительных пунктов на строительных площадках

Практические советы

• Перед монтажом проверьте, что длина рейки (710 мм) полностью помещается в корпусе - некоторые ЩО-70 имеют внутреннюю глубину менее 400 мм, что может вызвать трудности с доступом к задним клеммам
• При использовании нескольких реек в одном шкафу соблюдайте равномерный шаг между ними - это снижает риск перегрева и улучшает воздушный поток
• Для крепления используйте саморезы M4x16 или болты с гайками; не применять заклепки - они нарушают целостность покрытия
• При замене старой рейки - сохраните оригинальные места крепления, чтобы не нарушить геометрию шкафа
• Рейка монтажная 710х55 мм перфорированная к ВРУ и ЩО-70 (высота 800 мм) от EKF PROxima - один из самых распространённых решений в России; её наличие в запасе ускоряет ремонт и обслуживание
