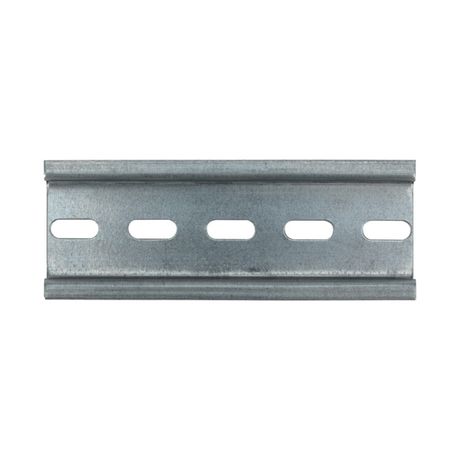

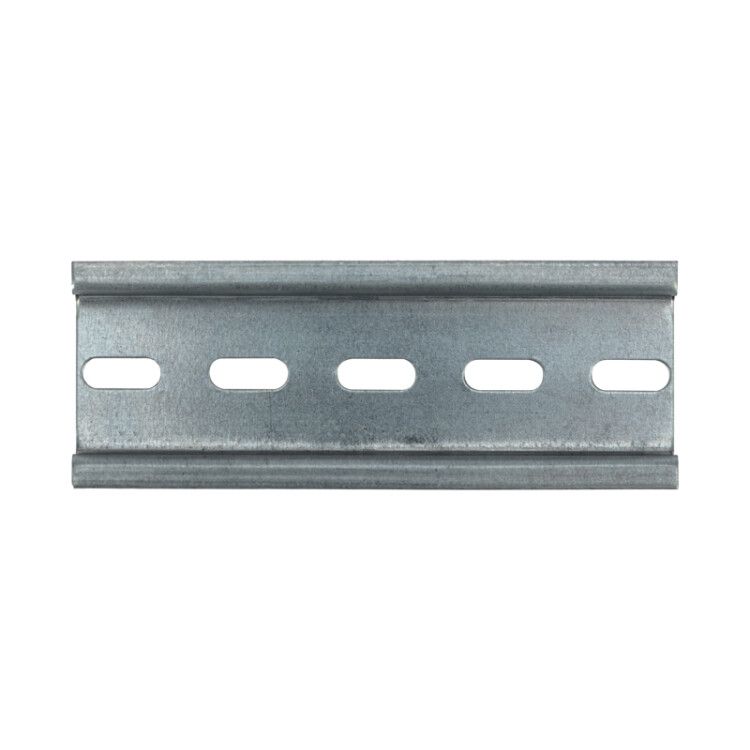

DIN-рейка 10см перфорированная оцинкованная , REXANT - 12-8010 MEET

DIN-рейка перфорированная оцинкованная 100 мм, сталь, с ω-профилем 35/7,5 мм от Rexant (арт. 12-8010) - это надёжный элемент для фиксации оборудования внутри электрощитов. Её используют там, где требуется жёсткая, долговечная основа для крепления автоматических выключателей, реле, модульных устройств и других компонентов.

Назначение и область применения

DIN-рейка перфорированная оцинкованная 100 мм, сталь, с ω-профилем 35/7,5 мм предназначена для монтажа на стенки распределительных щитов, шкафов управления и корпусов электрооборудования. Она служит базовой направляющей для крепления стандартных модульных устройств, соответствующих профилю 35/7,5 мм. Подходит для промышленного, коммерческого и бытового электромонтажа - например, в щитах зданий, на станциях, в системах автоматизации.

Технические характеристики

• Тип: DIN-рейка с ω-профилем 35/7,5 мм - совместима со всеми стандартными модульными устройствами
• Длина: 100 мм - оптимальна для компактных щитов или участков с ограниченным пространством
• Материал: оцинкованная сталь - устойчива к коррозии, сохраняет форму под нагрузкой
• Толщина металла: 0,8 мм - обеспечивает достаточную жесткость без избыточного веса
• Перфорация: пазы - позволяют фиксировать рейку саморезами, болтами или хомутами
• Покрытие: без дополнительного покрытия - цинк уже защищает поверхность от ржавчины

Совместимость и монтаж

DIN-рейка перфорированная оцинкованная 100 мм, сталь, с ω-профилем 35/7,5 мм совместима с любыми устройствами, имеющими стандартный крепёж на профиль 35/7,5 мм - автоматические выключатели, УЗО, контакторы, таймеры, преобразователи частоты. Для монтажа используйте саморезы или болты через перфорированные пазы. Рейку можно закрепить на вертикальной или горизонтальной поверхности. Не требует специальных инструментов - достаточно отвёртки или гаечного ключа. Установка возможна как до, так и после монтажа модульных устройств.

Преимущества

• Высокая механическая прочность - не деформируется под весом нескольких модулей
• Устойчивость к коррозии - оцинкованное покрытие продлевает срок службы в условиях повышенной влажности
• Гибкость крепления - пазы позволяют фиксировать рейку в любой точке, а не только по краям
• Легкий вес - не создаёт лишней нагрузки на щит или стену
• Совместимость с международными стандартами - профиль 35/7,5 мм соответствует IEC 60715

Ограничения применения

• Не предназначена для наружного монтажа без защиты от осадков - хотя оцинкована, длительный контакт с водой может вызвать коррозию
• Не рекомендуется использовать как несущую конструкцию для тяжёлых устройств свыше 10–12 кг на всю длину - лучше применять дополнительные точки крепления
• Не подходит для монтажа в средах с агрессивными химическими веществами - цинк не устойчив к кислотам и щелочам
• Длина 100 мм слишком мала для больших щитов - выбирайте более длинные варианты при необходимости

Примеры использования

• Крепление автомата, УЗО и реле в квартирном щите
• Установка контроллеров и терморегуляторов в шкафу HVAC
• Фиксация модулей ввода-вывода на промышленном оборудовании
• Изготовление временной сборки для тестирования схем в мастерской

Практические советы

• При монтаже проверьте, чтобы пазы совпадали с местом крепления - это предотвращает перекос рейки
• Если планируете крепить много устройств, убедитесь, что суммарный вес не превышает допустимую нагрузку на 100-миллиметровый участок
• Для усиления жёсткости в длинных щитах используйте несколько коротких реек вместо одной длинной - так легче добиться параллельности
• При использовании в сырых помещениях дополнительно смажьте места крепления антикоррозийной смазкой
• Артикул 12-8010 от Rexant часто применяется как запасная часть - храните её в наличии для замены повреждённых реек
