Каркас ВРУ-1 (ВхШхГ) (1800х800х450) IP54 PROxima | mb-18-80-45m EKF

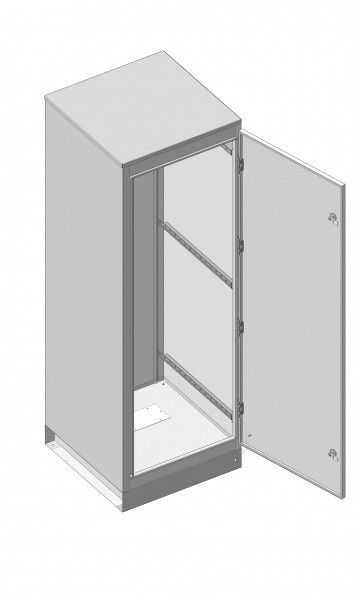

Каркас ВРУ-1 сварной (1800х800х450) IP54 от EKF - это готовый металлический корпус для сборки вводно-распределительных устройств (ВРУ) с номинальным током до 800 А. Подходит как для внутренней, так и для наружной установки. Артикул mb-18-80-45m соответствует серии PROxima и предназначен для профессионального монтажа в условиях повышенной влажности и запылённости.

Назначение и область применения

Каркас ВРУ-1 сварной (1800х800х450) IP54 используется для сборки вводно-распределительных устройств, которые обеспечивают приём электроэнергии, её учёт и распределение по групповым цепям. Применяется в жилых домах, офисах, производственных помещениях и на открытых площадках - например, у зданий, на территориях предприятий, в коттеджных поселках.

Технические характеристики

• Размеры: 1800×800×450 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и брызг воды из любого направления
• Номинальный ток: 800 А - позволяет использовать в сетях с высокой нагрузкой
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Материал корпуса: сталь с порошковым покрытием цвета 7035 - устойчив к коррозии и механическим повреждениям
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допускает влажность до 98%
• Количество дверей: одна, металлическая, с двумя замками
• Монтажная плата: с возможностью регулировки по глубине - удобна для точной установки оборудования
• Гарантия: 60 месяцев
• Соответствие нормативам: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-1 сварной (1800х800х450) IP54 совместим со всеми компонентами серии ВРУ Unit S. Поддерживает два способа установки: напольный и встраиваемый. Возможна сборка в ряд - несколько корпусов можно соединить друг с другом для создания единой системы распределения энергии. Монтажная плита с регулировкой по глубине позволяет точно выставить оборудование внутри, исключая перекосы и зазоры. Для фиксации используются стандартные крепёжные элементы - болты M8/M10.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ 3434-001-96504521-2007. Степень защиты IP54 обеспечивает безопасную работу в условиях сырости, пыли и временного воздействия осадков. Наличие двух замков снижает риск несанкционированного доступа. Корпус не имеет острых кромок - соблюдены требования по электробезопасности и эргономике.

Преимущества

• Высокая прочность благодаря сварному корпусу из стали
• Порошковое покрытие предотвращает ржавчину даже при длительном использовании на улице
• Регулируемая монтажная плата упрощает установку автоматических выключателей, счетчиков и других модулей
• Возможность встраивания и напольного монтажа даёт гибкость при проектировании
• Совместимость с аксессуарами серии ВРУ Unit S - легко расширить функционал

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении
• Не рекомендован для установки в средах с агрессивными химическими веществами (например, кислоты, щёлочи)
• При встраивании требуется подготовка ниши с учётом габаритов корпуса и зазора для открывания двери
• Корпус некомплектный - все внутренние устройства (автоматы, контакторы, шины) необходимо приобретать отдельно

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме - приём энергии от ТП и распределение по этажам
• Электрощитовая на территории завода - управление питанием участков производства
• Щит наружной установки у административного здания - питание освещения, ворот, видеонаблюдения
• Система питания котельной - комбинированный ввод с учётом потребляемой мощности до 800 А

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 450 мм требует свободного пространства минимум 500–550 мм сзади для прокладки кабелей
• Используйте монтажные рейки и пластроны из серии ВРУ Unit S - они обеспечивают надёжную фиксацию и защиту от случайного прикосновения
• При наружной установке убедитесь, что дождевой водосток не направлен прямо на корпус - даже IP54 не спасёт от длительного потока воды
• Замки имеют ключи - сохраните их в одном месте; при необходимости замена замка возможна через сервис EKF
• Для увеличения срока службы периодически протирайте поверхность от пыли и влаги - особенно после зимнего периода
