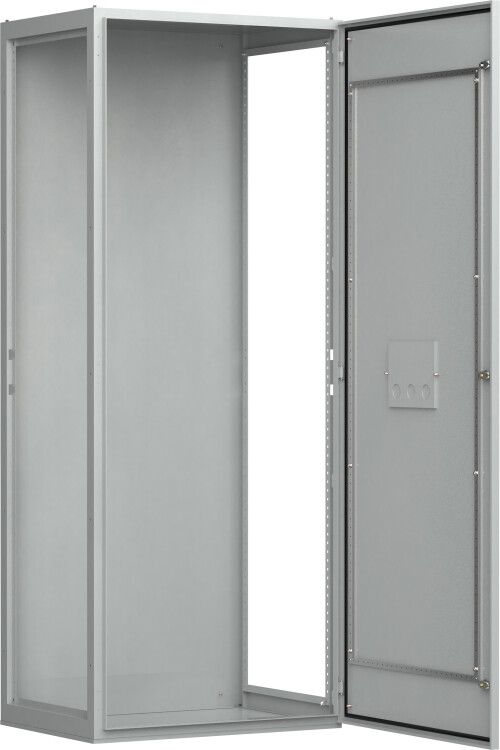

Корпус сборный ВРУ SMART 1800х800х450 IP54 IEK YKM50-1800-800-450-54

Корпус сборный ВРУ 1800х800х450 мм IP54 SMART от IEK предназначен для установки внутри вводно-распределительных устройств, обеспечивающих приём, распределение и учёт электроэнергии в сетях 380/220 В. Его прочная стальная конструкция с порошковым покрытием и степенью защиты IP54 позволяет использовать корпус как в помещениях, так и вне зданий - особенно удобен при монтаже на открытых площадках.

Назначение и область применения

Корпус сборный ВРУ 1800х800х450 мм IP54 SMART используется как основа для сборки вводно-распределительных устройств (ВРУ) низковольтных комплектных устройств (НКУ). Он обеспечивает механическую защиту внутреннего оборудования - автоматов, рубильников, счетчиков, шин и других элементов. Применяется в жилых домах, административных зданиях, промышленных объектах, на объектах энергообеспечения и в условиях улицы, где требуется надёжная герметичность.

Технические характеристики

• Габариты: 1800×800×450 мм - высота, ширина, глубина
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для внешней установки) и брызг воды со всех сторон
• Материал: сталь - обеспечивает жёсткость и долговечность
• Покрытие: порошковая окраска цвета 7035 (серый) - устойчиво к царапинам, коррозии и УФ-лучам
• Тип монтажа: напольный, открытый - крепится прямо на пол, без необходимости встраивания в стену
• Количество дверей: одна - доступ ко всем внутренним элементам через фронтальную панель
• Условия установки: допускается монтаж вне помещений - благодаря IP54 и защите от атмосферных воздействий
• Срок службы: до 25 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус сборный ВРУ 1800х800х450 мм IP54 SMART совместим с типовыми модульными компонентами НКУ: автоматическими выключателями, контакторами, предохранителями, шинами PE/N, счётчиками и коммуникационными модулями. Монтаж выполняется на ровном, горизонтальном основании. Для установки требуются болты M8–M10 (не входят в комплект). Открытое исполнение позволяет легко проводить обслуживание и замену элементов без демонтажа всего корпуса. Конструкция сборно-разборная - детали можно собирать и разбирать на месте, что снижает сложность транспортировки и монтажа.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для низковольтных комплектных устройств. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной влажности, пыли и временных осадков. Корпус не содержит острых кромок, все углы закруглены. Электроизоляция обеспечивается за счёт изолированных клемм и правильного расположения шин внутри.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Защита от пыли и брызг - идеально для уличной установки
• Порошковое покрытие - не требует периодической покраски, сохраняет вид десятилетиями
• Сборно-разборная система - упрощает доставку и сборку на объекте
• Одна коробка на один корпус - минимизация логистических затрат
• Поддержка широкого спектра схем НКУ - гибкость проектирования

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для мест с агрессивными химикатами, паром или кислотными выбросами - порошковое покрытие устойчиво, но не к химически активным средам
• Запрещено использование в взрывоопасных зонах - не имеет сертификата Ex
• Не подходит для монтажа в стенах или нишах - конструкция рассчитана исключительно на напольное размещение

Примеры использования

• Вводное распределительное устройство в многоквартирном доме - приём электроэнергии от ТП и распределение по этажам
• Щитовая на территории завода - управление питанием участков конвейера
• Административное здание - распределение сети 380/220 В между офисами и системами освещения
• Уличный щит управления насосной станцией - работа в условиях дождя и пыли

Практические советы

• Перед монтажом проверьте, чтобы пол был ровным - перекос может повредить дверь или вызвать неплотное прилегание уплотнителей
• Учитывайте посадочные размеры: глубина 450 мм - убедитесь, что установленные аппараты не выходят за заднюю стенку
• При использовании вне помещений - предусмотрите дренажные отверстия внизу корпуса, если они не предусмотрены заводом
• Для быстрого сервиса - используйте однотипные автоматы и шины, чтобы упростить замену
• Корпус сборный ВРУ 1800х800х450 мм IP54 SMART от IEK лучше заказывать с запасом места для будущего расширения системы - 20–30% свободного пространства увеличит срок службы решения
