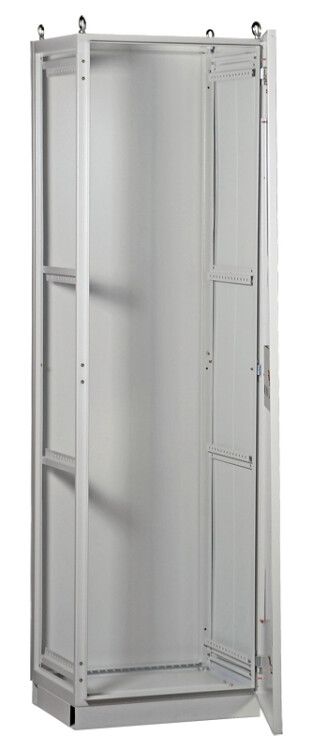

Шкаф напольный цельносварной ВРУ-1 18.60.45 IP54 TITAN | YKM1-C3-1864-54 IEK

Шкаф напольный цельносварной ВРУ-1 18.60.45 IP54 от бренда IEK предназначен для приема, распределения и учёта электроэнергии в сетях до 400/230 В. Этот шкаф обеспечивает надёжную защиту оборудования от внешних воздействий и применяется на промышленных объектах и в зданиях гражданского назначения.

Назначение и область применения

Шкаф ВРУ-1 18.60.45 IP54 используется как вводно-распределительное устройство для трёхфазных сетей переменного тока частотой 50 Гц. Он принимает электроэнергию от источника, распределяет её по внутренним цепям и защищает линии от коротких замыканий и перегрузок. Также позволяет выполнять редкие оперативные включения и отключения.

Области применения: промышленные цеха, жилые дома, офисные здания, торговые комплексы, объекты коммунальной инфраструктуры. Подходит для установки внутри помещений с умеренным климатом.

Технические характеристики

• Тип: цельносварной шкаф
• Материал корпуса: сталь толщиной 1,5–2,0 мм
• Покрытие: порошковое антикоррозийное, цвет 7035 RAL
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Климатическое исполнение: У2 - для эксплуатации в помещениях с температурой от −10 C до +40 C и относительной влажностью до 80%
• Количество дверей: одна
• Замок: есть, для предотвращения несанкционированного доступа
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ
• Комплектность: некомплектный - внутреннее оборудование (автоматы, контакторы, счетчики и т.п.) не входит, требуется самостоятельная комплектация

Совместимость и монтаж

Шкаф ВРУ-1 18.60.45 IP54 монтируется напольным способом на ровной, не подверженной вибрациям поверхности. Для установки необходим свободный доступ со всех сторон минимум 0,8 м для обслуживания и провода. Кабельные вводы не предусмотрены - их необходимо выполнить самостоятельно через подготовленные отверстия или специальные вводы, соответствующие диаметрам используемых кабелей. Корпус имеет усиленную сварную конструкцию, что исключает деформацию при монтаже и последующей эксплуатации.

Безопасность и стандарты

Шкаф соответствует требованиям технических условий YKM.001.2015. Конструкция обеспечивает безопасность при работе благодаря металлическому корпусу, который выполняет функцию защитного заземления. Применение порошкового покрытия снижает риск возникновения точечной коррозии. Замок на двери препятствует случайному или несанкционированному открытию. Шкаф не предназначен для установки во взрывоопасных средах или местах с постоянным воздействием открытого пламени.

Преимущества

• Цельносварная конструкция повышает жёсткость и долговечность по сравнению со сборными аналогами
• Высокая механическая прочность корпуса выдерживает нагрузки при транспортировке и монтаже
• Порошковое покрытие устойчиво к царапинам, химическим веществам и перепадам температур
• IP54 обеспечивает надёжную защиту в условиях возможного попадания пыли и влаги в производственных помещениях
• Срок службы 25 лет подтверждает высокую надёжность материалов и технологии изготовления

Ограничения применения

• Не допускается установка на улице или в сырых помещениях с постоянной конденсацией влаги - степень защиты IP54 не гарантирует герметичность при длительном воздействии струй воды
• Не предназначен для установки в зонах с высокой запылённостью (например, углепереработка, цементные заводы) - требуются более высокие классы защиты (IP65 и выше)
• Климатическое исполнение У2 ограничивает использование в холодных неотапливаемых помещениях ниже −10 C
• Некомплектность означает, что все внутренние элементы (автоматические выключатели, шины, приборы учёта) должны быть закуплены и установлены отдельно

Примеры использования

• Главный ввод электроэнергии в многоквартирный дом
• Распределительный щит на производственной линии завода
• Центральный пункт питания административного здания
• Щитовая в подвале жилого комплекса с подземной парковкой

Практические советы

• Перед монтажом проверьте габариты проёмов и наличие места для открывания двери - шкаф требует свободного пространства перед собой
• При комплектации внутреннего оборудования учитывайте максимальную нагрузку и тепловыделение - не перегружайте шкаф
• Для удобства обслуживания рекомендуется заранее спроектировать расположение аппаратов и прокладку кабелей
• При необходимости увеличения степени защиты (например, для сырого цеха) можно дополнительно использовать термоизоляционные вставки и уплотнители, но не изменяйте целостность корпуса
• Шкаф ВРУ-1 18.60.45 IP54 от IEK совместим с большинством стандартных модульных автоматических выключателей и компонентами серий Titan IEK
