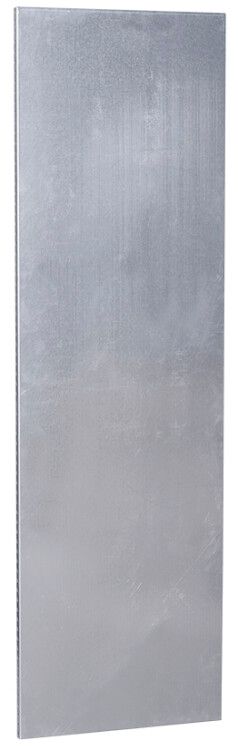

Панель монтажная 1650х762мм SMART | YKV-PM-1650-762 IEK

Панель монтажная 1650х762 мм SMART от IEK - это надёжная основа для компактной и организованной установки электрооборудования внутри распределительных щитов. Материал - оцинкованная сталь, срок службы - до 25 лет. Артикул ykv-pm-1650-762 соответствует серии SMART, что гарантирует совместимость с другими элементами этой линейки.

Назначение и область применения

Панель монтажная 1650х762 мм SMART предназначена для фиксации внутренних устройств: автоматических выключателей, контакторов, реле, модульных аппаратов и других компонентов в силовых и управляющих щитах. Подходит для промышленного оборудования, систем автоматизации, объектов ЖКХ, транспорта и энергетики. Устанавливается внутри металлических шкафов и корпусов, обеспечивая жёсткую базу для точного расположения аппаратов.

Технические характеристики

• Габариты: 1650 × 762 мм - позволяет разместить большое количество устройств в одном уровне
• Материал: сталь с цинковым покрытием - защищает от коррозии, повышает долговечность
• Покрытие: оцинкованное - антикоррозийная защита без необходимости дополнительной окраски
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в условиях повышенной влажности и перепадов температур
• Исполнение: панель монтажная - не имеет крышки, используется как крепёжная рама внутри корпуса

Совместимость и монтаж

Панель монтажная 1650х762 мм SMART совместима со всеми стандартными DIN-рейками и креплениями, используемыми в серии SMART. Крепится к стенкам шкафа болтами или заклёпками через предварительно просверленные отверстия по периметру. Отсутствие специальных крепёжных элементов упрощает установку - достаточно обычного инструмента. Габариты позволяют использовать её как в одиночном исполнении, так и в составе многосекционных щитов.

Преимущества

• Высокая прочность стали обеспечивает устойчивость к механическим нагрузкам при монтаже и эксплуатации
• Оцинкованное покрытие снижает риск коррозии даже в сырых помещениях - не требует обслуживания
• Удобная геометрия: ровная поверхность без изгибов упрощает разметку и сверление отверстий под оборудование
• Совместимость с сериями IEK SMART - можно комбинировать с другими элементами одной линейки без адаптеров
• Не требует дополнительной подготовки перед установкой - готова к использованию сразу после доставки

Ограничения применения

• Не является герметичным корпусом - не заменяет IP-защиту; должна устанавливаться внутри закрытых шкафов
• Подходит только для стационарной установки - не рекомендуется для мобильных или вибрационных систем без дополнительной амортизации
• Максимальная нагрузка определяется прочностью креплений шкафа - не следует перегружать панель более чем 40–50 кг равномерно распределённой массы
• Не предназначен для наружного монтажа - воздействие осадков и прямого солнца недопустимо

Примеры использования

• Щит управления насосной станцией - крепление автоматов, термореле, преобразователей частоты
• Распределительный щит на производстве - размещение контакторов, предохранителей, сигнализаторов
• Шкаф АСУ ТП - фиксация контроллеров, модулей ввода/вывода, сетевых интерфейсов
• Объекты ЖКХ - монтаж учётных приборов, реле времени, аварийных отключений

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепление панели совпадали с отверстиями в корпусе шкафа - допуск +-1 мм
• При сверлении дополнительных отверстий под устройства используйте свёрла по металлу с низкой скоростью - избежите деформации цинкового слоя
• Если планируете установку тяжёлых аппаратов (например, больших автоматов), усильте крепление панели к боковым стенкам шкафа двойными болтами
• Для лучшей теплоотдачи оставляйте зазор 10–15 мм между верхней частью панели и крышкой шкафа
• Артикул ykv-pm-1650-762 - единственный в линейке SMART такого размера; другие модели серии имеют меньшие габариты
