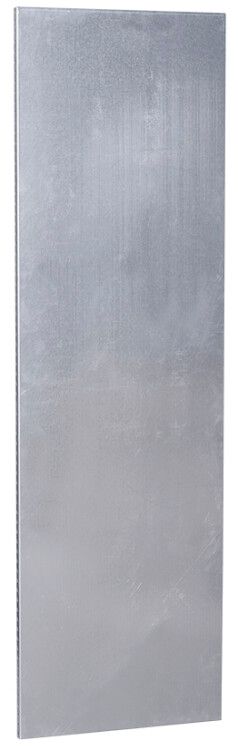

Панель монтажная 1850х762мм SMART | YKV-PM-1850-762 IEK

Панель монтажная 1850х762 мм SMART от IEK - это прочная основа для компактной и надёжной установки электрооборудования в распределительных щитах. Материал - оцинкованная сталь, срок службы - до 25 лет. Артикул ykv-pm-1850-762 соответствует серии SMART, оптимизированной для промышленного и коммерческого использования.

Назначение и область применения

Панель монтажная 1850х762 мм SMART предназначена для фиксации внутренних элементов электрощитов: автоматических выключателей, контакторов, реле, шин, модульных устройств. Подходит для монтажа в стационарных щитах на объектах промышленного, жилищного и коммунального назначения. Часто используется в системах управления станками, конвейерами, насосными станциями и распределительных пунктах зданий.

Технические характеристики

• Габариты: 1850 × 762 мм - позволяет разместить большое количество аппаратов в одном уровне
• Материал: оцинкованная сталь - устойчивость к коррозии, долговечность
• Цвет: цинк - естественный металлический оттенок, без покраски
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Тип изделия: панель монтажная - не является корпусом, требует внешней защиты (например, крышки или стенда)

Совместимость и монтаж

Панель монтажная 1850х762 мм SMART совместима со всеми стандартными DIN-рейками и креплениями для модульных устройств. Крепится к раме или стенде щита болтами M6 через предварительно просверленные отверстия по периметру. Для монтажа требуется минимум инструментов: отвёртка, дрель, уровень. Удобные кромки позволяют легко выравнивать панель при установке. Не имеет встроенных креплений для проводов - необходимо использовать кабельные каналы или хомутики.

Безопасность и стандарты

Панель изготовлена из стали, соответствующей требованиям ГОСТ 14918 и ISO 1461 по оцинкованию. Не содержит токсичных покрытий. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Не предназначен для работы во взрывоопасных средах без дополнительной защиты корпуса.

Преимущества

• Высокая точность геометрии - обеспечивает равномерную установку всех устройств
• Оцинкованное покрытие защищает от ржавчины даже в условиях повышенной влажности
• Легко режется и сверлится - можно адаптировать под нестандартные нужды
• Поддерживается серия SMART - совместима с другими элементами этой линейки от IEK

Ограничения применения

• Не является герметичным корпусом - требует установки в закрытый щит с классом защиты IP54 и выше
• Не рассчитана на наружную эксплуатацию - без дополнительной защиты подвержена воздействию осадков и УФ-лучей
• Не подходит для монтажа в помещениях с агрессивными химическими средами (кислоты, щёлочи)
• Максимальная нагрузка - до 50 кг; превышение может вызвать деформацию

Примеры использования

• Щит управления насосной станцией в водоканале
• Распределительный щит на производственной линии с 20+ автоматами
• Аппаратный шкаф в офисном здании для группового учёта энергии
• Шкаф АВР в ЖКХ с несколькими контурами питания

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с креплениями вашей рамы
• При необходимости доработки используйте ножницы по металлу или болгарку с диском для резки стали - после резки обработайте кромки напильником
• Для увеличения срока службы в сырых помещениях рекомендуется дополнительно обработать края панели антикоррозийным составом
• Панель 1850х762 мм SMART идеально сочетается с крышками и боковыми панелями серии SMART от IEK - заказывайте комплектом
• Учитывайте посадочный диаметр: стандартные DIN-рейки крепятся к поверхности, а не к краям - не путайте с панелями с встроенными направляющими
