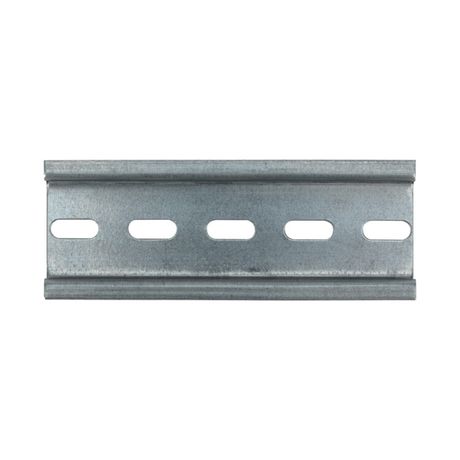

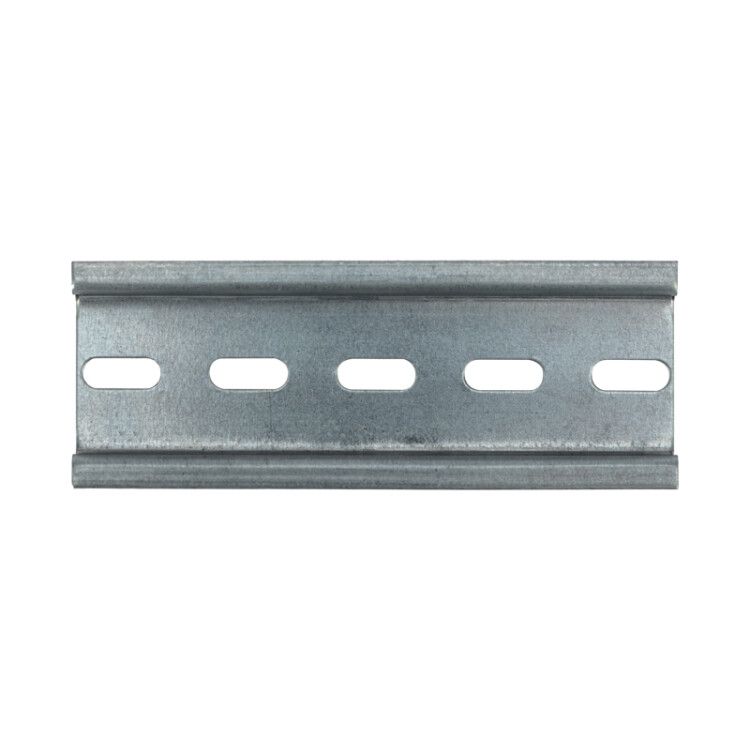

DIN-рейка 80см перфорированная оцинкованная , REXANT - 12-8080 MEET

DIN-рейка перфорированная оцинкованная 800мм, сталь, с ω-профилем 35/7,5 мм от Rexant (арт. etm12-8080) предназначена для надёжного крепления автоматических выключателей, модульных устройств и других компонентов внутри электрических шкафов. Её оцинкованная стальная конструкция обеспечивает долговечность в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

DIN-рейка перфорированная оцинкованная 800мм, сталь, с ω-профилем 35/7,5 мм применяется для фиксации модульных электротехнических устройств в распределительных щитах, контроллерных шкафах и корпусах управления. Подходит для монтажа автоматов, УЗО, реле, преобразователей частоты и других элементов стандарта DIN EN 60715. Часто используется в промышленном оборудовании, системах автоматизации и жилищно-коммунальных объектах.

Технические характеристики

• Длина: 800 мм
• Производственный стандарт профиля: DIN 35 / 7,5 мм - совместима со всеми типовыми модульными устройствами
• Материал: сталь с толщиной 0,8 мм
• Покрытие: горячеоцинкованное - защищает от коррозии
• Перфорация: продольный паз по всей длине - обеспечивает гибкую фиксацию крепёжных элементов
• Форма профиля: ω-образный - повышает жесткость и устойчивость к деформации

Совместимость и монтаж

DIN-рейка перфорированная оцинкованная 800мм, сталь, с ω-профилем 35/7,5 мм соответствует международному стандарту DIN EN 60715 и совместима со всеми устройствами, имеющими стандартную защёлку на задней стенке. Для монтажа используются саморезы, заклёпки или болты через продольный паз. Рейку можно крепить к металлическому основанию шкафа или деревянной панели - достаточно выбрать подходящий способ фиксации. Установка выполняется вдоль внутренней поверхности шкафа; рекомендуется предварительно наметить места крепления, чтобы избежать перекосов.

Преимущества

• Высокая механическая прочность благодаря толщине стали 0,8 мм и ω-профилю - не прогибается под весом нескольких устройств
• Оцинкованное покрытие снижает риск коррозии в помещениях с повышенной влажностью
• Продольный паз позволяет регулировать положение крепёжных элементов без сверления дополнительных отверстий
• Универсальный формат - подходит для любых стандартных модульных устройств
• Легко режется ножницами по металлу при необходимости подрезки до нужной длины

Ограничения применения

• Не предназначен для наружной установки - несмотря на цинкование, длительное воздействие осадков и УФ-лучей снижает срок службы
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи)
• Толщина материала 0,8 мм достаточна для большинства задач, но при очень больших нагрузках (более 15–20 устройств) требуется усиление крепления или использование более толстых реек

Примеры использования

• Электрощиты в офисах и квартирах - крепление автоматов и УЗО
• Промышленные панели управления на заводах - фиксация контакторов и терморегуляторов
• Шкафы АСУ ТП - установка PLC-блоков и интерфейсов связи
• Системы энергоучёта - монтаж счётчиков и трансформаторов тока

Практические советы

• При заказе учтите, что длина рейки - 800 мм. Если шкаф меньше - можно отрезать лишнее, используя ножницы по металлу
• Используйте пластиковые или металлические зажимы для фиксации проводов рядом с рейкой - это упорядочит сборку и исключит случайные замыкания
• Проверьте соответствие глубины защёлок устройств ширине профиля 35 мм - некоторые импортные модели имеют допуск +-0,5 мм
• Для защиты от пыли и влаги в шкафах класса IP54 и выше - комбинируйте эту рейку с герметичными крышками и уплотнителями
• Артикулы etm12-8080 и 12-8080 - это один и тот же продукт от Rexant. Обращайте внимание на наличие обоих номеров при заказе в разных каталогах
