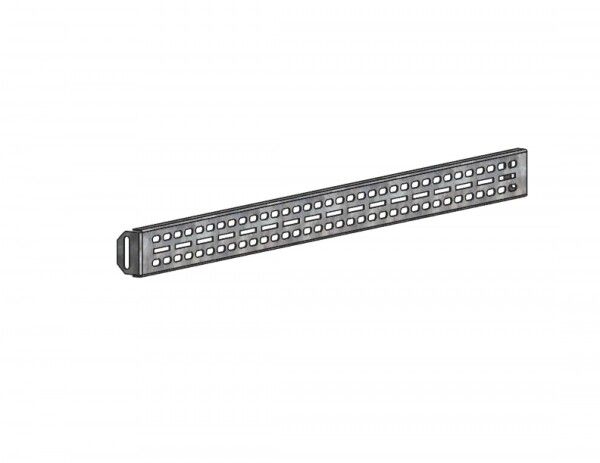

Комплект реек монтажных для литого корпуса ВРУ Unit шириной 800мм (2 шт.) PROxima | mb-15-rl-80n EKF

Комплект монтажных реек для литого корпуса для ВРУ Unit шириной 800 мм (2 шт) от EKF - это стальные направляющие элементы, предназначенные для фиксации оборудования внутри щита ВРУ. Эти рейки обеспечивают надежную базу для установки автоматических выключателей, контакторов и других компонентов, обеспечивая удобство сборки и обслуживания. Артикулы mb-15-rl-80n и mb-15-rl-80 соответствуют сериям PROxima и подходят для стандартных корпусов шириной 800 мм.

Назначение и область применения

Комплект монтажных реек для литого корпуса для ВРУ Unit шириной 800 мм (2 шт) используется для крепления внутреннего оборудования в распределительных устройствах - таких как вводные, распределительные или вводно-распределительные щиты (ВРУ). Они применяются в объектах жилой, коммерческой и промышленной недвижимости, где требуется организованное расположение аппаратов защиты и управления. Подходят для установки в закрытых помещениях с умеренной влажностью и отсутствием агрессивных сред.

Технические характеристики

• Тип изделия: монтажная рейка
• Габаритная ширина: 800 мм - соответствует стандартным габаритам корпусов ВРУ Unit
• Материал: сталь - обеспечивает прочность и долговечность
• Толщина материала: 1,5 мм - оптимальная жесткость для нагрузок при монтаже тяжелого оборудования
• Форма отверстий: круглое - позволяет использовать болты M4–M6 для фиксации модульного оборудования
• Поверхность: порошковое покрытие - защищает от коррозии, снижает риск возникновения электрических потенциалов на поверхности
• Гарантийный срок: 60 месяцев - подтверждает высокую износостойкость материалов

Совместимость и монтаж

Рейки совместимы с литыми корпусами ВРУ Unit шириной 800 мм. Устанавливаются параллельно друг другу - одна слева, вторая справа - для равномерного распределения нагрузки. Крепление осуществляется через предварительно выполненные круглые отверстия с помощью болтов и гаек. Для точного монтажа рекомендуется проверить соответствие шага отверстий с требованиями установленного оборудования. Обе рейки в комплекте - одинаковые, взаимозаменяемы.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для изделий серии PROxima. Порошковое покрытие исключает контакт проводящего металла с внешней средой, что снижает риск возникновения паразитных токов. Соответствует нормам ГОСТ Р 50030.2 и IEC 61439 для компонентов распределительных устройств.

Преимущества

• Высокая жесткость благодаря толщине 1,5 мм - не деформируются под весом тяжелых автоматов
• Порошковое покрытие - устойчиво к царапинам, химическим воздействиям и влаге
• Круглые отверстия - позволяют легко регулировать положение оборудования по высоте
• Два комплекта в одном заказе - экономят время на доставке и гарантируют симметричную установку
• Долгий срок службы - 5 лет гарантии подтверждают надежность материала

Ограничения применения

Не предназначены для использования во взрывоопасных зонах, на открытых площадках без защиты от осадков или в условиях постоянного воздействия агрессивных химикатов (например, кислот, щелочей). Также не следует применять в корпусах другой ширины - 800 мм является строгим требованием к совместимости. Нельзя использовать как несущую конструкцию для сверхтяжелого оборудования без дополнительной фиксации.

Примеры использования

• Установка в вводно-распределительном щите ВРУ в офисном здании для крепления автоматов и счетчиков
• Монтаж в распределительном пункте промышленного цеха с большим количеством контакторов и тепловых реле
• Замена старых реек в существующих щитах ВРУ Unit при модернизации системы

Практические советы

• Перед монтажом проверьте, чтобы отверстия на рейках точно совпадали с местами крепления вашего оборудования - особенно важно при использовании нестандартных модулей
• При затяжке болтов используйте момент 1,5–2,5 Нм - переусиливать нельзя, чтобы не повредить резьбу в стали
• Если оборудование имеет большую массу (более 10 кг на модуль), дополнительно закрепите его к стенкам корпуса
• Оба комплекта реек должны быть установлены строго параллельно - отклонение более 2° может вызвать перекос оборудования
• Артикулы mb-15-rl-80n и mb-15-rl-80 - идентичны по функциям; различие лишь в нумерации партии, не влияющей на работу
