Рейка поперечная усиленная для шкафов CQE N Ш=800 мм, комплект 2 шт | R5NPWS800 DKC ДКС

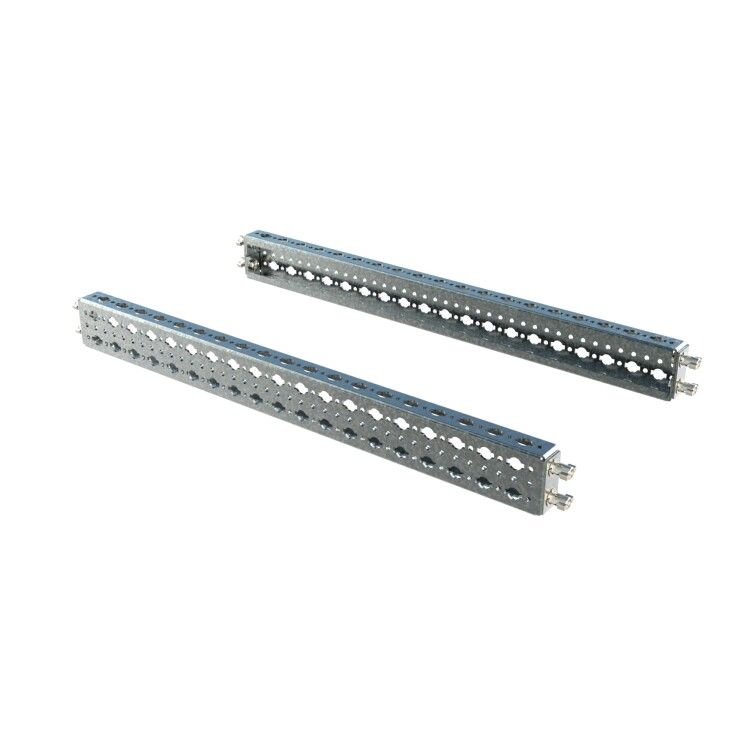

Рейка поперечная усиленная для шкафов CQE N Ш=800 мм, комплект 2 шт. (CQE, DKC) - это элемент жесткой конструкции для установки тяжелого оборудования внутри шкафов серии CQE N. Комплект из двух реек обеспечивает надежную опору для шинных трасс, силовых модулей и других массивных устройств, распределяя нагрузку по всей глубине шкафа.

Назначение и область применения

Рейки используются для создания прочной поперечной основы внутри шкафов управления, где требуется удерживать оборудование большого веса. Применяются там, где обычные крепления недостаточно жесткие: на тяжелые шины, преобразователи частоты, контакторы, автотрансформаторы, аккумуляторные батареи. Особенно актуальны в промышленных системах автоматизации, энергетике и на производстве.

Технические характеристики

• Ширина каждой рейки: 800 мм
• Количество в комплекте: 2 штуки
• Материал: сталь с покрытием против коррозии
• Тип крепления: монтируется между вертикальными рейками шкафа CQE N
• Совместима со шкафами серии CQE N
• Не имеет встроенных кабельных каналов или креплений для DIN-рейки

Совместимость и монтаж

Рейки устанавливаются перпендикулярно вертикальным направляющим шкафа CQE N. Для монтажа необходимо совместить отверстия на рейках с отверстиями на боковых стойках шкафа. Крепление выполняется болтами M6 (не входят в комплект). Установка возможна только в шкафах шириной 800 мм. Нельзя использовать с другими сериями шкафов (например, CQE L или CQE S), так как шаг крепления и геометрия отличаются.

Преимущества

• Усиленная конструкция выдерживает значительные механические нагрузки
• Обеспечивает равномерное распределение веса оборудования, снижает риск деформации стенок шкафа
• Изготовлена из стали с антикоррозийным покрытием - долговечна в условиях повышенной влажности и запыленности
• Комплект из двух реек позволяет организовать двойную точку крепления - повышает устойчивость тяжелых узлов

Ограничения применения

• Подходит исключительно для шкафов CQE N шириной 800 мм - несовместима с другими размерами и сериями
• Не является несущей конструкцией для подвесного оборудования - требует фиксации на вертикальные рейки шкафа
• Не защищена от внешних воздействий (пыль, влага) - должна использоваться только внутри закрытого шкафа
• Не содержит крепежа - болты и гайки M6 необходимо приобрести отдельно

Примеры использования

• Фиксация медных шин большой площади сечения в распределительном щите цеха
• Установка трехфазного преобразователя частоты мощностью более 15 кВт
• Крепление аккумуляторной батареи 48 В/200 А·ч в резервном источнике питания
• Монтаж крупногабаритных тепловых реле и автоматических выключателей в шкафах управления насосными станциями

Практические советы

• Перед монтажом проверьте, что вертикальные рейки шкафа CQE N имеют одинаковый шаг крепления - иначе рейки не будут плотно прилегать
• Используйте болты M6 с гроверами и плоскими шайбами - это предотвратит самопроизвольное ослабление креплений при вибрации
• Не рекомендуется крепить на эти рейки оборудование массой свыше 100 кг на одну рейку - превышение нагрузки может вызвать прогиб
• При сборке шкафа устанавливайте поперечные рейки до монтажа тяжелых элементов - так проще добиться точного выравнивания
• Эта модель - часть серии RAM power; если нужна аналогичная рейка для другой ширины шкафа - выбирайте другие артикулы из этой же серии
