Рейка кабельная для цоколя по ширине Ш = 800 мм | R5NFFP800 DKC ДКС

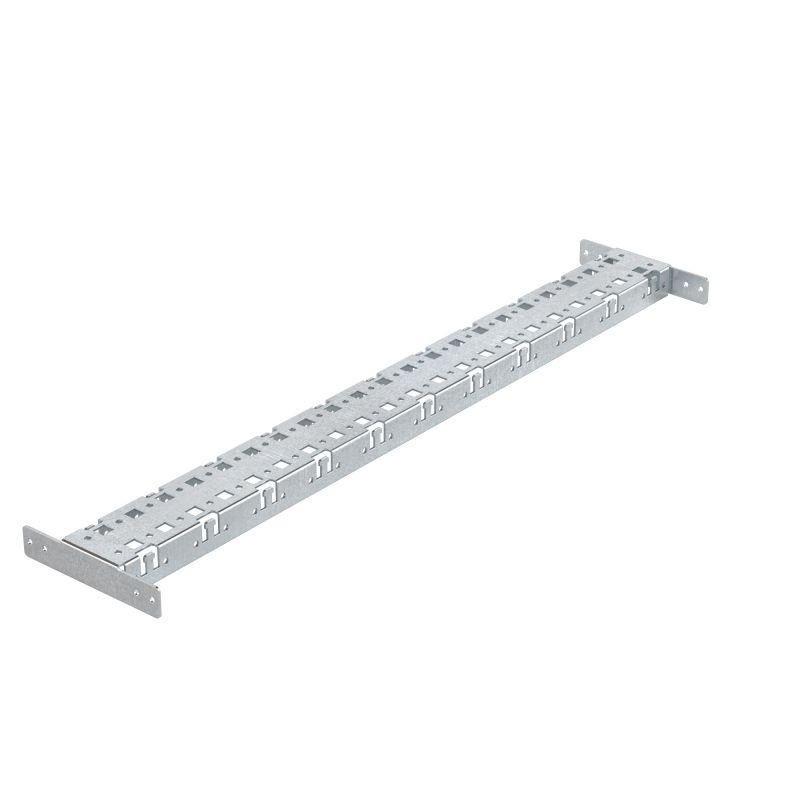

Рейка кабельная для цоколя шириной 800 мм DKC (арт. R5NFFP800) - элемент крепления кабелей и оборудования внутри корпусов серии CQE и CQE N. Изготовлена из оцинкованной стали с перфорацией, позволяет быстро фиксировать провода хомутами и устанавливается параллельно фронтальной панели цоколя.

Назначение и область применения

Рейка кабельная для цоколя шириной 800 мм DKC используется для организации и фиксации кабелей внутри силовых и автоматизированных корпусов. Применяется в системах управления, промышленном оборудовании, щитах автоматики и распределительных устройствах, где требуется компактный и надёжный способ маршрутизации проводов. Подходит для сборки в корпусах CQE и CQE N, особенно там, где важно сохранить доступ к задней части шкафа и минимизировать запутанность кабелей.

Технические характеристики

• Ширина: 800 мм
• Материал: оцинкованная сталь
• Перфорация: шаг 25 мм
• Форма: прямая, планочная
• Установка: параллельно фронтальной панели цоколя

Совместимость и монтаж

Рейка кабельная для цоколя шириной 800 мм DKC совместима с рядом элементов корпусов серии CQE:

• Монтируется на боковые панели цоколя R5NFP
• Крепится к основным рейкам R5NSBP и R5NCSBP
• Позволяет использовать промежуточную рейку R5NSFP для установки на неполную ширину шкафа

Для монтажа используются стандартные саморезы или болтовые соединения, соответствующие отверстиям с шагом 25 мм. Перфорация обеспечивает гибкость расположения хомутов - можно фиксировать кабели в любом месте без сверления.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - устойчивость к коррозии и деформации
• Стандартизованный шаг перфорации 25 мм - совместимость с большинством промышленных кабельных хомутов
• Гибкость установки - возможность монтажа на различные типы рам и панелей
• Экономия времени при сборке - не требует дополнительных крепёжных решений

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP и не рассчитана на воздействие осадков или прямых солнечных лучей
• Подходит только для корпусов серии CQE / CQE N; несовместима с другими сериями без адаптеров
• Максимальная нагрузка на кабели ограничена прочностью материала - не рекомендуется крепление тяжёлых жестких трасс или многожильных кабелей с массой более 5–7 кг/м

Примеры использования

• Крепление сигнальных и управляющих кабелей в АСУ ТП на заводе
• Организация проводки в частях приводных систем с корпусами CQE N
• Интеграция в панели управления насосными станциями, конвейерами, печами

Практические советы

• При монтаже на неполную ширину шкафа обязательно используйте промежуточную рейку R5NSFP - иначе возможен перекос и снижение жёсткости конструкции
• Выбирайте хомуты с внутренним диаметром, соответствующим внешнему диаметру кабеля + 1–2 мм - так крепление будет плотным, но не повредит изоляцию
• Проверьте соответствие длины рейки ширине вашего корпуса - 800 мм подходит для стандартных моделей, но для нестандартных шкафов потребуется комбинированная установка
• При работе с толстыми кабелями (например, силовыми) распределяйте нагрузку равномерно - не сосредотачивайте все кабели в одном участке перфорации
