Комплект реек горизонт. для шкафа CQE 800мм (10шт) DKC R5TPE80 ДКС R5RTPE80

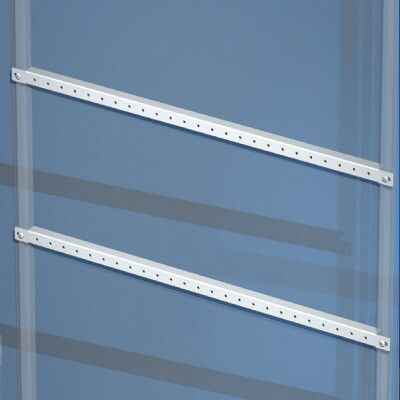

Рейка горизонтальная дверная для шкафов ширина 800 мм, 10 штук в упаковке - это элемент крепления для установки аппаратуры на внутреннюю поверхность дверей шкафов серии RAM block от DKC. Артикулы r5rtpe80 и r5tpe80 предназначены для комплектации шкафов автоматизации, где требуется надежное фиксирование устройств на движущихся поверхностях.

Назначение и область применения

Рейка используется для монтажа электрооборудования - реле, контакторов, терморегуляторов, модулей ввода-вывода - на дверях шкафов контроля и управления. Применяется в промышленных системах автоматизации, энергетике, машиностроении. Особенно актуальна там, где необходимо освободить основную площадь шкафа, сохранив доступ к управлению и диагностике через дверь.

Технические характеристики

• Установочная ширина: 800 мм - соответствует габаритам шкафов серий RAM block;
• Материал: оцинкованная сталь толщиной 2 мм - повышает жесткость и защищает от коррозии;
• Цвет: 7035 (серый матовый) - совпадает со стандартным цветовым решением корпусов DKC;
• Соответствие нормативам: ГОСТ 31195.2-2012 - гарантирует механическую прочность и совместимость с другими элементами системы;
• Количество в упаковке: 10 штук - оптимально для комплектации нескольких шкафов.

Совместимость и монтаж

Рейка горизонтальная дверная для шкафов ширина 800 мм совместима исключительно с дверями шкафов серии RAM block от DKC. Крепление осуществляется самонарезными винтами M4, которые входят в комплект шкафа. Устанавливается параллельно верхнему и нижнему краям двери, выравниваясь по меткам на раме. Для точного расположения рекомендуется использовать уровень. Максимальная нагрузка на одну рейку - до 15 кг распределённой массы оборудования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 31195.2-2012, который регламентирует безопасность и механическую устойчивость монтажных элементов в силовых щитах. Цинкование покрытия обеспечивает антикоррозийную стойкость в условиях повышенной влажности и температурных перепадов, что важно для промышленных помещений.

Преимущества

• Высокая жесткость благодаря толщине материала 2 мм - минимизирует деформацию при вибрациях;
• Оцинкованная сталь - долговечность даже в агрессивных средах;
• Форма профиля стандартизирована - легко сочетается с DIN-рейками и кронштейнами других типов;
• Удобство комплектации - 10 штук в упаковке снижают затраты на закупку и хранение.

Ограничения применения

Не применяется вне шкафов серии RAM block - форма крепления и шаг отверстий уникальны. Недопустимо использование в качестве несущего элемента для тяжелых механизмов (более 15 кг на рейку). Не предназначен для открытых участков или условий постоянного прямого попадания воды - хотя цинк защищает от влаги, IP-классификация не предусмотрена.

Примеры использования

• Шкаф управления насосной станцией - на двери установлены кнопки старта/останова, индикационные лампы, частотники;
• Щит релейной защиты в цеху - на рейке смонтированы тепловые реле, сигнализаторы аварий;
• Автоматизированный пункт контроля технологического процесса - дверь содержит HMI-панель, контроллеры, коммуникационные модули.

Практические советы

• Перед монтажом проверьте соответствие ширины двери - 800 мм; отклонение более +-2 мм требует доработки креплений;
• При использовании вибрирующего оборудования дополнительно используйте антивибрационные прокладки под крепёж;
• Не забывайте оставлять зазор 10–15 мм между крайним оборудованием и бортами двери - для удобства обслуживания;
• Запасные рейки можно заказывать по артикулам r5rtpe80 и r5tpe80 - они взаимозаменяемы.
