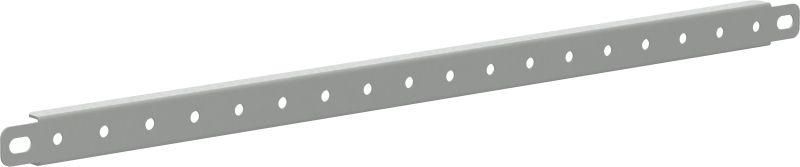

Рейка дверная горизонтальная 800 FORMAT IEK FO-00-RDH-080

Рейка дверная горизонтальная 800 мм от IEK (ИЭК), артикул fo-00-rdh-080, предназначена для крепления оборудования и прокладки кабелей на дверях шкафов. Эта рейка из стали с перфорацией обеспечивает надёжную фиксацию и гибкую организацию проводки в условиях промышленной автоматизации.

Назначение и область применения

Рейка дверная горизонтальная 800 мм используется для монтажа аппаратуры - например, реле, контакторов, терморегуляторов, модулей ввода-вывода - на дверцах распределительных щитов, шкафов управления и автоматических систем. Также она служит для упорядоченной прокладки кабелей, выходящих от установленного оборудования. Подходит для установки внутри помещений, где требуется компактное и доступное расположение элементов управления.

Технические характеристики

• Длина: 800 мм
• Материал: сталь - прочный, устойчивый к механическим нагрузкам
• Тип исполнения: планка с перфорацией
• Шаг перфорации: 25 мм - позволяет точно фиксировать крепёж в любом месте
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Цвет: не окрашена - поверхность готова к покраске или гальванизации при необходимости

Совместимость и монтаж

Рейка совместима со стандартными саморезами, болтами и крепёжными элементами с диаметром до 4 мм, соответствующими отверстиям с шагом 25 мм. Для монтажа на металлическую дверь шкафа используются заклёпки, винты или сварка. На деревянные или пластиковые двери рекомендуется применять анкерные или винтовые крепления с предварительным рассверливанием. Установка возможна как на внутреннюю, так и на внешнюю сторону двери. Крепление осуществляется вдоль всей длины рейки - её жесткости достаточно для выдерживания веса типового оборудования до 10 кг равномерно распределённой нагрузки.

Преимущества

• Перфорация с шагом 25 мм даёт свободу в выборе мест крепления - можно легко изменить схему сборки без замены рейки
• Высокая механическая прочность стали гарантирует долговечность даже при частых открываниях двери
• Универсальный формат позволяет использовать одну и ту же рейку в различных типах шкафов - от маленьких пультов до крупных АСУ ТП
• Не требует специальных инструментов для монтажа - работает с обычным набором слесарных инструментов

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги, ультрафиолета и коррозии
• Не подходит для крепления тяжёлого оборудования (более 10–12 кг на участок 200 мм) без дополнительной усиленной фиксации
• Не имеет электроизоляционных свойств - при работе с высоким напряжением необходимо соблюдать требования по изоляции и заземлению
• Не рекомендуется для использования в средах с агрессивными химическими веществами - материал не защищён антикоррозийным покрытием

Примеры использования

• Крепление реле времени и термостатов на двери шкафа управления кондиционером
• Фиксация модулей PLC и коммуникационных интерфейсов в промышленном контроллере
• Размещение кнопочных постов и сигнальных ламп на двери станка
• Прокладка кабелей от датчиков температуры к клеммникам в распределительном щите

Практические советы

• При выборе места монтажа учтите, что отверстия с шагом 25 мм позволяют точно align оборудование - используйте шаблон или линейку для разметки
• Для защиты от коррозии в помещениях с повышенной влажностью рекомендуется покрыть рейку цинком или краской, устойчивой к влаге
• Если планируете часто менять оборудование - выбирайте крепления с быстроразъёмными элементами (например, DIN-рейка переходники или кронштейны с фиксаторами)
• Артикул fo-00-rdh-080 совпадает с серией FORMAT от IEK - значит, он сочетается с другими элементами этой линейки, включая крепёж и аксессуары
• Не забудьте проверить посадочные размеры двери - длина 800 мм должна полностью поместиться между рамами без перекоса
