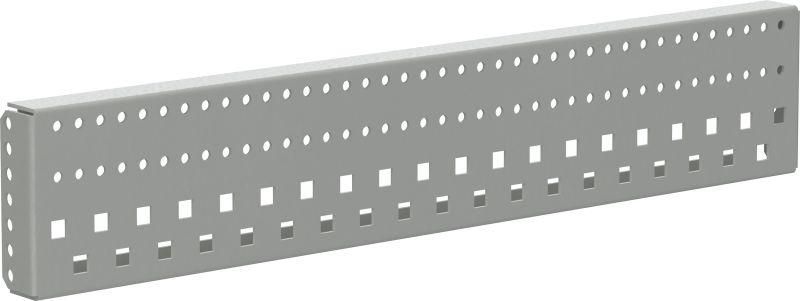

Рейка боковая усиленная 800 (2шт/компл) FORMAT - FO-00-RSB-080 IEK

Рейка боковая усиленная 800 (комплект 2 шт) от IEK - металлическая направляющая для надёжного крепления воздушных автоматических выключателей в распределительных щитах. Комплект из двух реек обеспечивает устойчивую установку оборудования с повышенной механической нагрузкой. Артикул fo-00-rsb-080 относится к серии FORMAT.

Назначение и область применения

Рейка боковая усиленная 800 предназначена для фиксации воздушных автоматических выключателей в силовых щитах. Благодаря увеличенной нагрузочной способности подходит для тяжёлых аппаратов, таких как автоматы класса 63 А и выше. Применяется в промышленных распределительных устройствах, на производствах, в энергообъектах и объектах ЖКХ, где требуется прочная и долговечная система крепления.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях высокой влажности и агрессивной среды;
• Толщина стенки: 2 мм - повышает жёсткость и устойчивость к деформациям под весом крупных автоматов;
• Форма просечки: квадратные отверстия и продольный паз - обеспечивают гибкую регулировку положения крепёжных элементов;
• Длина рейки: 800 мм - соответствует стандартным размерам щитов и позволяет размещать несколько автоматов в ряд;
• Срок службы: до 15 лет - рассчитана на длительную эксплуатацию без потери функциональности;
• Комплект: две рейки - для установки с обеих сторон аппарата, обеспечивая равномерную нагрузку.

Совместимость и монтаж

Рейка совместима со всеми популярными моделями воздушных автоматов, имеющими стандартные крепёжные отверстия под DIN-рейку или боковое крепление. Монтируется на боковые стенки щита с помощью саморезов или заклёпок. Квадратные отверстия позволяют использовать болты M4–M6, которые легко фиксируются в любом месте профиля. Продольный паз даёт возможность перемещать крепёж вдоль всей длины - удобно при сборке щитов с нестандартным расположением аппаратов.

Преимущества

• Усиленная конструкция - выдерживает больший вес, чем обычные рейки, снижает риск провисания при установке нескольких мощных автоматов;
• Оцинкованная поверхность - предотвращает ржавчину даже в сырых помещениях без дополнительной защиты;
• Гибкий крепёж - можно менять положение автоматов после монтажа без замены рейки;
• Комплект из двух реек - обеспечивает симметричную и безопасную фиксацию, исключает перекосы при работе оборудования.

Ограничения применения

Не предназначен для крепления малогабаритных устройств (например, УЗО, дифавтоматов или реле), так как имеет слишком большую жёсткость и шаг отверстий. Не используется как основная DIN-рейка - служит лишь дополнительной опорой. Не рекомендуется применять в условиях постоянного воздействия открытого пламени или химически активных паров без внешней защиты.

Примеры использования

• Установка автоматов IEK A9, Schneider Multi9, Hager DPN в промышленном щите с несколькими полюсами;
• Фиксация автоматов на 63 А и выше в распределительных пунктах заводских линий;
• Монтаж в щитах с ограниченным пространством, где необходимо дополнительно укрепить массивное оборудование;
• Обновление старых щитов - замена слабых пластиковых креплений на металлические рейки для повышения безопасности.

Практические советы

• Перед монтажом проверьте посадочные отверстия автомата - они должны точно совпадать с квадратными просечками на рейке;
• Используйте болты с гроверами или контргайками, чтобы избежать самоотвинчивания при вибрациях;
• При установке в щитах с частыми температурными колебаниями - контролируйте затяжку креплений через год после начала эксплуатации;
• Артикул fo-00-rsb-080 - всегда заказывайте комплект из двух реек; одна рейка не обеспечит достаточной устойчивости;
• Если нужна более длинная рейка - используйте два комплекта с наложением, но не забудьте про выравнивание осей креплений.
