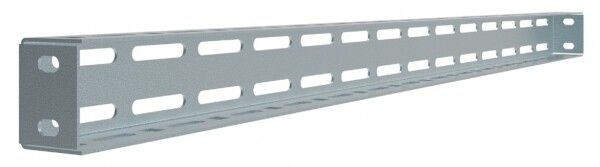

Поперечная рейка специальная FORT для крепления к вертикальным рейкам корпуса шириной 800 (4шт.) EKF PROxima | FPR8V

Рейка поперечная специальная FORT для крепления к вертикальным рейкам для корпуса шириной 800 мм (4 шт.) - это комплект из четырёх металлических планок, предназначенных для надёжного крепления оборудования внутри шкафов серии FORT от EKF. Эти рейки обеспечивают устойчивую фиксацию монтажных плат и других устройств на вертикальных направляющих, особенно в условиях промышленной среды.

Назначение и область применения

Рейка поперечная специальная FORT используется для установки монтажных плат, модулей автоматики, контакторов, реле и другого оборудования внутрь шкафов серии FORT. Подходит для корпусов шириной 800 мм, где требуется жёсткая и точная фиксация элементов на вертикальных рейках. Применяется в системах автоматизации, распределительных устройствах и силовых НКУ с током до 4000 А.

Технические характеристики

• Тип изделия: плата монтажная
• Материал: сталь оцинкованная
• Толщина материала: 1,5 мм
• Форма просечки: квадратное отверстие и продольный паз
• Исполнение: специальный профиль, адаптированный под шкафы FORT
• Покрытие: оцинкованное (защита от коррозии)
• Количество в комплекте: 4 штуки
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Рейка поперечная специальная FORT совместима исключительно со шкафами серии FORT от EKF. Устанавливается перпендикулярно вертикальным монтажным рейкам шкафа. Крепление осуществляется через квадратные отверстия и продольные пазы - позволяет регулировать положение по длине и фиксировать оборудование болтами M4–M6. Для монтажа необходимы стандартные крепёжные элементы (болты, гайки, шайбы), которые не входят в комплект.

Безопасность и стандарты

Рейка изготовлена из оцинкованной стали и соответствует требованиям прочности и долговечности, предъявляемым к шкафам серии FORT. Шкафы этой серии имеют сертификат сейсмостойкости 8 баллов по шкале MSK, что обеспечивает сохранность оборудования при механических воздействиях. Покрытие защищает от коррозии в помещениях с повышенной влажностью.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм - минимизирует деформацию под нагрузкой
• Оцинкованное покрытие повышает срок службы в агрессивных средах
• Специальный профиль гарантирует плотную посадку на вертикальные рейки шкафа FORT
• Квадратные отверстия и пазы позволяют легко перемещать и фиксировать оборудование без сверления
• Комплект из 4 штук рассчитан на полную комплектацию одного шкафа шириной 800 мм

Ограничения применения

Рейка поперечная специальная FORT несовместима с другими сериями шкафов (например, PROxima, EKF Standard). Не применяется вне шкафов серии FORT. Не рекомендуется использовать в условиях постоянного погружения в воду или агрессивных химических средах - хотя оцинкование защищает от влаги, оно не заменяет герметичную изоляцию. Максимальная нагрузка на одну рейку - не более 20 кг равномерно распределённой массы.

Примеры использования

• Крепление плат управления PLC в промышленном шкафе на конвейере
• Установка тепловых реле и контакторов в НКУ с током до 4000 А
• Фиксация модулей ввода/вывода в системах автоматизации цеха
• Монтаж датчиков и коммутационных устройств в шкафах с IP31/IP54

Практические советы

• Перед монтажом проверьте, чтобы вертикальные рейки шкафа были правильно установлены - отклонение более 2° снижает устойчивость поперечных реек
• Не используйте саморезы длиннее 10 мм - они могут задеть проводку внутри шкафа
• При необходимости увеличить несущую способность - усильте крепление двумя болтами на каждое отверстие
• При заказе учтите: одна рейка рассчитана на один уровень крепления; для многоуровневой установки требуются дополнительные комплекты
• Артикул fpr8v - единственный подходящий вариант для шкафов FORT шириной 800 мм; другие артикулы не подойдут даже при внешнем сходстве
