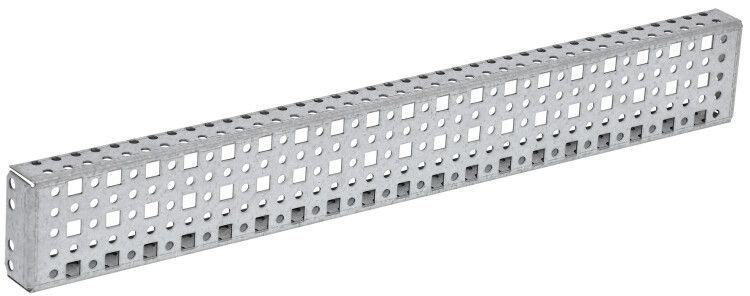

Рейка монтажная тип В 800 FORMAT, сталь 1.5 мм IEK YKM40D-FO-VRB-080

Рейка монтажная тип В 800 FORMAT от IEK (ИЭК), артикул ykm40d-fo-vrb-080, предназначена для сборки жестких каркасов внутри распределительных устройств и крепления панелей, автоматических выключателей и других компонентов. Эта рейка из оцинкованной стали обеспечивает долговечную фиксацию даже в условиях повышенной влажности.

Назначение и область применения

Рейка монтажная тип В 800 FORMAT используется для создания внутренних несущих конструкций в шкафах управления, щитах автоматики и распределительных устройствах. Подходит для монтажа модульного оборудования: автоматических выключателей, контакторов, реле, трансформаторов и других элементов, которые крепятся на DIN-рейках или через специальные кронштейны. Применяется в промышленности, энергетике, на транспорте и в системах автоматизации.

Технические характеристики

• Тип изделия: Рейка монтажная
• Материал: Сталь с оцинкованным покрытием
• Толщина стенки: 1,5 мм
• Форма крепёжных отверстий: Квадратные отверстия с продольным пазом
• Длина: 800 мм
• Тип профиля: Специальный - обеспечивает надёжное зацепление крепёжных элементов
• Срок службы: До 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Рейка монтажная тип В 800 FORMAT совместима с крепёжными элементами, предназначенными для формата V (например, болты с гайками-бабочками или зажимами типа “V-clamp”). Отличается от рейки типа А тем, что имеет квадратные отверстия вместо круглых - это позволяет использовать более широкий спектр крепёжных решений, включая самонарезающие винты и фиксаторы с прямоугольным хвостовиком. Монтаж осуществляется путём закрепления рейки к корпусу шкафа с помощью саморезов или сварки. Установка выполняется горизонтально или вертикально в зависимости от компоновки оборудования.

Безопасность и стандарты

Рейка соответствует требованиям к механической прочности и устойчивости к коррозии, характерным для промышленного электрооборудования. Оцинкованное покрытие защищает от ржавчины, что повышает безопасность при работе в помещениях с высокой влажностью. Соответствие стандартам IEC 61439 и ГОСТ Р 50030.2 не указано производителем, однако конструкция выполнена в соответствии с практиками, применяемыми в сериях IEK FORMAT.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм и специальному профилю
• Устойчивость к коррозии - оцинкованная поверхность предотвращает окисление
• Гибкая система крепления: квадратные отверстия позволяют фиксировать оборудование в любом месте по длине рейки
• Совместимость с большинством аксессуаров серии FORMAT от IEK
• Долгий срок службы - до 15 лет без потери функциональности

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP
• Не рекомендуется для нагрузок выше 15–20 кг на метр без дополнительной опоры
• Не подходит для крепления через обычные DIN-рейки; требует специальных крепёжных элементов
• Запрещено использование с крепежом, рассчитанным исключительно на круглые отверстия (тип А)

Примеры использования

• Монтаж автоматических выключателей и контакторов в силовых шкафах на заводах
• Сборка контрольных панелей для систем вентиляции и кондиционирования
• Установка реле времени и терморегуляторов в распределительных щитах объектов ЖКХ
• Формирование каркаса для коммуникационных модулей в серверных шкафах

Практические советы

• Перед монтажом проверьте, чтобы отверстия в рейке совпадали с местами крепления шкафа - используйте шаблон или разметку
• Для равномерного распределения нагрузки крепите рейку минимум в трёх точках: по краям и в центре
• При использовании винтов с головкой под плоскую отвёртку выбирайте длину не более 12 мм - длиннее могут задеть внутренние компоненты
• Если требуется перенести оборудование, не вырывайте старые отверстия - просто переместите крепёж на соседнюю пару отверстий
• Рейка монтажная тип В 800 FORMAT от IEK хорошо сочетается с другими элементами серии FORMAT - используйте однотипные решения для унификации сборки
