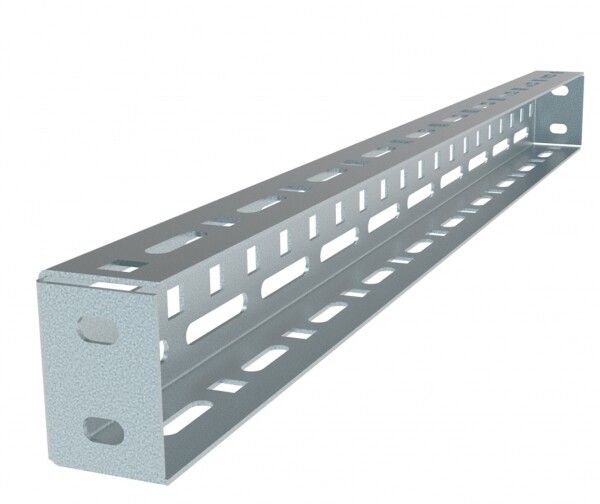

Широкая боковая рейка FORT для корпуса глубиной 800 (4шт.) EKF PROxima | FBR8S

Широкая боковая рейка FORT для корпуса глубиной 800 (4 шт.) - это монтажная плата из оцинкованной стали, предназначенная для установки внутри корпусов серии FORT от EKF. Она обеспечивает надёжную фиксацию оборудования в шкафах глубиной 800 мм, особенно там, где требуется компактное распределение устройств по боковым стенкам. Артикул fbr8s входит в линейку аксессуаров PROxima, совместимых с промышленными шкафами FORT.

Назначение и область применения

Широкая боковая рейка FORT для корпуса глубиной 800 (4 шт.) используется для крепления аппаратуры на внутренних боковых стенках шкафов серии FORT. Подходит для установки модулей автоматики, реле, контакторов, преобразователей частоты и других устройств, которые требуют монтажа не на DIN-рейку, а прямо на вертикальную поверхность. Четыре рейки в комплекте позволяют оборудовать обе стороны шкафа, увеличивая полезную площадь для размещения компонентов. Применяется в промышленных системах автоматизации, НКУ, щитах управления с токами до 4000 А.

Технические характеристики

• Тип изделия: монтажная плата
• Материал: сталь оцинкованная
• Толщина материала: 1,5 мм
• Покрытие: оцинкованное (защита от коррозии)
• Исполнение: специальный профиль с усиленной жёсткостью
• Форма просечки: квадратные отверстия и продольный паз - для гибкой фиксации крепёжа
• Гарантийный срок: 60 месяцев
• Размеры: рассчитана на корпуса глубиной 800 мм

Совместимость и монтаж

Широкая боковая рейка FORT для корпуса глубиной 800 (4 шт.) совместима исключительно со шкафами серии FORT от EKF. Устанавливается на боковые стенки корпуса с помощью самонарезающих винтов через предварительно выполненные квадратные отверстия. Продольный паз позволяет регулировать положение крепёжных элементов вдоль всей длины рейки - удобно при изменении компоновки. Для монтажа используются болты M4–M6 с головкой под крестовую отвёртку. Не рекомендуется использовать с другими сериями шкафов - профиль и шаг отверстий уникальны для FORT.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к промышленным шкафам серии FORT, имеющим сертификат соответствия на сейсмостойкость 8 баллов по шкале MSK. Материал и покрытие обеспечивают устойчивость к воздействию влаги и химически активных сред, что важно для работы в условиях производства. Соответствует нормам безопасности для электроустановок напряжением до 1000 В.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и усиленному профилю
• Оцинкованное покрытие защищает от ржавчины даже в сырых помещениях
• Квадратные отверстия и паз дают свободу расположения креплений - можно менять схему монтажа без сверления
• Четыре рейки в наборе - экономят время при сборке шкафа
• Совместимость с сертифицированными шкафами FORT гарантирует соответствие всем требованиям промышленного стандарта

Ограничения применения

Не применяется вне шкафов серии FORT - несовместима с корпусами других производителей из-за отличий в форме крепёжных отверстий и габаритах. Не предназначена для нагрузок выше допустимых весов установленного оборудования - максимальная нагрузка зависит от количества точек крепления и типа крепёжа. Не следует использовать в условиях постоянного погружения в жидкости - хотя материал оцинкован, IP-класс защиты определяется целым шкафом, а не отдельной рейкой.

Примеры использования

• Крепление частотных преобразователей на боковой стенке шкафа управления насосной станцией
• Установка реле времени и терморегуляторов в щите автоматики на пищевом производстве
• Размещение модулей ввода/вывода PLC рядом с контактными группами в шкафе НКУ
• Монтаж датчиков температуры и давления в шкафах с IP54 в зонах с повышенной запылённостью

Практические советы

• Перед монтажом проверьте, чтобы боковые стенки шкафа были выровнены - перекос может затруднить установку рейки
• Используйте крепёж с пластиковыми или резиновыми шайбами, если оборудование чувствительно к вибрациям
• При необходимости удлинения крепёжных отверстий используйте только файл - не сверлите новые отверстия, это нарушает целостность оцинковки
• Для шкафов с двумя боковыми рейками (по одной с каждой стороны) учтите, что суммарная масса смонтированного оборудования не должна превышать 30 кг на одну сторону
• Артикул fbr8s всегда заказывается комплектом из четырёх единиц - одна рейка не будет работать эффективно без пары противоположной
