Рейка боковая для шкафов CQE глубиной 800 мм, 1 упаковка - 4 шт. | R5NTLE800 DKC ДКС

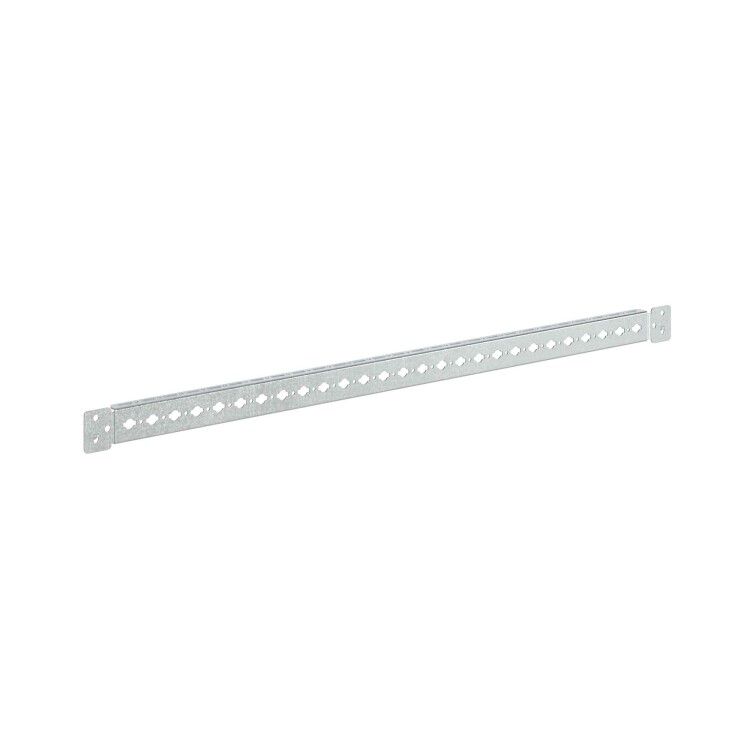

Рейка боковая для шкафов CQE глубиной 800 мм - элемент крепления для внутренней сборки шкафов DKC серии RAM block. Установленная вдоль стенки шкафа, рейка позволяет фиксировать оборудование с помощью закладных гаек, обеспечивая прочное и компактное расположение компонентов. Артикул r5ntle800 рассчитана на использование в системах с глубиной 800 мм.

Назначение и область применения

Рейка боковая для шкафов CQE глубиной 800 мм используется для крепления электротехнического оборудования внутри шкафов DKC CQE и CQE N. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств, требующих жесткого крепления на вертикальной поверхности. Применяется в промышленных щитах, пультах управления, распределительных устройствах.

Технические характеристики

• Высота: 800 мм
• Ширина: 800 мм (по длине монтажной плоскости)
• Материал: сталь, оцинкованная
• Толщина материала: 1,5 мм
• Перфорация: шаг 25 мм
• Количество монтажных плоскостей: одна
• Количество в упаковке: 4 штуки
• Исполнение: системное (совместимо с конструкцией шкафов CQE)
• Способ крепления к шкафу: защелкивание

Совместимость и монтаж

Рейка боковая для шкафов CQE глубиной 800 мм монтируется защелкиванием на боковые стенки шкафов серий CQE и CQE N. Для фиксации оборудования требуется использовать закладные гайки R5NCNM6 - они вставляются в перфорацию с шагом 25 мм и обеспечивают надежное резьбовое соединение. Монтаж не требует сверления или дополнительного крепежа. Рейка устанавливается параллельно дну шкафа, вдоль всей его глубины.

Преимущества

• Устойчивость к коррозии благодаря цинковому покрытию
• Готовая перфорация ускоряет установку оборудования
• Защелкивающийся крепеж исключает необходимость болтовых соединений с корпусом
• Одинаковый шаг перфорации (25 мм) совместим с большинством стандартных крепежных элементов
• Четыре единицы в упаковке позволяют оснастить сразу несколько шкафов

Ограничения применения

• Подходит только для шкафов CQE и CQE N - не совместима с другими сериями DKC или сторонними корпусами
• Не предназначена для горизонтального монтажа - работает только как боковая рейка
• Требует обязательного использования закладных гаек R5NCNM6; другие типы крепежа не гарантируют надежность
• Не рекомендуется для нагрузок выше 15–20 кг на один крепежный элемент

Примеры использования

• Фиксация автоматических выключателей в распределительном шкафу на заводе
• Установка PLC-модулей и реле в пульте управления конвейером
• Крепление преобразователей частоты в шкафу насосной станции
• Размещение терморегуляторов и блоков питания в контроллерных щитах

Практические советы

• Проверьте перед монтажом, что глубина вашего шкафа точно соответствует 800 мм - отклонение даже на 10 мм может помешать защелкиванию
• Используйте только гайки R5NCNM6: другие модели могут не войти в отверстия или не обеспечить достаточную силу затяжки
• При необходимости разметки положения оборудования - используйте перфорацию как ориентир: каждые 25 мм - одно место крепления
• При сборке нескольких шкафов - храните упаковку с четырьмя рейками как запас: замена поврежденной рейки возможна без заказа новых деталей
• Не применяйте в условиях постоянного воздействия открытой воды или агрессивных химикатов - оцинковка защищает от влаги, но не от кислот и солей
