Рейка для шкафов: выбор по типу, размеру и нагрузке
Рейка для шкафов
Монтажные рейки используются внутри электрощитов и шкафов управления для крепления оборудования, шинных трасс и разделительных панелей. Устанавливаются по глубине, ширине или высоте корпуса.
Как выбрать
Основные параметры, влияющие на совместимость и эксплуатационные качества:
- Тип установки: боковые, поперечные, вертикальные - определяют ориентацию и место монтажа. Например, поперечные рейки крепятся между боковыми стенками, а вертикальные - по высоте шкафа.
- Габариты (ширина/глубина): должен соответствовать внутренним размерам шкафа. Несоответствие делает установку невозможной.
- Количество монтажных плоскостей: одна - базовое крепление; три - возможность гибкой компоновки с обеих сторон и центральной части рейки.
- Прочность материала: обычные рейки из стали 1,5 мм подходят для легкого оборудования; усиленные (до 3 мм) - для тяжелых шин и устройств массой более 50 кг.
- Способ крепления: защелкивание быстрее, но менее надежно при вибрации; винтовое крепление требует больше времени, но даёт повышенную жесткость.
Выбор по характеристикам
Боковые рейки (монтаж по глубине шкафа)

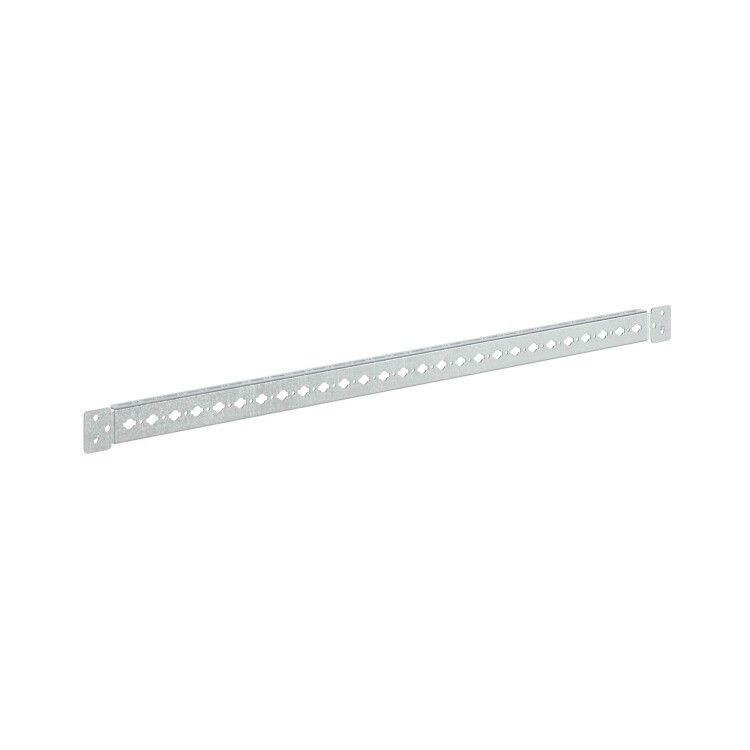

Устанавливаются вдоль боковых стенок шкафа, служат для крепления оборудования и формируют каркас для дополнительных конструкций. Большинство моделей выполнено из оцинкованной стали 1,5 мм с перфорацией 25 мм. Подходят для шкафов CQE/CQE N строго по указанным габаритам глубины. Комплекты поставляются по 2-4 штуки, часто уже с крепежом. Отличаются по высоте и наличию множественных точек крепления.
![]() | [2] Рейка боковая для шкафов CQE глубиной 600 мм, 1 упаковка - 4 шт. | R5NTLE600 DKC ДКС | 11 уп. | 3 377,35 ₽ | уп. | от 1 дня |
![]() | [8] Рейка боковая для шкафов CQE глубиной 800 мм, 1 упаковка - 4 шт. | R5NTLE800 DKC ДКС | 2 уп. | 3 652,49 ₽ | уп. | от 1 дня |
![]() | [6] Рейка боковая для шкафов CQE N Г=600 мм, комплект 2 шт | R5NPD600 DKC ДКС | 34 уп. 2 шт. | 2 581,84 ₽ | уп. 2 шт. | от 7 дней |
Поперечные рейки (крепление по ширине)
Монтируются между двумя боковыми рейками, образуя жесткие рамы для установки тяжелого оборудования или шинных трасс. Ширина должна точно соответствовать внутреннему размеру шкафа. Могут иметь одну или три монтажные плоскости. Особенно важны при сборке многомодульных систем. Наличие усиленного профиля повышает несущую способность.
![]() | [16] Рейка поперечная широкая для шкафов CQE Ш=800мм (уп.4шт) DKC R5NPDF800 ДКС | 2 уп. | 8 978,62 ₽ | уп. | от 1 дня |
![]() | [18] Рейка поперечная широкая для шкафов CQE Ш=600мм (уп.4 шт) DKC R5NPDF600 ДКС | 32 шт. | 1 930,62 ₽ | шт. | от 1 дня |
![]() | [20] Рейка поперечная широкая для шкафов CQE Ш=1200мм (уп.4шт) DKC R5NPDF1200 ДКС | 1 уп. 4 шт. | 12 784,92 ₽ | уп. 4 шт. | от 7 дней |
Усиленные рейки для тяжелого оборудования
Изготовлены из стали толщиной до 3 мм, рассчитаны на нагрузку до 100 кг на пару. Применяются там, где стандартные рейки могут деформироваться - например, при монтаже мощных рубильников, шинных ответвлений большой протяженности. Крепление - винтовое, с возможностью регулировки по высоте без демонтажа соседнего оборудования. Совместимы с теми же сериями шкафов, но требуют проверки ширины.
![]() | [27] Рейка усиленная для тяжелого оборудования шкафов CQE Ш=800мм (уп.2шт) DKC R5NTTE800 ДКС | 1 уп. | 4 372,91 ₽ | уп. | от 1 дня |
![]() | [23] Рейка поперечная усиленная для шкафов CQE N Ш=1000 мм, комплект 2 шт | R5NPWS1000 DKC ДКС | 1 уп. 2 шт. | 4 879,16 ₽ | уп. 2 шт. | от 4 дней |
![]() | [24] Рейка поперечная усиленная для шкафов CQE N Ш=600 мм, комплект 2 шт | R5NPWS600 DKC ДКС | 4 уп. 2 шт. | 3 450,77 ₽ | уп. 2 шт. | от 6 дней |
Вертикальные и дверные рейки
Используются для монтажа оборудования на внутреннюю сторону двери или по высоте шкафа. Вертикальные рейки (например, RAM block) поддерживают нагрузку до 180 кг при парной установке, подходят для тяжелых панелей. Дверные рейки изготавливаются из стали 2 мм, устойчивы к частому открыванию. Ширина должна точно соответствовать модели шкафа. Поставляются комплектами до 10 штук.
![]() | [35] Комплект реек горизонт. для шкафа CQE 600мм (10шт) DKC R5TPE60 ДКС R5RTPE60 | 1 уп. | 7 150,03 ₽ | уп. | от 1 дня |
![]() | [33] Комплект реек горизонт. для уст. панелей (10шт) DKC R5TPE100 ДКС R5RTPE100 | 3 уп. | 9 915,14 ₽ | уп. | от 1 дня |
![]() | [31] Комплект реек вертикальных для шкафа CQE 1400мм (уп.2шт) DKC R5RPDV14 ДКС R5PDV14 | 5 уп. 2 шт. | 13 105,96 ₽ | уп. 2 шт. | от 7 дней |
Выбор по бюджету
Бюджетные решения
Подходят для лёгкого оборудования: клеммников, малогабаритных автоматов, проводных муфт. Чаще всего - одноплоскостные рейки из стали 1,5 мм, без дополнительных крепёжных элементов. Что теряете: меньшая жёсткость, ограниченная гибкость монтажа, необходимость докупать крепеж. Оправданы при временной инсталляции или минимальных нагрузках.
![]() | [2] Рейка боковая для шкафов CQE глубиной 600 мм, 1 упаковка - 4 шт. | R5NTLE600 DKC ДКС | 11 уп. | 3 377,35 ₽ | уп. | от 1 дня |
![]() | [1] Рейка боковая для шкафов CQE глубиной 400 мм, 1 упаковка - 4 шт. | R5NTLE400 DKC ДКС | 15 уп. 4 шт. | 2 423,82 ₽ | уп. 4 шт. | от 1 дня |
![]() | [12] Рейка поперечная для шкафов CQE N Ш=400 мм, комплект 2 шт | R5NPW400 DKC ДКС | 262 шт. | 1 125,82 ₽ | шт. | от 7 дней |
Средний сегмент
Добавляет три монтажные плоскости, увеличенную жесткость за счёт усиленного профиля и комплектацию крепежом. Возможна установка среднетяжелого оборудования - контакторов, PLC-модулей, распределительных шин. Лучше распределяет нагрузку, снижая риск прогиба. Подходит для большинства промышленных задач.
![]() | [16] Рейка поперечная широкая для шкафов CQE Ш=800мм (уп.4шт) DKC R5NPDF800 ДКС | 2 уп. | 8 978,62 ₽ | уп. | от 1 дня |
![]() | [8] Рейка боковая для шкафов CQE глубиной 800 мм, 1 упаковка - 4 шт. | R5NTLE800 DKC ДКС | 2 уп. | 3 652,49 ₽ | уп. | от 1 дня |
![]() | [18] Рейка поперечная широкая для шкафов CQE Ш=600мм (уп.4 шт) DKC R5NPDF600 ДКС | 32 шт. | 1 930,62 ₽ | шт. | от 1 дня |
Высокий ценовой сегмент
Позволяет решать задачи с экстремальными требованиями: большие весовые нагрузки (до 180 кг), постоянная вибрация, необходимость перестроения конфигурации без остановки системы. Получаете: стальные рейки толщиной 2-3 мм, винтовое крепление, возможность регулировки положения, совместимость с усиленными системами типа RAM block. Необходимы при работе с крупногабаритными шинными трассами или тяжелыми преобразователями.
![]() | [31] Комплект реек вертикальных для шкафа CQE 1400мм (уп.2шт) DKC R5RPDV14 ДКС R5PDV14 | 5 уп. 2 шт. | 13 105,96 ₽ | уп. 2 шт. | от 7 дней |
![]() | [22] Рейка боковая усиленная для шкафов CQE N Г=400 мм, комплект 2 шт | R5NPDS400 DKC ДКС | 14 шт. | 1 483,19 ₽ | шт. | от 7 дней |
![]() | [32] Рейка вертикальная широкая для шкафов CQE В=1600мм (уп.2шт) DKC R5RPDV16 ДКС | 6 уп. 2 шт. | 11 546,9 ₽ | уп. 2 шт. | от 7 дней |
Выводы
Если задача - установка легкого оборудования в шкаф CQE N глубиной 400 мм → выбирайте [1] или [3]. Для шкафов шириной 600-800 мм с плотной компоновкой → смотрите широкие поперечные рейки [18] [16]. При монтаже тяжелых шинных трасс → обязательны усиленные рейки [25] [26] [23]. Для оборудования на дверях → подходят дверные рейки [34] [35]. Если требуется максимальная несущая способность и ремонтопригодность → выбираете вертикальные рейки [31] [32] или усиленные поперечные [28] [29].
![]() | [16] Рейка поперечная широкая для шкафов CQE Ш=800мм (уп.4шт) DKC R5NPDF800 ДКС | 2 уп. | 8 978,62 ₽ | уп. | от 1 дня |
![]() | [1] Рейка боковая для шкафов CQE глубиной 400 мм, 1 упаковка - 4 шт. | R5NTLE400 DKC ДКС | 15 уп. 4 шт. | 2 423,82 ₽ | уп. 4 шт. | от 1 дня |
![]() | [35] Комплект реек горизонт. для шкафа CQE 600мм (10шт) DKC R5TPE60 ДКС R5RTPE60 | 1 уп. | 7 150,03 ₽ | уп. | от 1 дня |
