Рейка усиленная для тяжелого оборудования шкафов CQE Ш=1200мм (уп.2шт) DKC R5NTTE1200 ДКС

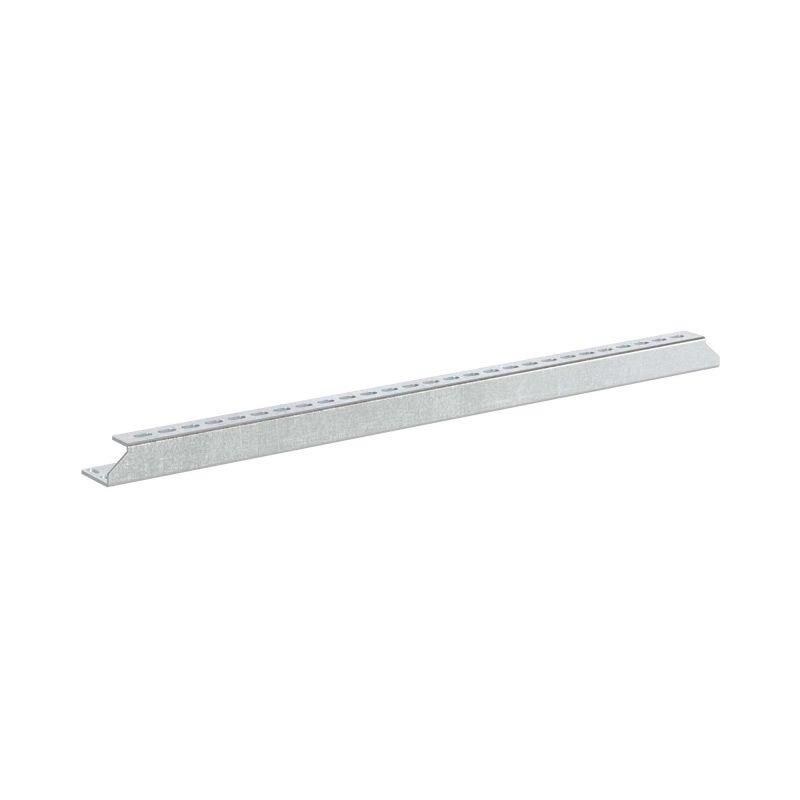

Рейка усиленная для тяжёлого оборудования, для шкафов CQE, Ш=1200мм, DKC - это прочный металлический элемент для установки тяжелых устройств внутри шкафов серии CQE. Артикул r5ntte1200 обеспечивает устойчивую фиксацию оборудования массой до 100 кг на пару реек, сохраняя целостность конструкции даже при длительных нагрузках.

Назначение и область применения

Рейка усиленная для тяжёлого оборудования, для шкафов CQE, Ш=1200мм, DKC используется для монтажа массивных компонентов - преобразователей частоты, силовых модулей, UPS, больших контакторов и других устройств весом более 40 кг. Применяется исключительно в шкафах серии CQE N, где требуется повышенная механическая жесткость и равномерное распределение нагрузки. Подходит для промышленных автоматизированных систем, энергообъектов, заводских контроллеров и станций управления.

Технические характеристики

• Ширина: 1200 мм
• Материал: усиленная оцинкованная сталь, толщина 3 мм
• Цвет: серый
• Нагрузочная способность: до 100 кг на пару реек
• Фиксация: стандартными винтами к вертикальным монтажным стойкам
• Шаг регулировки по высоте: 25 мм
• Установка: поперечно, между боковыми стенками шкафа

Совместимость и монтаж

Рейка усиленная для тяжёлого оборудования, для шкафов CQE, Ш=1200мм, DKC совместима только со шкафами серии CQE N. Монтаж выполняется перпендикулярно направлению стоек - рейка крепится двумя болтами к каждой из двух противоположных стоек. Для точной установки используются предварительно просверленные отверстия с шагом 25 мм; после закручивания винтов можно легко перемещать рейку вверх/вниз без снятия смонтированного оборудования. Посадочные места соответствуют стандартному креплению CQE - адаптеры или переходники не требуются.

Безопасность и стандарты

Произведена из оцинкованной стали, что обеспечивает антикоррозийную стойкость в условиях повышенной влажности и температурных колебаний. Соответствует требованиям к механической прочности для промышленных электрошкафов. Сертификаты качества подтверждают соответствие внутренним стандартам DKC, однако официальные ГОСТ или IEC не указаны производителем - рекомендуется проверить соответствие проектным нормам перед применением в ответственных объектах.

Преимущества

• Высокая жесткость благодаря толщине материала 3 мм снижает деформацию под нагрузкой
• Возможность регулировки высоты без демонтажа оборудования экономит время при обслуживании
• Стандартная форма и размер позволяют использовать существующие крепления шкафа CQE
• Защитное цинковое покрытие увеличивает срок службы в агрессивных средах

Ограничения применения

• Не применяется вне шкафов серии CQE N - несовместима с другими типами корпусов
• Не рассчитана на горизонтальное расположение или использование как основание для напольных устройств
• Запрещено сваривать или выполнять термическую обработку - повредит цинковое покрытие и изменит механические свойства
• Подходит только для равномерно распределённых нагрузок - сосредоточенные точки давления выше 50 кг на участке 200 мм недопустимы

Примеры использования

• Установка трехфазного ЧРП мощностью 75 кВт в шкафу CQE N
• Крепление группы крупных автоматических выключателей и тепловых реле
• Фиксация внешнего блока питания для системы управления технологическим процессом
• Обустройство площадки для радиаторов охлаждения в герметичном шкафе

Практические советы

• Перед монтажом проверьте, чтобы все отверстия на стойках были чистые и не забиты краской или опилками
• Используйте винты M8 с плоской головкой и шайбой - они обеспечивают лучшее распределение усилия
• При установке нескольких реек соблюдайте одинаковый уровень по всему шкафу - используйте уровневый инструмент
• Не допускайте перегрузки одной пары реек - максимальная нагрузка 100 кг должна делиться между двумя соседними рейками
• Артикул r5ntte1200 предназначен именно для 1200-мм шкафов - не заменяйте её на более короткие модели, даже если кажется, что оборудование поместится
