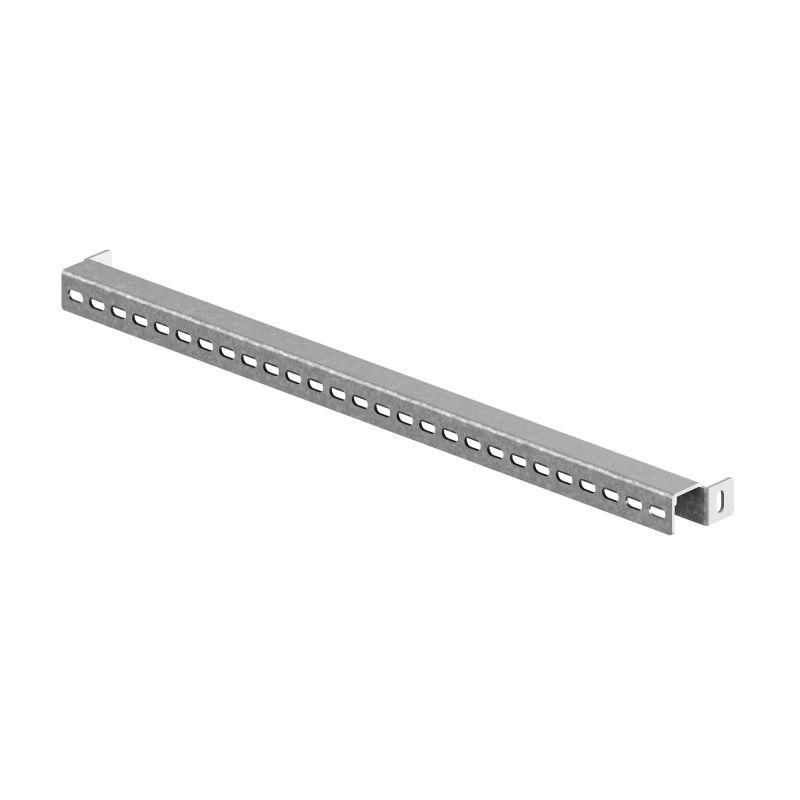

Комплект реек для шкафа усилен. CQE 1200мм (2шт) DKC R5TTE1200 ДКС R5RTTE1200

Рейка усиленная для тяжелого оборудования Ш1200мм, упаковка 2шт. от бренда DKC (ДКС), артикулы r5tte1200 и r5rtte1200, предназначена для установки тяжелых устройств внутри шкафов серии RAM block. Она обеспечивает надежную фиксацию оборудования массой до 150 кг на одной рейке.

Назначение и область применения

Рейка усиленная для тяжелого оборудования Ш1200мм, упаковка 2шт. используется для монтажа тяжелых компонентов внутри электрощитов и шкафов управления. Применяется в системах автоматизации, релейной защиты, мониторинга и промышленного контроля. Подходит для шкафов серии RAM block шириной 1200 мм. Особенно эффективна там, где требуется закрепить преобразователи частоты, силовые модули, контакторы, АСУ ТП и другую аппаратуру с высокой массой.

Технические характеристики

• Тип изделия: Рейка монтажная
• Установочная ширина: 1200 мм
• Материал: Оцинкованная сталь
• Толщина материала: 3 мм
• Статическая нагрузка: До 150 кг на одну рейку
• Цвет: 7035 (серый матовый)
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Рейка усиленная для тяжелого оборудования Ш1200мм, упаковка 2шт. совместима со шкафами серии RAM block, имеющими стандартный шаг крепления и внутреннюю габаритную ширину 1200 мм. Монтаж осуществляется с помощью болтов или самонарезающих винтов через предварительно просверленные отверстия в стенках шкафа. Рейка имеет прямоугольное сечение с перфорацией для фиксации кронштейнов и крепежных элементов. Для равномерного распределения нагрузки рекомендуется использовать обе рейки в паре - одна сверху, одна снизу.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности, применяемым в рамках серий RAM block. Обеспечивает уровень ударопрочности IK10, что подтверждает способность выдерживать значительные механические воздействия. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Соответствие стандартам IEC 61439 и ГОСТ Р 50030.2 не указано явно, однако конструкция ориентирована на промышленные нормы безопасности.

Преимущества

• Высокая несущая способность - до 150 кг на рейку, что позволяет устанавливать даже крупногабаритные устройства без дополнительных опор
• Толщина материала 3 мм обеспечивает жесткость и минимальную деформацию под нагрузкой
• Оцинкованная сталь повышает долговечность в условиях влажности, пыли и химических воздействий
• Форма профиля и перфорация позволяют легко крепить любые типы кронштейнов и DIN-рейки
• Упаковка по 2 штуки снижает затраты на доставку и упрощает комплектацию шкафов

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты
• Подходит только для шкафов шириной 1200 мм; несовместима с более узкими или широкими корпусами
• Не рассчитана на динамические нагрузки (вибрацию, удары в движении); требует жесткой фиксации к раме шкафа
• Не заменяет основную несущую конструкцию шкафа - должна использоваться как вспомогательный элемент крепления

Примеры использования

• Крепление частотных преобразователей мощностью выше 10 кВт в промышленных щитах
• Установка блоков релейной защиты и автоматики на энергообъектах
• Фиксация серверов управления и контроллеров в цехах с высокой запыленностью
• Монтаж тяжелых терминалов HMI и операторских панелей в шкафах RAM block

Практические советы

• Перед монтажом проверьте, чтобы отверстия в стенках шкафа точно совпадали с местами крепления рейки - допуск +-1 мм
• Для максимальной устойчивости используйте обе рейки в упаковке одновременно - верхнюю и нижнюю
• При креплении тяжелого оборудования используйте антивибрационные прокладки между оборудованием и рейкой
• Не забудьте предусмотреть зазоры для проводки и охлаждения - плотная укладка может вызвать перегрев
• Артикулы r5tte1200 и r5rtte1200 - это один и тот же продукт; различия возможны только в партиях производства
