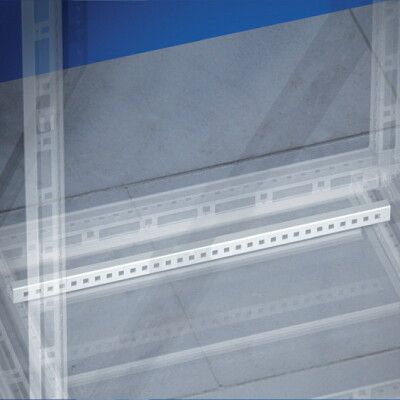

Комплект реек для фикс. кабеля шкафа CQE/CAE 1200мм (2шт) DKC R5PAC120 ДКС R5RPAC120

Рейка для фиксации кабеля для шкафов CAE/CQE/CQEC Ш=1200мм, упаковка 2шт. от бренда DKC (ДКС) - металлическая направляющая, предназначенная для организации и фиксации кабелей внутри шкафов серии RAM block. Артикулы r5rpac120 и r5pac120 подходят для установки в шкафы шириной 1200 мм, обеспечивают аккуратную маршрутизацию проводов и снижают риск повреждений при обслуживании.

Назначение и область применения

Рейка для фиксации кабеля для шкафов CAE/CQE/CQEC Ш=1200мм, упаковка 2шт. используется для крепления силовых и слаботочных кабелей внутри шкафов автоматизации. Применяется в шкафах серий CAE, CQE и CQEC, входящих в систему RAM block. Подходит для объектов с высокими требованиями к порядку коммуникаций - промышленные станки, системы релейной защиты, пункты управления, распределительные щиты.

Технические характеристики

• Тип изделия: монтажная рейка для фиксации кабелей
• Ширина: 1200 мм
• Материал: оцинкованная сталь
• Цвет: серый
• Количество в упаковке: 2 штуки
• Подходит для шкафов шириной 1200 мм

Совместимость и монтаж

Рейка для фиксации кабеля для шкафов CAE/CQE/CQEC Ш=1200мм, упаковка 2шт. совместима со шкафами серии RAM block, включая модели CAE, CQE и CQEC. Устанавливается на внутренние стенки шкафа или на дверцу с помощью саморезов или заклепок. Крепление выполняется через предварительно подготовленные отверстия - специальные крепежные элементы в комплект не входят. Для удобства монтажа рекомендуется использовать инструмент с ограничителем глубины, чтобы не повредить покрытие корпуса.

Преимущества

• Изготовлена из оцинкованной стали - устойчива к коррозии даже в условиях повышенной влажности
• Жесткая конструкция выдерживает нагрузку от большого количества кабелей без деформаций
• Удобная форма позволяет легко фиксировать кабели хомутиками, стяжками или кабельными зажимами
• Серый цвет не контрастирует с корпусами шкафов RAM block, сохраняет эстетику сборки
• Упаковка из двух реек - оптимальна для одного шкафа, исключает необходимость докупать детали

Ограничения применения

• Не предназначена для крепления тяжелых устройств - только для фиксации кабелей
• Не подходит для шкафов другой ширины - 1200 мм является жестким требованием
• Не имеет встроенных креплений - требуется самостоятельная фиксация болтами/заклепками
• Не рассчитана на открытые условия - применяется только во внутреннем объеме герметичных шкафов

Примеры использования

• Фиксация кабелей питания и сигнала в шкафу управления насосной станцией
• Упорядочивание проводов между ПЛК и исполнительными механизмами в цехе
• Разводка слаботочных линий (Ethernet, RS485) в шкафу релейной защиты
• Обеспечение доступа к кабелям при техобслуживании в шкафах автоматизации АЗС

Практические советы

• Перед монтажом проверьте соответствие ширины рейки 1200 мм и внутреннего габарита шкафа - допуск до +-2 мм
• Используйте пластиковые кабельные стяжки с фиксаторами - они лучше держатся на оцинкованной поверхности, чем металлические
• При установке на дверь учтите, что частые открывания увеличивают механическую нагрузку - усиливайте крепления
• Артикулы r5rpac120 и r5pac120 - идентичны по функциям; отличаются лишь в партиях производства, выбирайте любой
• Для больших проектов закупайте сразу несколько упаковок - запасные рейки всегда пригодятся при модернизации
