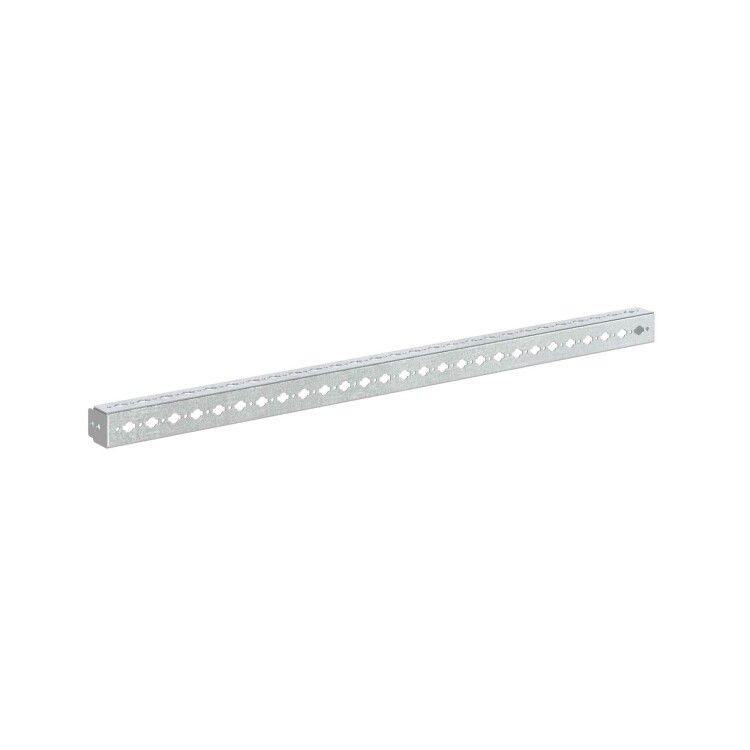

Рейка поперечная узкая для шкафов CQE Ш=1200мм (уп.4шт) DKC R5NTFE1200 ДКС

Рейка поперечная узкая для шкафов CQE, ширина 1200 мм, комплект 4 шт. от DKC (ДКС) - элемент крепления для внутренней сборки электрошкафов. Комплект из четырёх реек позволяет равномерно распределить нагрузку на раму корпуса и надёжно фиксировать оборудование с помощью закладных гаек. Артикул r5ntfe1200 соответствует серии RAM block.

Назначение и область применения

Рейка поперечная узкая для шкафов CQE используется для монтажа электротехнического оборудования внутри корпусов серий CQE и CQE N. Она служит основой для установки DIN-рейки, модульных автоматов, контакторов, преобразователей частоты и других устройств с креплением через отверстия. Применяется в промышленных щитах, системах управления, станках и конвейерах, где важна жёсткость конструкции и точность расположения компонентов.

Технические характеристики

• Тип: поперечная узкая рейка
• Ширина: 1200 мм - полностью соответствует внутренней ширине стандартного шкафа CQE
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии и высокая механическая прочность
• Перфорация: шаг 25 мм - стандартизованный интервал для совместимости с крепёжными элементами
• Количество в комплекте: 4 штуки - обеспечивают трёхмерную фиксацию оборудования по всей глубине шкафа
• Количество монтажных плоскостей: три - позволяют крепить устройства спереди, сверху и снизу относительно рейки

Совместимость и монтаж

Рейка поперечная узкая для шкафов CQE устанавливается горизонтально между боковыми стенками корпуса. Для фиксации оборудования необходимо использовать закладные гайки R5NCNM6 - они вставляются в перфорированные отверстия и обеспечивают надёжный захват болта M6. Монтаж выполняется после сборки рамы шкафа; рекомендуется предварительно наметить места крепления по шаблону корпуса. Рейка не требует сварки - крепится к профилю шкафа саморезами или заклепками (не входят в комплект).

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и долговечности для промышленных электрошкафов. Оцинкованное покрытие соответствует ГОСТ 14918 - обеспечивает защиту от коррозии в условиях повышенной влажности. Соответствие стандартам IEC 61439 для распределительных устройств достигается за счёт правильной комбинации с другими элементами серии RAM block.

Преимущества

• Трёхплоскостная конструкция даёт свободу в размещении оборудования - можно крепить устройства под любым углом
• Высокая жёсткость материала исключает прогибы даже при большой массе установленного оборудования
• Стандартный шаг перфорации 25 мм совместим с большинством промышленных крепёжных решений
• Универсальная совместимость с корпусами CQE и CQE N снижает необходимость подбора специализированных деталей

Ограничения применения

• Не применяется в качестве несущего элемента для тяжёлых силовых аппаратов без дополнительной опоры
• Требуется обязательное применение закладных гаек R5NCNM6 - другие типы крепежа не гарантируют надёжность
• Не предназначен для внешнего монтажа или использования вне герметичных корпусов - цинковое покрытие не заменяет IP-защиту
• Подходит только для шкафов шириной 1200 мм - несовместима с более узкими или широкими корпусами

Примеры использования

• Фиксация DIN-рейки с автоматическими выключателями в распределительном шкафе на производстве
• Крепление преобразователей частоты и терморегуляторов в системах управления технологическим оборудованием
• Установка реле времени и блоков питания в контроллерных шкафах на конвейерных линиях
• Монтаж клеммных колодок и сетевых фильтров в шкафах автоматизации зданий

Практические советы

• Перед монтажом проверьте, чтобы все четыре рейки были одинаково выставлены по уровню - это предотвращает перекос оборудования
• Используйте только закладные гайки R5NCNM6 - другие гайки могут не зацепиться за перфорацию или сломаться при затяжке
• Если нужна дополнительная жесткость, комбинируйте эту рейку с продольными элементами серии RAM block
• При работе с тяжёлыми устройствами (например, частотниками >10 кг) дополнительно фиксируйте их к нижнему профилю шкафа
• Артикул r5ntfe1200 - единственный подходящий вариант для шкафов CQE шириной 1200 мм; аналоги от других производителей могут иметь отличную перфорацию или толщину металла
