Рейки для фиксации кабеля шкафов CQE шириной 1200 мм 1 упаковка - 2 шт | R5NPAC1200 DKC ДКС

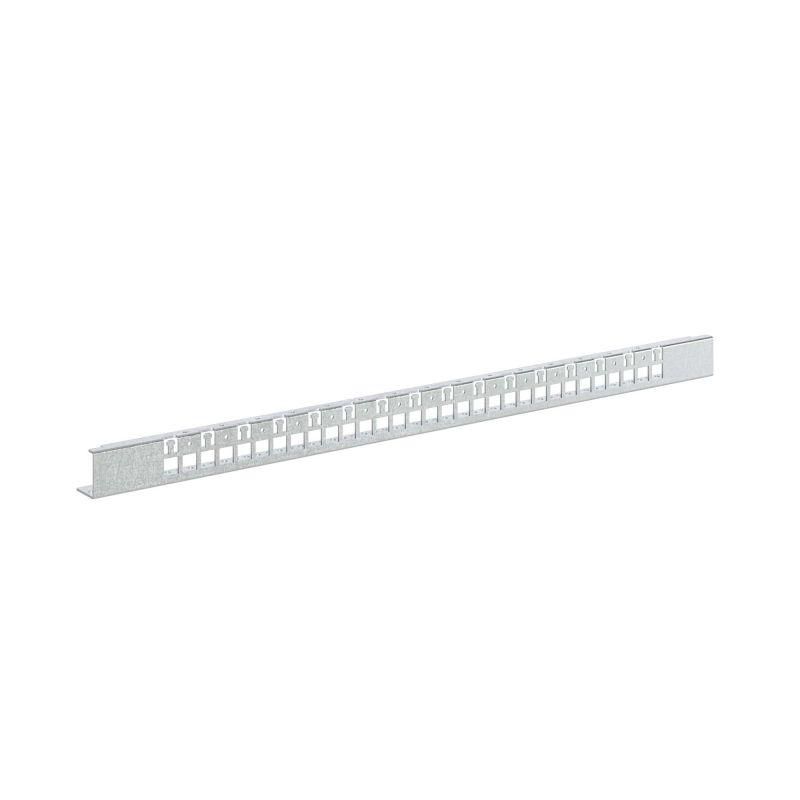

Рейка для фиксации кабеля для шкафов CQE, ширина 1200 мм, комплект 2 шт. DKC - это металлическая направляющая, предназначенная для организации и крепления кабелей внутри шкафов серии CQE. Комплект из двух реек с крепёжными элементами позволяет быстро собрать аккуратную кабельную трассу без лишних деталей. Артикул r5npac1200 соответствует решению от бренда DKC, разработанному для промышленного оборудования.

Назначение и область применения

Рейка для фиксации кабеля для шкафов CQE, ширина 1200 мм, комплект 2 шт. DKC используется для упорядоченной укладки силовых и слаботочных кабелей внутри шкафов управления. Подходит для установки в корпуса CQE и CQE N. Применяется в системах автоматизации, на производстве, в энергетике и на объектах с высокими требованиями к чистоте проводки - например, на станках, конвейерах, щитах управления.

Технические характеристики

• Длина каждой рейки: 1200 мм
• Материал: оцинкованная сталь, толщина 2 мм
• Перфорация: отверстия с шагом 25 мм
• Количество в комплекте: 2 рейки + полный набор крепёжных элементов
• Форма профиля: U-образная, с плоской верхней поверхностью для удобства крепления

Совместимость и монтаж

Рейка для фиксации кабеля для шкафов CQE, ширина 1200 мм, комплект 2 шт. DKC совместима исключительно со шкафами серии CQE и CQE N. Устанавливается на нижнюю часть корпуса - вдоль основания. Монтировать можно с помощью саморезов, входящих в комплект. Перфорация с шагом 25 мм позволяет использовать любые стандартные кабельные стяжки, пластиковые или металлические скобы, зажимы. Нет необходимости в дополнительном крепеже - всё необходимое уже в комплекте.

Преимущества

• Уменьшает хаос в шкафу за счёт чёткой маршрутизации кабелей
• Сохраняет жёсткость конструкции благодаря толстой оцинкованной стали
• Экономит время монтажа - все крепежи включены, ничего дополнительно заказывать не надо
• Обеспечивает доступ к кабелям для обслуживания - трасса легко осматривается и модифицируется
• Защита от коррозии - цинковое покрытие повышает долговечность в условиях повышенной влажности

Ограничения применения

• Не предназначена для установки вне шкафов CQE/CQE N - не имеет креплений для стен или потолка
• Не выдерживает механические нагрузки свыше веса стандартных кабелей - не рекомендуется для подвеса тяжёлых грузов или труб
• Подходит только для крепления через перфорацию; несовместима с адаптерами для других шагов отверстий
• Не является заменой распределительным шинам или DIN-рейкам - работает исключительно как кабельная направляющая

Примеры использования

• Установка в промышленном шкафе управления насосной станции - фиксация кабелей питания, датчиков и сигнализации
• Использование в системе автоматизации конвейера - организация кабелей энкодеров, сервоприводов и сетевых интерфейсов
• Монтаж в щите управления HVAC - упорядочивание проводов терморегуляторов, контакторов и вентиляторов

Практические советы

• При монтаже начинайте с прокладки самых толстых кабелей - они задают маршрут, остальные укладываются рядом
• Используйте стяжки с фиксатором - так кабели не сползают при вибрациях
• Учитывайте посадочный диаметр: рейка рассчитана на стандартные крепления, подходящие под отверстия 4–5 мм
• Не затягивайте стяжки слишком сильно - это может деформировать профиль и повредить изоляцию кабелей
• Проверьте соответствие длины рейки внутреннему размеру шкафа - 1200 мм подходит для большинства типоразмеров CQE, но перед установкой сверьтесь с чертежом корпуса
