Рейка поперечная широкая для шкафов CQE Ш=1200мм (уп.4шт) DKC R5NPDF1200 ДКС

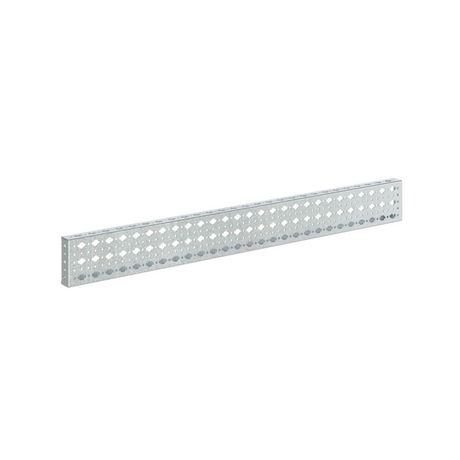

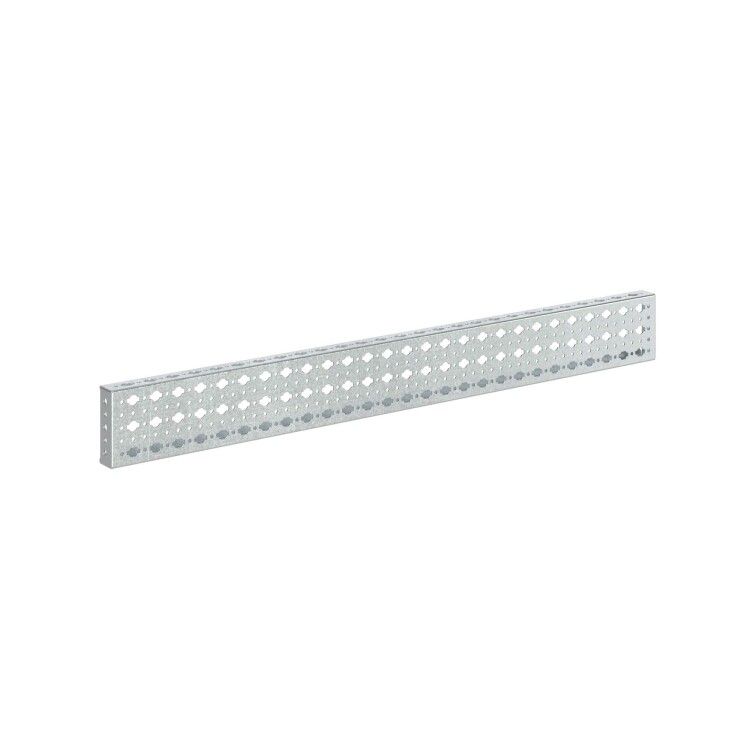

Рейка поперечная широкая для шкафов CQE, ширина 1200 мм, комплект 4 шт. от DKC (ДКС) - элемент крепления для внутренней сборки силовых и распределительных шкафов. Комплект из четырёх реек обеспечивает равномерное распределение нагрузки на оборудование, повышает жесткость конструкции и позволяет фиксировать устройства в трёх плоскостях. Артикул r5npdf1200 относится к серии RAM block.

Назначение и область применения

Рейка поперечная широкая для шкафов CQE, ширина 1200 мм, комплект 4 шт. используется для монтажа электрооборудования внутри металлических шкафов: автоматических выключателей, контакторов, преобразователей частоты, модульной аппаратуры. Применяется в промышленных системах управления, на производстве, в энергетике и на транспорте. Подходит для шкафов шириной до 1200 мм, где требуется надёжная база для крепления тяжёлых устройств.

Технические характеристики

• Тип: поперечная рейка
• Ширина: 1200 мм
• Материал: оцинкованная сталь, толщина 1,5 мм
• Перфорация: шаг 25 мм, сквозные отверстия для крепления
• Количество в комплекте: 4 штуки
• Конструкция: три рабочие плоскости для крепления
• Форма: прямая, без изгибов

Совместимость и монтаж

Рейка поперечная широкая для шкафов CQE, ширина 1200 мм, комплект 4 шт. устанавливается параллельно боковым стенкам шкафа - как по ширине, так и по глубине корпуса. Крепление осуществляется через предварительно просверленные отверстия в стенках шкафа с помощью болтов или самонарезающих винтов. Для фиксации оборудования используются закладные гайки R5NCNM6 - они вставляются в перфорацию и обеспечивают прочное соединение с болтом M6. Установка возможна на шкафы с толщиной стенок до 2 мм. Не рекомендуется применять другие типы крепёжных элементов - это снижает несущую способность.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали толщиной 1,5 мм
• Трёхплоскостная конструкция даёт возможность крепить оборудование с любой стороны
• Стандартный шаг перфорации 25 мм совместим с большинством промышленных крепёжных решений
• Комплект из 4 реек позволяет собрать полноценную раму для крупного шкафа
• Устойчивость к коррозии за счёт цинкового покрытия

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от атмосферных воздействий
• Не подходит для шкафов шириной более 1200 мм - рейка не будет полностью охватывать конструкцию
• Требует обязательного использования закладных гаек R5NCNM6; обычные гайки или хомуты не обеспечивают достаточной фиксации
• Не рассчитана на динамические нагрузки - например, вибрационное оборудование требует дополнительного демпфирования

Примеры использования

• Установка частотных преобразователей в промышленном шкафе на конвейере
• Крепление автоматических выключателей и реле в щите управления насосной станцией
• Сборка распределительного шкафа для системы освещения объекта с высокой плотностью оборудования
• Интеграция в шкафы с двойным уровнем монтажа - верхний и нижний ряд устройств

Практические советы

• Перед монтажом проверьте, что отверстия в стенках шкафа точно соответствуют расположению перфорации на рейке - допуск +-1 мм
• При использовании нескольких реек в одном шкафу выравнивайте их по горизонтали - это упрощает дальнейшую установку оборудования
• Закладные гайки R5NCNM6 следует вставлять до окончательной фиксации рейки - после этого доступ к ним затруднён
• Для шкафов с большой массой оборудования используйте все четыре рейки из комплекта - это исключит деформацию конструкции
• Артикул r5npdf1200 совместим с другими элементами серии RAM block - можно комбинировать с продольными рейками и кронштейнами того же производителя
