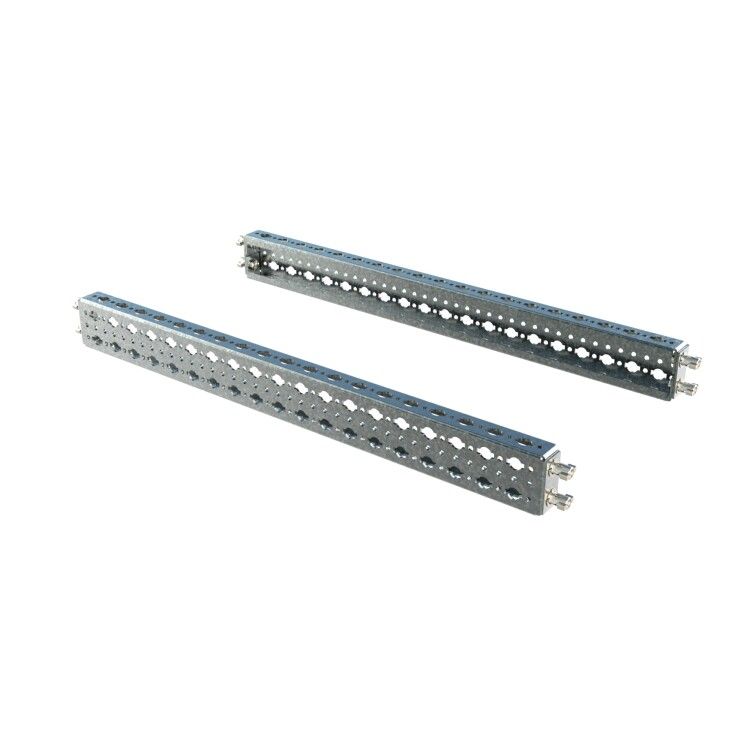

Рейка поперечная усиленная для шкафов CQE N Ш=1000 мм, комплект 2 шт | R5NPWS1000 DKC ДКС

Рейка поперечная усиленная для шкафов CQE N Ш=1000 мм, комплект 2 шт. (CQE N, DKC) - это прочный элемент для жесткой фиксации тяжелого оборудования внутри силовых шкафов. Комплект из двух реек обеспечивает равномерную нагрузку на раму шкафа, особенно когда используются массивные шины, преобразователи частоты или другие устройства с высокой массой.

Назначение и область применения

Рейка поперечная усиленная для шкафов CQE N Ш=1000 мм, комплект 2 шт. (CQE N, DKC) используется для создания надежной опорной системы внутри шкафов серии CQE N. Она позволяет закрепить оборудование, которое невозможно установить на стандартные DIN-рейки - например, большие шинные трассы, мощные выпрямители, АИП или трансформаторы. Применяется в промышленных распределительных щитах, подстанциях, системах автоматизации и энергообъектах.

Технические характеристики

• Тип компонента: Рейка монтажная
• Ширина: 1000 мм
• Материал: Сталь - обеспечивает высокую механическую прочность и устойчивость к деформациям
• Цвет: Натуральный - поверхность без покрытия, готова к дальнейшей обработке или окраске при необходимости
• Количество в комплекте: 2 штуки
• Серия совместимости: RAM power

Совместимость и монтаж

Рейка поперечная усиленная для шкафов CQE N Ш=1000 мм, комплект 2 шт. (CQE N, DKC) рассчитана исключительно на использование со шкафами серии CQE N шириной 1000 мм. Устанавливается перпендикулярно вертикальным направляющим шкафа - между боковыми стенками, на уровне необходимой высоты. Крепление выполняется через предварительно просверленные отверстия или специальные зажимы, предусмотренные конструкцией шкафа. Для точного расположения рекомендуется использовать уровень и контроль шага крепления согласно документации шкафа.

Преимущества

• Усиленная конструкция из стали выдерживает значительные весовые нагрузки - до нескольких сотен килограммов при правильном распределении
• Обеспечивает жесткий каркас для оборудования, снижающий риск вибраций и люфтов
• Подходит для модульной сборки - можно комбинировать с другими элементами серии RAM power
• Не требует сложных инструментов для установки - достаточно стандартного набора для работы с металлом

Ограничения применения

• Не применяется в шкафах других серий - даже аналогичных по габаритам, так как система крепления уникальна для CQE N
• Не предназначен для внешней установки - материал не имеет антикоррозийного покрытия
• Запрещено использовать как основание для кабельных каналов или трубопроводов - только для крепления тяжелого электрооборудования
• Не следует применять в условиях повышенной влажности без дополнительной защиты - сталь подвержена коррозии

Примеры использования

• Фиксация медных шин большой площади сечения в распределительных щитах 10 кА
• Установка крупных частотных преобразователей мощностью более 55 кВт
• Крепление силовых реакторов и дросселей в цепях переменного тока
• Оснащение шкафов управления насосными станциями или воздушными компрессорами

Практические советы

• Перед монтажом проверьте соответствие ширины шкафа - 1000 мм точно соответствуют заявленному размеру рейки; отклонение даже на 5 мм может вызвать перекос
• Если планируете длительную работу в среде с возможной коррозией - после установки покройте рейку антивандальным составом или используйте герметизирующие колпачки на болты
• Не затягивайте крепеж слишком сильно - переусилие может повредить профиль шкафа или деформировать саму рейку
• При использовании нескольких пар реек - располагайте их на одинаковой высоте, чтобы избежать перекоса смонтированного оборудования
• Эта рейка - часть серии RAM power; все остальные элементы этой серии имеют взаимную совместимость по крепежу и геометрии
