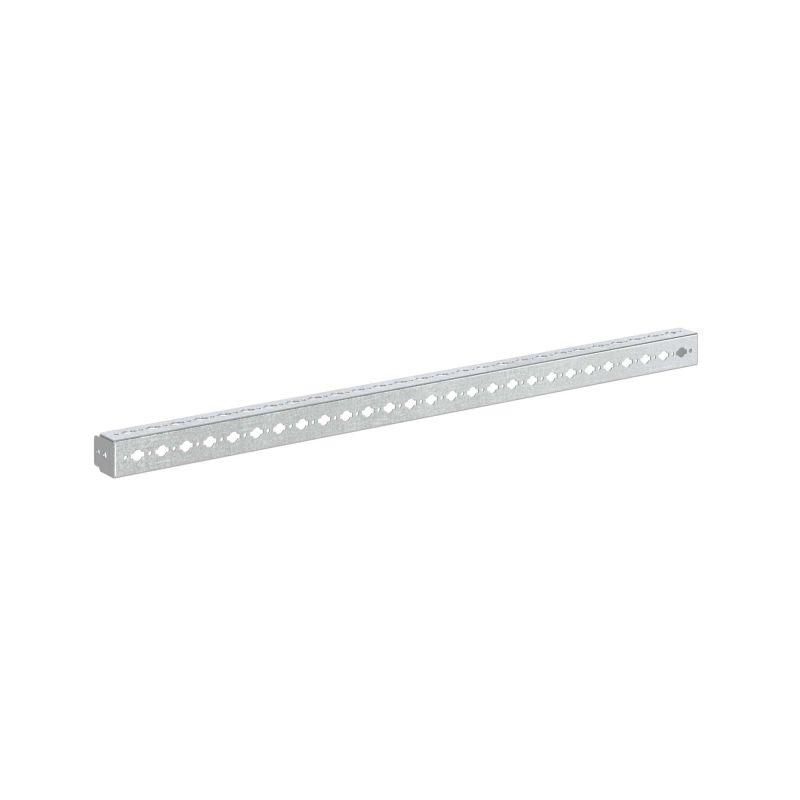

Рейка поперечная узкая для шкафов CQE Ш=1000мм (уп.4шт) DKC R5NTFE1000 ДКС

Рейка поперечная узкая для шкафов CQE, ширина 1000 мм, комплект 4 шт. от DKC (ДКС) - элемент крепления для внутренней сборки электрощитов и автоматических шкафов серии CQE. Комплект из четырёх реек позволяет равномерно распределить нагрузку на оборудование, фиксируя его на трёх плоскостях. Артикул r5ntfe1000.

Назначение и область применения

Рейка поперечная узкая для шкафов CQE используется для монтажа электротехнического оборудования внутри шкафов серии CQE и CQE N. Подходит для установки модульных устройств: автоматических выключателей, контакторов, реле, преобразователей частоты, блоков питания. Применяется в промышленных щитах, системах управления, станках, конвейерах и других объектах, где нужна жёсткая и регулируемая система крепления.

Технические характеристики

• Тип: поперечная узкая рейка
• Ширина: 1000 мм - соответствует стандартной ширине шкафов CQE
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии и механическим нагрузкам
• Перфорация: шаг 25 мм - совместима с крепёжными элементами стандарта DIN
• Количество в комплекте: 4 штуки
• Конструкция: три монтажные плоскости - позволяют крепить оборудование спереди, сверху и снизу

Совместимость и монтаж

Рейка поперечная узкая для шкафов CQE устанавливается по всей ширине корпуса, параллельно основанию. Для фиксации оборудования необходимо использовать закладную гайку R5NCNM6 - она вставляется в перфорацию и обеспечивает надёжный захват болтом M6. Монтаж выполняется с помощью саморезов или крепёжных уголков, которые крепятся к боковым стенкам шкафа. Рейка не требует сварки - всё собирается на болтовых соединениях.

Преимущества

• Три рабочих поверхности дают свободу в расположении оборудования - можно менять высоту и ориентацию устройств без переделки шкафа
• Оцинкованная сталь увеличивает срок службы даже в условиях повышенной влажности
• Стандартный шаг перфорации 25 мм - совместим с большинством промышленных крепёжных решений
• Комплект из 4 реек оптимизирован для типовой сборки шкафа CQE - не нужно докупать лишние детали

Ограничения применения

• Не подходит для шкафов других серий - например, CQD или CQS - из-за различий в габаритах и точках крепления
• Требуется обязательное применение закладной гайки R5NCNM6; другие гайки не обеспечивают достаточной прочности
• Не рекомендуется для крепления тяжёлого оборудования (более 20 кг на одну рейку) без дополнительного усиления
• Не предназначен для наружной установки - не имеет защиты от осадков и прямого UV-воздействия

Примеры использования

• Установка автоматических выключателей и УЗО в промышленном щите управления
• Фиксация преобразователей частоты и терморегуляторов на вертикальной плоскости внутри шкафа CQE N
• Крепление блоков питания и реле на нижней плоскости рейки для удобного доступа к проводам
• Сборка распределительных щитов для конвейерных линий на пищевых производствах

Практические советы

• Перед монтажом проверьте, чтобы все четыре рейки были одинаково установлены - это предотвращает перекос оборудования
• Используйте только гайки R5NCNM6 - другие модели могут не зафиксироваться в перфорации или сломаться под нагрузкой
• При необходимости удлинения - не соединяйте рейки между собой; используйте две отдельные рейки, так как соединение снижает жёсткость
• Учитывайте посадочный диаметр: перфорация рассчитана под болты M6 - не применяйте более крупные крепежи
• При работе с тяжёлыми устройствами (например, ЧРП) - дополнительно закрепите рейку к задней стенке шкафа через угловые кронштейны
