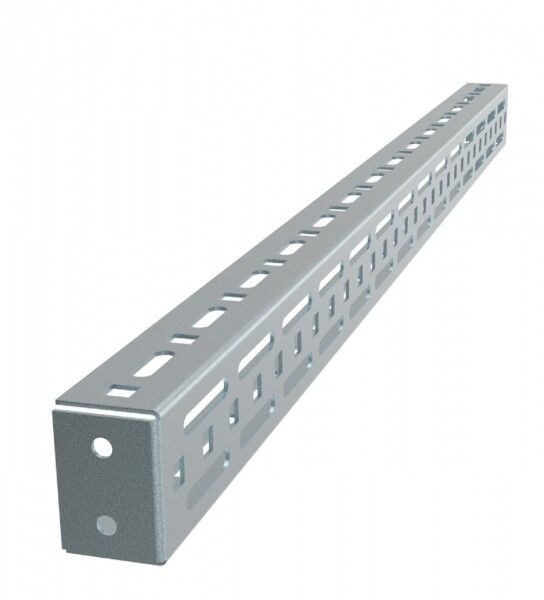

Рейка поперечная широкая FORT для корпуса шириной 1000 (уп.4шт) PROxima EKF FPR10S

Рейка широкая поперечная FORT для корпуса шириной 1000 мм (4 шт.) - это монтажная плата из оцинкованной стали, предназначенная для установки внутри шкафов серии FORT от EKF. Она обеспечивает надёжную фиксацию оборудования в промышленных системах автоматизации и распределения энергии, особенно там, где требуется компактная и жёсткая сборка.

Назначение и область применения

Рейка широкая поперечная FORT для корпуса шириной 1000 мм (4 шт.) используется для крепления электрооборудования внутри шкафов серии FORT - например, автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств. Подходит для сборки силовых НКУ на токи до 4000 А, систем автоматизации, управления и распределения электроэнергии в условиях промышленного производства, на заводах, в насосных станциях и объектах ЖКХ.

Технические характеристики

• Тип изделия: монтажная плата
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен в агрессивной среде
• Толщина материала: 1,5 мм - обеспечивает повышенную жёсткость и устойчивость к деформациям
• Исполнение: специальный профиль - позволяет плотно соединяться с каркасом шкафа FORT
• Форма просечки: квадратное отверстие и продольный паз - обеспечивают гибкую фиксацию крепёжных элементов и возможность регулировки положения оборудования
• Покрытие: оцинкованное - защищает от ржавчины даже при повышенной влажности
• Гарантийный срок: 60 месяцев - подтверждает высокую надёжность материала и технологии изготовления

Совместимость и монтаж

Рейка совместима исключительно с корпусами серии FORT от EKF. Устанавливается перпендикулярно основному каркасу шкафа шириной 1000 мм. Крепится через предварительно выполненные квадратные отверстия и продольные пазы - без необходимости сверления. Для монтажа используются самонарезающие винты или болты с гайками, подходящие по размеру отверстий. Рекомендуется использовать 4 штуки на один шкаф - по одной на каждую сторону внутреннего каркаса для равномерного распределения нагрузки.

Безопасность и стандарты

Шкафы серии FORT, для которых предназначена эта рейка, имеют сертификат соответствия на сейсмостойкость 8 баллов по шкале MSK. Это значит, что вся конструкция, включая монтажные рейки, рассчитана на работу в зонах с повышенной сейсмической активностью. Также шкафы соответствуют степени защиты IP31 и IP54 - рейка сохраняет целостность и функциональность даже при наличии пыли и капель воды.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и оцинкованному покрытию
• Профиль с продольным пазом позволяет легко перемещать оборудование вдоль рейки без демонтажа
• Квадратные отверстия обеспечивают точную и надёжную фиксацию крепёжных элементов
• Совместимость с другими аксессуарами серии FORT - пластроны, цоколи, элементы секционирования
• Не требует дополнительной обработки перед установкой - готова к использованию сразу после доставки

Ограничения применения

Рейка не предназначена для самостоятельного использования вне шкафов серии FORT. Не рекомендуется применять её в условиях постоянного воздействия открытого огня, химически агрессивных паров (например, кислотных или щелочных) или в помещениях с температурой выше +60 C. Также не следует использовать для крепления тяжёлых устройств массой более 50 кг на одну рейку без дополнительной опоры.

Примеры использования

• Установка автоматических выключателей и контакторов в шкафах управления насосными станциями
• Размещение PLC-контроллеров и модулей ввода/вывода на промышленных конвейерах
• Сборка распределительных щитов для объектов с высокими требованиями к надёжности - например, в пищевой промышленности или на нефтегазовых платформах
• Монтаж устройств защиты и автоматики в шкафах, установленных в сейсмоопасных регионах

Практические советы

• Перед монтажом проверьте, чтобы все четыре рейки были установлены строго горизонтально - это гарантирует равномерную нагрузку на каркас шкафа
• При креплении тяжёлого оборудования используйте минимум два крепёжных элемента на одно устройство - один в квадратном отверстии, второй в продольном пазу
• Не затягивайте крепёж слишком сильно - это может повредить оцинкованное покрытие и вызвать коррозию в будущем
• Если нужна дополнительная жёсткость - комбинируйте эту рейку с вертикальными монтажными планками серии FORT
• Артикул fpr10s - всегда указывайте его при заказе запасных частей, чтобы избежать несовместимости
