Рейка поперечная широкая FORT для корпуса шириной 600 (уп.4шт) PROxima EKF FPR6S

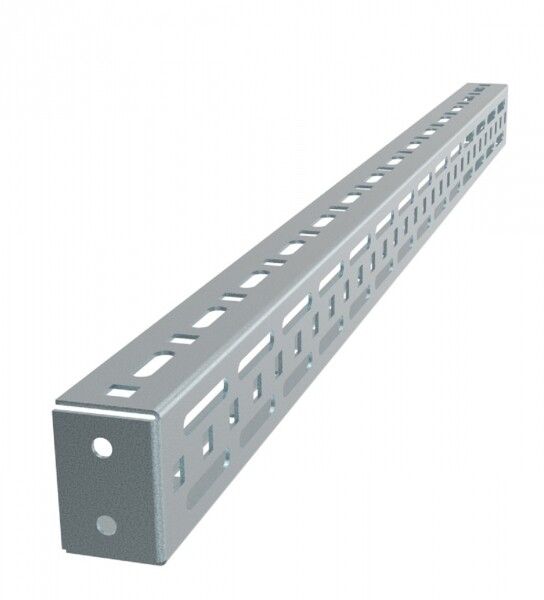

Рейка широкая поперечная FORT для корпуса шириной 600 мм (4 шт.) — это комплект из четырёх монтажных планок из оцинкованной стали, предназначенных для установки внутри шкафов серии FORT от EKF. Эти рейки обеспечивают надёжную фиксацию оборудования в промышленных распределительных устройствах, особенно там, где требуется плотная укладка модульных устройств на ограниченном пространстве.

Назначение и область применения

Рейка широкая поперечная FORT для корпуса шириной 600 мм (4 шт.) используется для крепления электромонтажного оборудования внутри шкафов серии FORT — например, автоматических выключателей, контакторов, реле, преобразователей частоты и других модульных устройств. Подходит для сборки силовых НКУ, систем автоматизации и управления в условиях промышленной среды. Четыре рейки в комплекте позволяют равномерно распределить нагрузку по всей ширине шкафа, обеспечивая удобство доступа и организованную проводку.

Технические характеристики

• Тип изделия: плата монтажная
• Материал: сталь оцинкованная — устойчив к коррозии, подходит для помещений с повышенной влажностью
• Толщина материала: 1,5 мм — обеспечивает достаточную жёсткость для крепления тяжёлых устройств без деформаций
• Форма просечки: квадратное отверстие и продольный паз — позволяет фиксировать оборудование с помощью DIN-рейки или болтов, а также легко регулировать положение крепёжных элементов
• Гарантийный срок: 60 месяцев — подтверждает долговечность и соответствие требованиям промышленного использования

Совместимость и монтаж

Рейка широкая поперечная FORT для корпуса шириной 600 мм (4 шт.) совместима исключительно со шкафами серии FORT от EKF. Устанавливается перпендикулярно основным вертикальным направляющим шкафа. Крепление осуществляется через предварительно выполненные отверстия в корпусе — не требует сверления. Для монтажа оборудования используются стандартные крепёжные элементы, подходящие к квадратным отверстиям (например, самонарезающие винты M4–M6). Продольный паз даёт возможность перемещать крепления вдоль рейки без демонтажа.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями, предъявляемыми к шкафам серии FORT, которые имеют сертификат соответствия на сейсмостойкость 8 баллов по шкале MSK. Материал — оцинкованная сталь — соответствует нормам по защите от коррозии в промышленных условиях. Совместима с шкафами класса защиты IP31 и IP54, что делает её пригодной для использования в помещениях с пылью, капельной влагой и механическими воздействиями.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм — выдерживает значительные массовые нагрузки
• Оцинкованное покрытие — снижает риск окисления даже при длительной эксплуатации в сложных условиях
• Комбинированная форма просечки (отверстия + паз) — гибкость в расположении оборудования
• Четыре рейки в комплекте — оптимальное решение для заполнения всего пространства шкафа шириной 600 мм
• Интеграция с конструкцией шкафов FORT — точное соответствие посадочных мест, минимум доработок при сборке

Ограничения применения

Рейка широкая поперечная FORT для корпуса шириной 600 мм (4 шт.) несовместима с другими сериями шкафов (например, PROxima, EKF Standard или сторонних производителей). Не предназначена для наружной установки или эксплуатации в агрессивных химических средах. Не рекомендуется использовать в качестве несущей конструкции для тяжёлого оборудования без дополнительной фиксации. Габариты рассчитаны строго под шкафы FORT — применение вне этих рамок невозможно без переделки корпуса.

Примеры использования

• Сборка силового щита НКУ с автоматическими выключателями на ток до 4000 А
• Установка контроллеров, реле времени и преобразователей частоты в промышленных пультах управления
• Монтаж аппаратуры автоматизации на конвейерах, насосных станциях, вентиляционных комплексах
• Обустройство распределительных пунктов в цехах с уровнем защиты IP54

Практические советы

• Перед монтажом проверьте, чтобы все четыре рейки были установлены параллельно друг другу — это гарантирует равномерное распределение веса оборудования
• При использовании болтов в квадратных отверстиях применяйте гайки с пластиковыми вставками — они предотвращают повреждение цинкового покрытия
• Не используйте дрель для увеличения отверстий — это нарушает целостность антикоррозийного слоя
• При замене оборудования убедитесь, что новые устройства не выходят за пределы допустимой нагрузки на одну рейку — максимальная нагрузка зависит от количества точек крепления
• Эта рейка — часть экосистемы FORT; для полной совместимости используйте другие аксессуары этой серии: пластроны, цоколи, элементы секционирования
