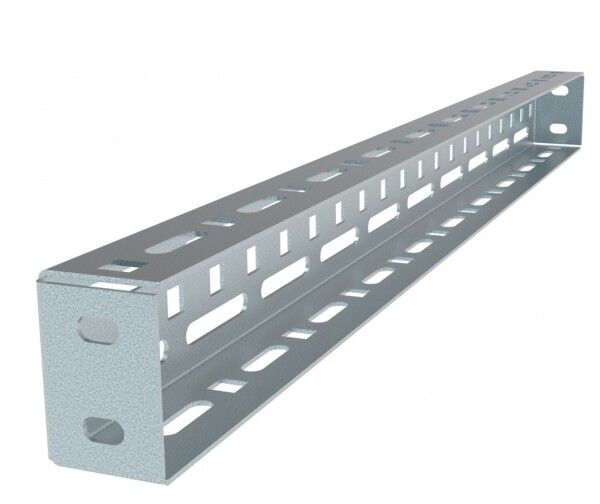

Широкая боковая рейка FORT для корпуса глубиной 600 (4шт.) EKF PROxima | FBR6S

Рейка боковая широкая для корпуса глубиной 600 мм (4 шт) от EKF - это комплект из четырёх металлических направляющих, предназначенных для установки внутри корпусов серии PROxima. Эти рейки обеспечивают надёжную фиксацию оборудования в шкафах глубиной 600 мм, особенно там, где требуется плотная укладка модульных устройств. Артикул fbr6s используется в промышленных шкафах FORT для автоматизированных систем и силовых НКУ.

Назначение и область применения

Рейка боковая широкая для корпуса глубиной 600 мм (4 шт) применяется для крепления монтажных плат, DIN-рейок, контакторов, автоматических выключателей и других компонентов внутри промышленных шкафов. Подходит для шкафов серии FORT, используемых в системах автоматизации, управления и распределения электроэнергии на токи до 4000 А. Устанавливается вертикально на боковые стенки корпуса, обеспечивая равномерное распределение нагрузки и удобство обслуживания.

Технические характеристики

• Тип изделия: плата монтажная
• Форма отверстий: квадратные отверстия с продольным пазом - позволяют фиксировать крепёж в любом положении по длине рейки
• Материал: оцинкованная сталь - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость для удержания тяжёлых компонентов
• Покрытие: оцинкованное - повышает долговечность и совместимость с требованиями IP31/IP54
• Исполнение: специальный профиль - оптимизирован для точного соединения с каркасом шкафа FORT
• Гарантийный срок: 60 месяцев - подтверждает надёжность материалов и технологии производства

Совместимость и монтаж

Рейка боковая широкая для корпуса глубиной 600 мм (4 шт) совместима исключительно с корпусами серии FORT от EKF, имеющими стандартную глубину 600 мм. Каждая рейка имеет предварительно просверленные квадратные отверстия, которые точно совпадают с профилем рамы шкафа. Монтаж выполняется с помощью самонарезающих болтов или заклёпок через пазы - не требует сверления дополнительных отверстий. Для правильной установки рекомендуется использовать все четыре рейки одновременно - это гарантирует равномерную нагрузку и предотвращает деформацию корпуса.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к промышленному оборудованию, применяемому в шкафах FORT, сертифицированных на сейсмостойкость 8 баллов по шкале MSK. Оцинкованное покрытие соответствует нормам для работы в условиях повышенной влажности и запылённости. Совместима с уровнями защиты IP31 и IP54, указанными для корпусов серии FORT, что позволяет использовать её в помещениях с риском попадания воды, пыли и технологической среды.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и оцинкованной стали
• Гибкость крепления: продольный паз даёт возможность перемещать оборудование вдоль всей длины рейки
• Простота монтажа: совмещение с уже существующими отверстиями в корпусе FORT снижает время сборки
• Долговечность: гарантия 5 лет подтверждает устойчивость к коррозии и механическим воздействиям
• Поддержка тяжёлых нагрузок: подходящая для установки массивных автоматов, преобразователей частоты и силовых модулей

Ограничения применения

Рейка боковая широкая для корпуса глубиной 600 мм (4 шт) несовместима с другими сериями шкафов, кроме FORT. Не предназначена для горизонтального монтажа или использования вне корпуса. Не следует применять в средах с постоянным воздействием открытого огня, химически активных паров или морской соли - даже оцинкованное покрытие имеет ограниченную устойчивость к таким условиям. Также не рекомендуется использовать для крепления оборудования массой более 50 кг на одну рейку без дополнительной поддержки.

Примеры использования

• Установка DIN-реек с автоматическими выключателями в шкафах управления насосными станциями
• Крепление контроллеров PLC и модулей ввода/вывода в системах автоматизации цехов
• Фиксация силовых контакторов и тепловых реле в НКУ на ток до 4000 А
• Размещение терморегуляторов и реле времени в промышленных холодильных камерах

Практические советы

• Перед монтажом проверьте соответствие глубины корпуса - рейка рассчитана именно на 600 мм, другие размеры не подходят
• Не перетягивайте крепёж: переобжатие может деформировать оцинкованное покрытие и снизить коррозионную стойкость
• При использовании нескольких уровней монтажных плат убедитесь, что между ними остаётся зазор не менее 50 мм для теплоотвода
• Для удобства обслуживания располагайте наиболее часто заменяемые устройства на уровне глаз - около 1,2–1,5 м от пола
• Артикул fbr6s всегда заказывается комплектом из 4 штук - одна рейка не обеспечит необходимую жёсткость конструкции
