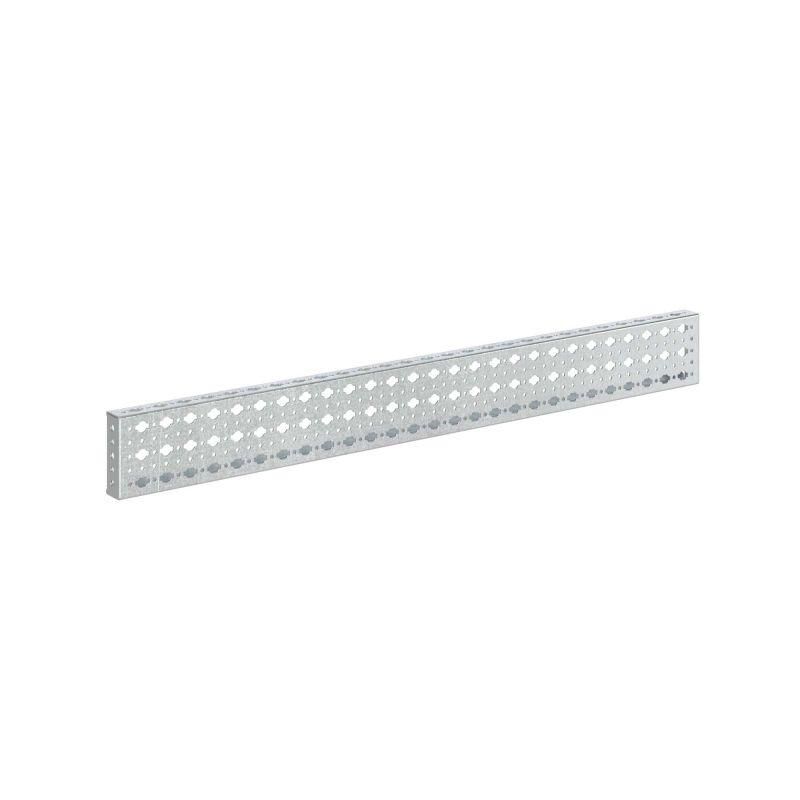

Рейка поперечная широкая для шкафов CQE Ш=600мм (уп.4 шт) DKC R5NPDF600 ДКС

Рейка поперечная широкая для шкафов CQE ширина 600 мм - это несущий элемент для сборки силовых и распределительных шкафов, обеспечивающий жесткую фиксацию оборудования. Упаковка содержит четыре рейки из оцинкованной стали, совместимые со стандартными шкафами DKC серии RAM block. Артикул r5npdf600 соответствует требованиям промышленного монтажа.

Назначение и область применения

Рейка поперечная широкая для шкафов CQE ширина 600 мм используется для крепления электрооборудования внутри шкафов управления, распределительных щитов и автоматических систем. Подходит для установки на рамы шкафов, где требуется равномерное распределение нагрузки по всей ширине. Применяется в промышленности: на станках, конвейерах, в системах АСУ ТП, энергетике и автоматизации зданий.

Технические характеристики

• Тип: поперечная несущая рейка
• Ширина: 600 мм
• Материал: оцинкованная сталь, толщина 1,5 мм
• Перфорация: шаг 25 мм, сквозные отверстия для крепления
• Количество в упаковке: 4 штуки
• Конструкция: три рабочих плоскости для крепления

Совместимость и монтаж

Рейка поперечная широкая для шкафов CQE ширина 600 мм устанавливается как в направлении глубины, так и по ширине шкафа - это позволяет гибко организовать внутреннее пространство. Для крепления оборудования используются закладные гайки модели R5NCNM6. Отверстия с шагом 25 мм стандартизированы и совместимы с большинством крепежных элементов промышленного класса. Рейка рассчитана на монтаж в шкафах серии RAM block от DKC, но также подходит для других конструкций с аналогичным профилем стоек.

Преимущества

• Высокая прочность за счет толщины стали 1,5 мм и оцинкованного покрытия
• Трехплоскостная конструкция обеспечивает надежное крепление оборудования с любой стороны
• Перфорация с шагом 25 мм позволяет точно регулировать положение устройств
• Упаковка из четырех реек оптимальна для типового шкафа средней величины

Ограничения применения

Рейка не предназначена для наружной установки - оцинкованное покрытие защищает от коррозии в условиях помещения, но не выдерживает постоянного воздействия влаги, химикатов или температур ниже -20 C. Не рекомендуется использовать для крепления тяжелых устройств свыше 80 кг на одну рейку без дополнительной поддержки. Также несовместима с крепежом, требующим шаг 20 мм или 30 мм - отверстия имеют строго 25 мм.

Примеры использования

• Крепление контакторов, реле и автоматических выключателей в распределительном щите
• Фиксация преобразователей частоты и PLC-блоков в шкафах управления станками
• Установка терминалов, модулей ввода/вывода и кабельных каналов в промышленных контроллерных шкафах

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий в стойках шкафа - они должны совпадать с расположением крепежных точек рейки
• Используйте только закладные гайки R5NCNM6 - другие типы могут не обеспечить нужный момент затяжки
• При установке нескольких реек параллельно соблюдайте минимальный зазор 50 мм между ними для доступа к кабелям и обслуживания
• Артикул r5npdf600 - единственный вариант этой серии с шириной 600 мм; более узкие или длинные рейки требуют другого артикула
