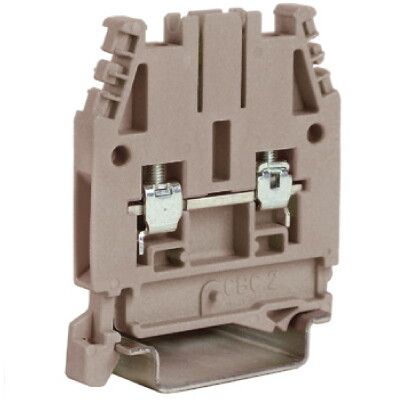

Клемма винтовая 2.5мм.кв. серая - ZCBC02GR ДКС

Клемма винтовая проходная серая 2,5 кв.мм CBC.2GR(Ex) от DKC (ДКС) предназначена для надёжного и долговечного соединения проводов в распределительных щитах на DIN-рейке. Эта модель из серии Quadro обеспечивает устойчивую передачу тока до 32 А при высоких требованиях к безопасности и компактности.

Назначение и область применения

Клемма CBC.2GR(Ex) используется для создания проходных соединений в цепях управления, силовой автоматике и распределении электроэнергии. Подходит для монтажа в промышленных щитах, системах автоматизации, станках, конвейерах и других устройствах, где требуется надёжное фиксирование проводов малого и среднего сечения. Применяется там, где важна возможность быстрой замены или переподключения без демонтажа всей системы.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно зажимать провода без повреждения жил
• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 1000 В - безопасно работает в сетях до 1 кВ
• Диапазон сечений проводов: 0,2–4 мм2 - совместим с медными и многожильными проводами
• Количество контактов: 2 - вход и выход, образуют проходную цепь
• Способ монтажа: на DIN-рейку или G-рейку - стандартизированная установка
• Габариты: ширина 5 мм, высота 52 мм - компактный форм-фактор для плотной укладки
• Рабочая температура: от –40 C до +80 C - устойчива к экстремальным условиям
• Материал корпуса: термопласт класса V0 - самозагасающий, не распространяет пламя
• Цвет: серый - соответствует цветовой гамме серии Quadro
• Положение подключения: сверху - удобно для вертикальной прокладки кабелей
• Необходимость установки пластины: да - требует монтажа перемычки между соседними клеммами для проходного соединения
• Уровни: один - однорядная конструкция

Совместимость и монтаж

Клемма CBC.2GR(Ex) устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного функционирования необходимо использовать металлическую переходную пластину (не включена в комплект), которая соединяет контактные площадки между соседними клеммами. Это создаёт непрерывную цепь - важно при последовательном соединении нескольких устройств. Монтаж выполняется вручную: защёлкивание на рейку, затем затяжка винтов на 0,2–0,3 Нм (без перегруза). Убедитесь, что сечение провода попадает в допустимый диапазон 0,2–4 мм2 - более толстые провода не войдут, тонкие могут плохо фиксироваться.

Безопасность и стандарты

Клемма CBC.2GR(Ex) изготовлена из материала с классом воспламеняемости V0 по UL94 - при возгорании материал самостоятельно гаснет. Соответствует требованиям IEC 60947-7-1 для коммутационных элементов. Работает в условиях повышенной влажности и колебаний температур, однако не предназначен для постоянного воздействия открытых осадков или погружения - IP-класс не указан, поэтому применяйте в закрытых щитах.

Преимущества

• Стандартная форма и размеры - легко заменить аналоги из серии Quadro
• Надёжное винтовое соединение - снижает риск ослабления контакта при вибрации
• Термостойкий корпус - сохраняет целостность даже при кратковременных перегревах
• Проходная схема - позволяет не разрывать цепь при подключении новых участков
• Серый цвет - визуально отличаема от других типов клемм в одном щите

Ограничения применения

• Не подходит для проводов сечением менее 0,2 мм2 и более 4 мм2 - возможен перегрев или плохой контакт
• Требует обязательной установки металлической пластины для проходного соединения - без неё цепь будет разорвана
• Не имеет защиты от брызг и пыли - нельзя использовать вне герметичных щитов
• Не рассчитана на частое отключение/подключение - винты не предназначены для многократного демонтажа
• Не подходит для алюминиевых проводов - рекомендовано использование только меди

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Распределение сигнальных цепей 24 В DC в системах автоматизации
• Формирование последовательной цепи питания реле в распределительном щите
• Объединение нескольких модулей PLC через проходные точки

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка может вызвать замыкание на корпус
• Затягивайте винт до упора, но без усилия - используйте отвертку с ограничителем момента
• Используйте только оригинальные пластины DKC для серии Quadro - несовместимые детали могут нарушить тепловой режим
• При групповом монтаже оставляйте минимум 5 мм свободного места между клеммами - для доступа к винтам и теплоотвода
• Проверяйте контакт после первого запуска оборудования - при нагреве металл может слегка изменить форму, и потребуется легкая подтяжка
